При приближении к включенной фальшкамере на ее корпусе начинает светиться красный мигающий светодиод и одновременно включается электродвигатель, в результате чего корпус псевдокамеры, закрепленный на твердой поверхности (стена, потолок, крыша), 12 секунд, мигая светодиодом, вращается влево и вправо, имитируя работу настоящей видеокамеры – профессиональной системы видеонаблюдения.

Особенности устройства в том, как интересно реализовано «автоматическое» включение видеокамеры. Поначалу кажется, что там стоит пироэлектрический детектор, такой же, как в популярных сегодня датчиках движения и включателях освещения на их основе. Но… нет.

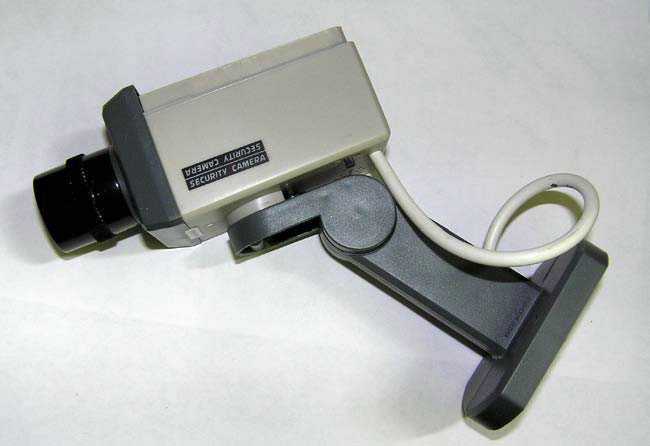

Рис. 1.13. Внешний вид фальшкамеры CS48DV

Рис. 1.14. Фальшкамера CS48DV со снятой крышкой

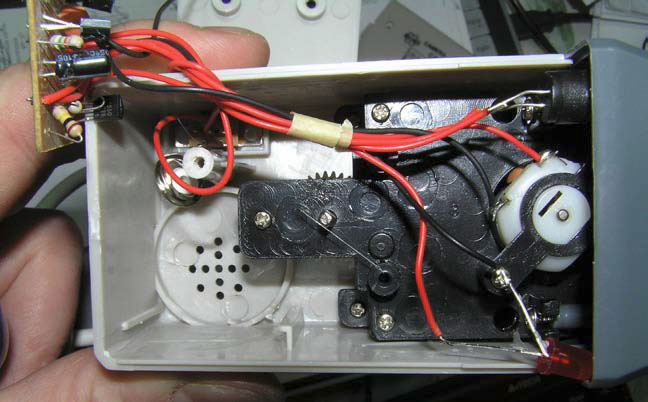

Рис. 1.15. Фальшкамера CS48DV – вид на фоторезистор, индикаторный светодиод, плату управления (слева) и электродвигатель

Рис. 1.16. Фалыикамера CS48DV – вид на редуктор электродвигателя, фоторезистор (вверху) и светодиод (справа)

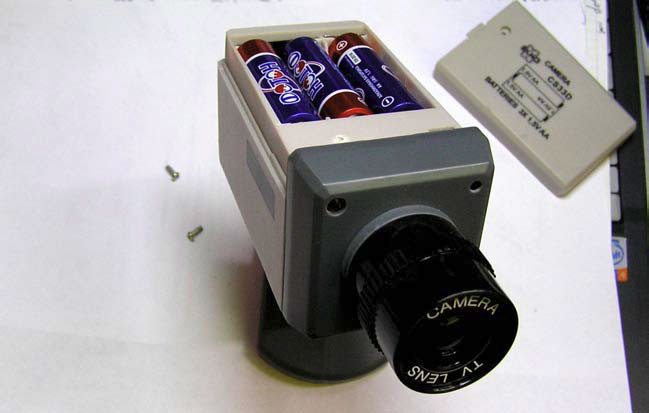

Рис. 1.17. Фальшкамера CS48DV – вид спереди и на батарейный отсек

При подходе к фальшкамере с освещенной стороны, она неминуемо срабатывает и начинает вращаться влево и вправо (12 секунд и более – если объект не отходит), что создает реальную иллюзию действующей системы видеонаблюдения.

Однако в данном случае реализован не датчик движения (он способствовал бы удорожанию конструкции, а так – ее можно приобрести всего за 250–300 рублей), а интересная схема на фоторезисторе. Принцип ее действия прост. Подходя к фальшкамере, человек загораживает световой поток, на фоторезистор (типа ФР-1) падает тень, и камера начинает работать. Фоторезистор, как видно из рис. 1.14-1.16, помещен в светонепроницаемую трубку и защищен от боковых потоков света. Все это способствует удивительному эффекту, когда обычный фоторезистор (далеко не самый дорогой и чувствительный) «видит» подходящего человека на расстоянии до 3 (!) метров в ясную погоду или в хорошо освещенном интерьере, если речь идет о комнате.

«Минус» в том, что ночью или в темноте такой «имитатор» вообще ничего не видит.

Фальшкамера CS150DV

Почти так же похожа на оригинальную фальшкамера CS150DV (рис. 1.18), имеющая большие размеры, защитный козырек и предназначенная для установки на улице.

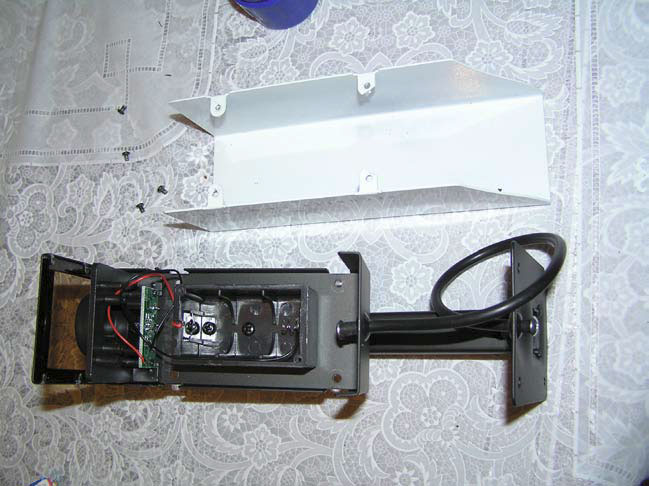

Рис. 1.18. Фальшкамера CS150DV

Она питается от одной круглой батарейки типа 343 напряжением 1,5 В. В качестве электронной начинки производитель «оставил» только один мигающий светодиод. Выключателя камера не имеет. Однако срок автономной работы впечатляет – в зимний период 2011–2012 годов, от одной «толстой» батареи камера работала 4,5 месяца. И это в морозы до -30 °С, когда элементы питания – по определению – «сдают» быстрее.

Все подобные имитаторы весьма удобно применять и дорабатывать радиолюбительскими средствами для различных задач.

1.10. Портативные видеорегистраторы

Есть еще интересный, на мой взгляд, продукт эпохи – миниатюрные видеорегистраторы с записью информации на карту памяти microCD. Поскольку «ЮТ» уже писал об автомобильных видеорегистраторах, остановлюсь только на самой значимой информации – из новинок. Но для начала разберемся, что же такое видеорегистратор.

Видеорегистратор – это устройство, позволяющее записывать поступающее к нему видеоизображение, выводить его на подключенные мониторы, передавать по сети.

Главное отличие цифрового видеорегистратора от системы, основанной на использовании мультиплексора и видеомагнитофона, в том, что видеорегистратор сохраняет получаемый видеопоток не в аналоговом, а в цифровом формате.

«Шпионская» видеокамера AdvoCam

Интересное устройство такого типа можно сегодня встретить под названием AdvoCam (рис. 1.19). Оно легко помещается в кармане, а специальное крепление позволяет зафиксировать его на любом элементе одежды или стены – снимать видео теперь можно, не отвлекаясь от отдыха. Ребятам, увлекающимся автоспортом – к примеру, гонками и джиппингом, представляется отличная возможность записать свои достижения и приключения.

Миниатюрный видеорегистратор пригодится и во время обучения – запишет все ошибки ученика, чтобы потом проанализировать и избежать их в будущем, а также и все советы педагога для последующего применения. В преддверии сдачи ЕГЭ (или иных экзаменов) – штука весьма полезная. Уже поэтому стоит остановиться на ней подробнее.

Компактное устройство реализовано на основе 5-мегапиксельной CMOS-матрицы с широким динамическим диапазоном, обладает широким углом обзора: 160° – по диагонали, 110° – по горизонтали.

На дополнительную карту памяти microSD (до 32 Гбайт) благодаря компрессии Н.264 помещается 45–60 минут видеоаудиозаписи в режиме 1280x720/30 fps (см. таблицу параметров далее). Запись осуществляется циклически, поэтому нет необходимости каждый раз при заполнении карты памяти стирать или копировать «старые» файлы.

В устройстве предусмотрен режим автоматической записи звука при достижении его силы (вблизи видеокамеры) уровня 65 дБ – это средней громкости голос человека. Запись звука можно активировать и «вручную». Поэтому позиционировать AdvoCam только как видеорегистраторы дорожной обстановки неправильно. Портативные видеорегистраторы серии AdvoCam в силу своих миниатюрных размеров (и функционала) могут применяться не только по назначению – их удобно использовать также для скрытой «шпионской» записи видеоизображения и звука.

Модельный ряд устройств представлен реализациями HD1 (рис. 1.19-1.21), HD2, FD3, Action Kit. Общие характеристики устройств на примере видеорегистратора AdvoCam модели HD2 представлены в табл. 1.1.

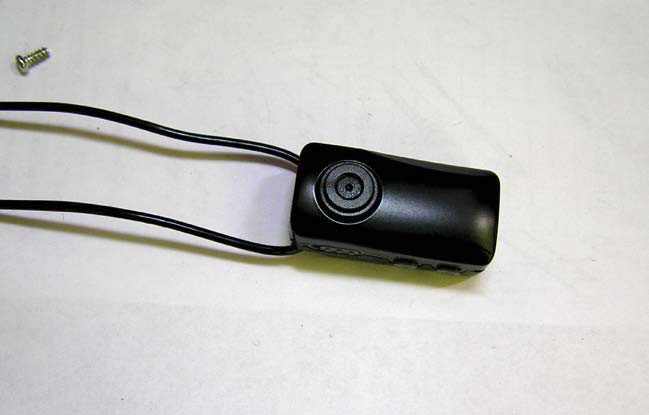

Рис. 1.19. Видеокамера AdvoCam HD1 – вид сверху

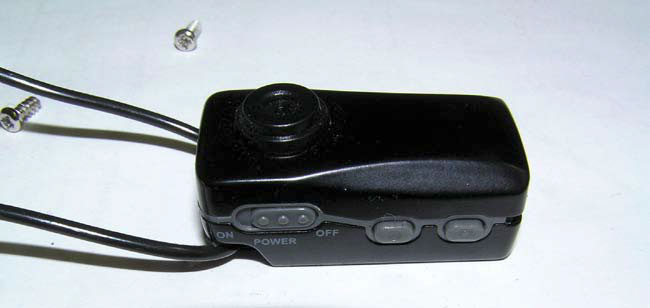

Рис. 1.20. Видеокамера AdvoCam HD1 – вид сзади

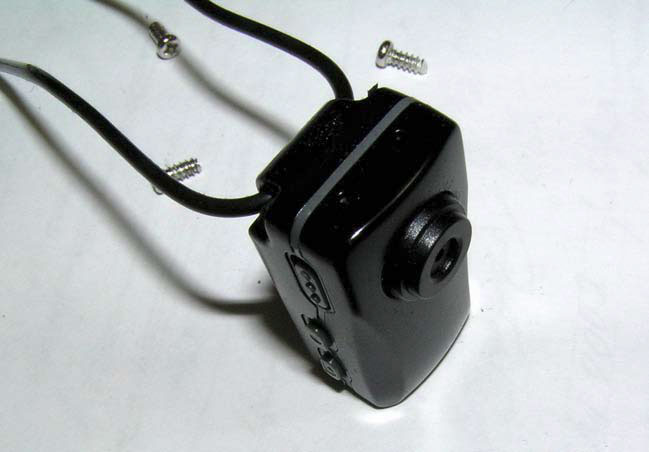

Рис. 1.21. Видеокамера AdvoCam HD1 – вид сбоку

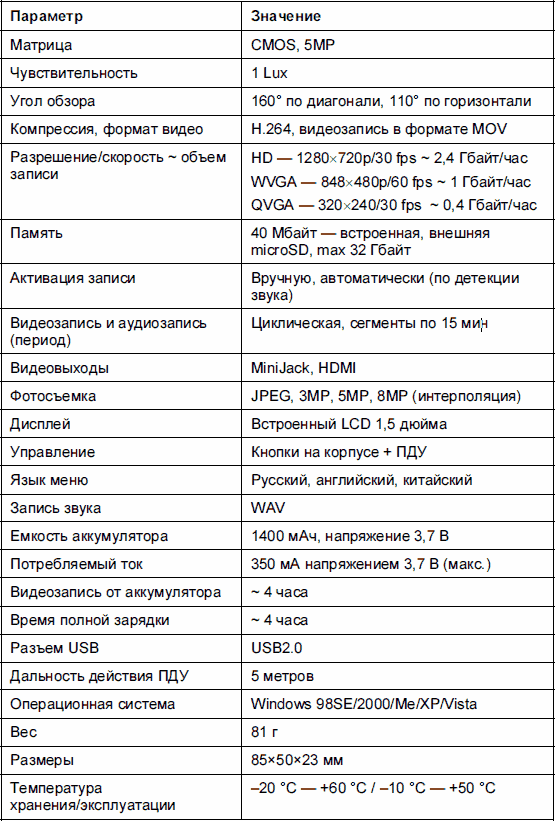

Таблица 1.1. Таблица характеристик AdvoCam HD2

Варианты крепления: на шее – на шнурке, установка на «торпеду» автомобиля, кронштейн с присоской на лобовое стекло, кронштейн с липучкой – на одежду или стену. Зарядка от сети 220 В, USB-порта ПК и от «прикуривателя» автомобиля.

На рис. 1.22 показан разъем для подключения миниатюрной «шпионской штучки» к ПК, а на рис. 1.23 – схема такого подключения.
