Справочник по параметрам BIOS

PIRQ x Use IRQ No. (PIRQ, x использование номера IRQ)

Обычные опции: Auto, 3, 4, 5, 7, 9, 10, 11, 12, 14, 15.

Эта функция BIOS позволяет вручную настроить IRQ для определенного устройства, установленного на шине AGP или PCI.

Данная опция особенно полезна, если вы переставляете жесткий диск с одного компьютера на другой, но не хотите переставлять операционную систему, чтобы изменить настройки IRQ. Восстановив начальные установки IRQ, вы сможете избежать многих конфигурационных проблем, которые возникают после установки жесткого диска в новой системе. Это действует для всех систем, кроме ACPI.

Далее мы приведем несколько важных правил для материнской платы (могут немного различаться в зависимости от вашей системы):

• если вы укажете определенный адрес IRQ, то не сможете использовать данный IRQ для шины ISA, так как это приведет к аппаратному конфликту;

• каждый слот PCI может активировать до четырех прерываний: INT A, INT B, INT C и INT D;

• слот AGP может активировать до двух прерываний: INT A и INT B.

Как правило, каждому слоту присваивается прерывание INT A Другие прерывания резервируются и используются только в том случае, если для устройства PCI/AGP требуется несколько IRQ, или если запрошенный IRQ больше недоступен.

Слот AGP и слот PCI #1 используют один адрес IRQ.

Слоты PCI #4 и #5 используют один адрес IRQ.

USB использует PIRQ_4.

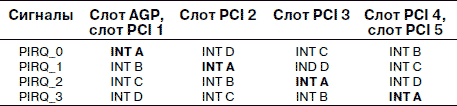

В табл. 3.1 показаны связи между сигналами PIRQ (Programmable Interrupt Request – Запрос на программируемое прерывание) и прерываниями INT на материнской плате.

Таблица 3.1

Вы можете заметить, что прерывания разделены, поэтому вероятность проявления конфликтов невелика.

Тем не менее, вы не должны использовать парные слоты, которые работают с одинаковыми адресами IRQ. Рекомендуем использовать только один слот из пары.

В большинстве случаев следует оставить значение по умолчанию (Auto). Это позволит материнской плате автоматически назначать прерывания IRQ. Если вам необходимо привязать определенный адрес IRQ к устройству на шине AGP или PCI, выполните следующие действия:

1) определите слот, в котором установлено устройство;

2) проверьте таблицу PIRQ для вашей материнской платы (в руководстве пользователя) и определите первичный PIRQ для слота;

3) выберите IRQ путем его привязки к PIRQ.

Помните, что BIOS всегда пытается задать для каждого слота адрес PIRQ, связанный с прерыванием INT A Вам нужно лишь связать нужный IRQ с PIRQ для данного слота.

Таблица, примечания и сведения о прерываниях INT относятся только к материнской плате, которую мы рассматриваем в качестве примера. Они могут различаться в зависимости от материнской платы.

PNP OS Installed (Установка PNP OS)

Обычные опции: Yes, No.

Эта опция BIOS определяет, какие устройства должны конфигурироваться BIOS при загрузке.

На старых материнских платах установлены BIOS, которые не поддерживают функцию ACPI (Advanced Configuration and Power Interface – Усовершенствованный интерфейс конфигурации и питания). Если вы работаете с такой системой и настроите данную опцию на No, BIOS сконфигурирует все устройства самостоятельно. Все параметры устройств фиксируются BIOS во время загрузки и не могут быть изменены из операционной системы.

С другой стороны, если вы настроите данную опцию на Yes , BIOS сконфигурирует только важнейшие устройства, которые необходимы для загрузки системы. Другие устройства конфигурируются операционной системой. Это предоставляет операционной системе определенную гибкость в управлении такими системными ресурсами, как IRQ и порты IO, и позволяет избежать конфликтов. Кроме того, вы получаете возможность настроить системные ресурсы вручную.

Конечно, все современные материнские платы поставляются с поддержкой ACPI BIOS. Если вы используете операционную систему, совместимую с ACPI (например, Windows 98 и выше), а также ACPI BIOS, то функция PNP OS Installed вам не понадобится. Причина заключается в том, что операционная система использует интерфейс ACPI BIOS, чтобы сконфигурировать все устройства, а также получить системную информацию.

Если ваша операционная система не поддерживает ACPI, BIOS приходится перейти в режим PNP. Можете считать, что ваша BIOS не поддерживает ACPI. Если у вас нет необходимости в настройке устройств вручную, используйте для функции значение No.

Linux не поддерживает PNP, но многие версии данной среды используют программу ISAPNPTOOLS для настройки карт ISA. Если опция PNP OS настроена на No, BIOS попытается сконфигурировать карты ISA; при работе в среде Linux эта попытка будет неудачной. Кроме того, если для иконфигурирования карт ISA используется программа ISAPNPTOOLS, это может привести к конфликтам.

Поэтому рекомендуем настроить опцию PNP OS на Yes в Linux и сконфигурировать карты ISA в программе ISANPTOOLS.

При работе в среде OS/2 опцию PNP OS нужно задать как No, особенно если на вашем компьютере установлено несколько операционных систем. Кроме того, для установки или удаления устройств вы должны активировать функцию поиска новых устройств при загрузке OS/2.

Рекомендуем использовать для этой опции значение No, независимо от операционной системы, в которой вы работаете. Исключение можно сделать только в случае, если BIOS не может правильно сконфигурировать устройства в режим PNP, или если вам необходимо вручную настроить какие-либо устройства.

Post Write Combine (Комбинирование после записи)

Обычные опции: Enabled, Disabled.

Эта функция BIOS позволяет вам управлять буферами комбинированной записи USWC (Uncached Speculative Write Combining – Комбинирование записи без кэширования).

Если вы включите эту функцию, буферы комбинированной записи будут собирать и комбинировать графические данные от процессора и записывать их на видеокарту.

Если вы выключите эту функцию, буферы комбинированной записи будут отключены. Все графические данные от процессора будут напрямую записываться на видеокарту.

Настоятельно рекомендуем включить данную опцию, чтобы повысить производительность видеокарты и процессора.

Если вы используете устаревшую видеокарту, она может не поддерживать данную опцию. Ее активация способна вызвать серьезные проблемы (например, искажение изображения, сбой системы) и даже привести к тому, что компьютер перестанет загружаться.

Если вы столкнетесь с подобными проблемами, немедленно отключите эту функцию.

Power On Function (Функция включения питания)

Обычные опции: Button Only, Keyboard 98, Hot Key, Mouse Left, Mouse Right.
