Для 1 : 100 000 карты — арабской цифры (1 — 144); напр. N -37-4 (Москва); (см. рис. 297).

Обозначения листов карт масштабов 1 : 50 000. 1 : 25 000 и 1 : 10 000 составляются из обозначения листа карты предыдущего более мелкого масштаба, на котором располагается данный лист, с прибавлением определенной буквы или цифры. Напр., лист N-37-49 карты масштаба 1 : 100 000 делится на четыре листа 1 : 50 000 карты, которые обозначаются N -37-49- A ; N -37-49-Б; N -37-49- B и N -37-49-Г.

Схема подразделения листа карты масштаба 1 : 100 000 на листы 1 : 50 000, 1 : 25 000 и 1 : 10 000 карт дана на рис. 298.

Кроме номенклатурного обозначения, на многолистных картах принято подписывать также название наиболее крупного населенного пункта или другого географического объекта, расположенного в пределах данного листа, напр., N-37 (Москва) или Р-44 (р. Вах).

5. Рамки карты и дополнительные сведения. На картах различают внутреннюю, градусную и внешнюю рамки (см. рис. 299). Внутренняя (основная) рамка непосредственно ограничивает картографическое изображение; она состоит из двух отрезков меридианов, составляющих западную (слева) и восточную рамки, и из двух отрезков параллелен, составляющих северную (вверху) и южную рамки. Нижняя и верхняя рамки карт средних и мелких масштабов являются кривыми линиями.

Градусная рамка разбита па градусы и минуты и служит для определения географических координат.

Между внутренней и градусной рамками располагаются подписи географических и прямоугольных координат, подписи горизонталей, направлений дорог, выходящих за рамку листа.

За внешней рамкой карты помещаются следующие сведения: номенклатура листа; название республики, края, области; год издания; сечение рельефа (см. § 12); график заложений (уклонов) (см. § 51д); наименование организаций (лиц), производивших съемку или составление карты; численный, натуральный и линейный масштабы.

Численный масштаб является дробью (числитель которой равен 1), указывающей отношение между длиной линии на карте и длиной Соответствующей ей линии на местности, — напр., 1 : 100000 (более строгое определение понятия «масштаб» см. в § 8). Натуральный масштаб есть прямое указание длины линии на карте, соответствующей единице длины на местности, напр., 1 см на карте соответствует 1 км на местности (в 1 см — 100 000 см). Линейный масштаб представляет собой график, служащий для перевода длин линий на карте в соответствующие расстояния на местности (см. на рис. 300 подписи масштаба 1 : 100 000 карты).

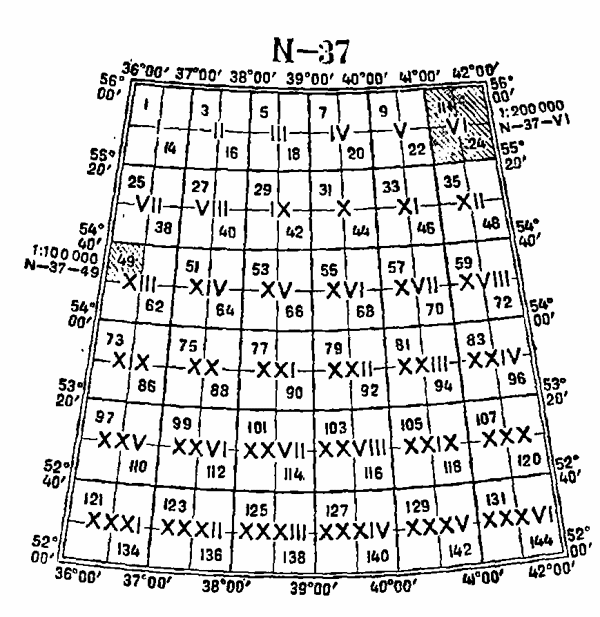

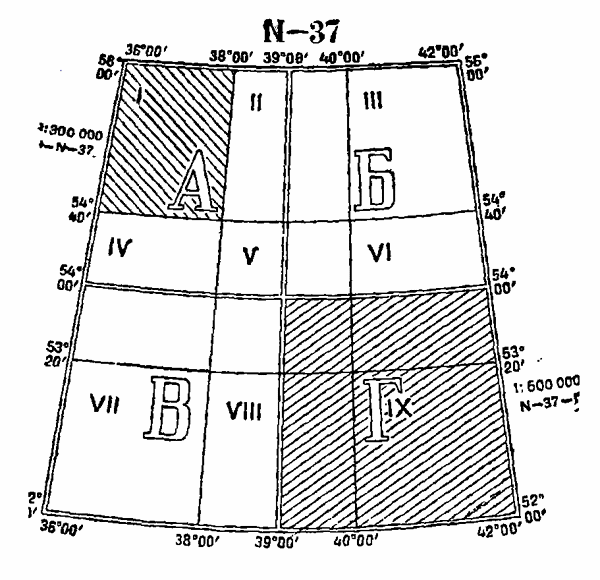

Рис.297. а – схема деления листа карты масштаба 1:1000000 на листы карт масштаба 1:500000(А-Г) и 1:300000( I -IX ); б – схема деления листа карты масштаба 1:1000000 на листы карт масштаба 1:200000 (I -XXXVI ) и 1:100000 (1-144)

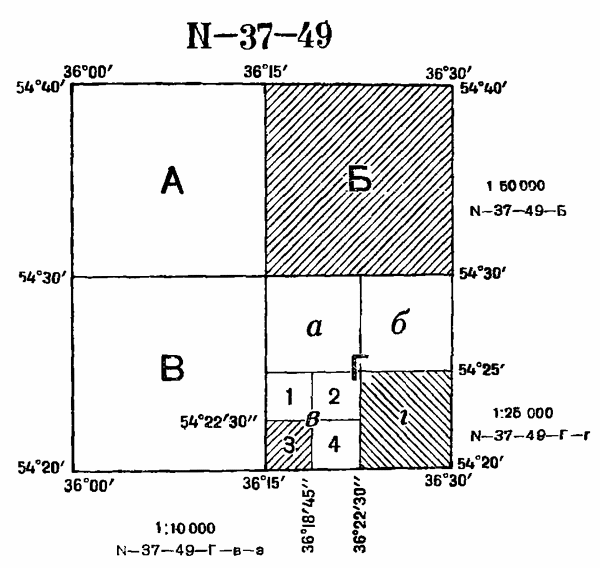

Рис. 298. Схемы деления листа карты масштаба 1 : 100 000 на листы топографических карт более крупных масштабов. Лист 1 : 100 000 карты содержит четыре листа карты масштаба 1 : 50 000 (А — Г); номенклатура заштрихованного листа 1 : 50 000 карты N — 37 — 49 — Б. Лист 1 : 50 000 карты содержит четыре листа карты масштаба 1 : 25 000 (а — г) номенклатура заштрихованного листа 1 : 25 000 карты N-37 — 49 - Г- г. Лист 1 : 25 000 карты содержит четыре листа карты масштаба 1 : 10 000 (1 — 4): номенклатура заштрихованного листа, 1 : 10 000 карты N — 37 — 49 — Г — в — 3.

6. Сетка географических координат. Внутренняя сетка меридианов и параллелей на картах средних масштабов проводится через следующие расстояния:

Расстояние между параллелями	Расстояние между меридианами	Масштаб карты
1° 20' 20'	1° 30' 30'	1 : 1 000 000 1 : 500 000 1 : 200 000

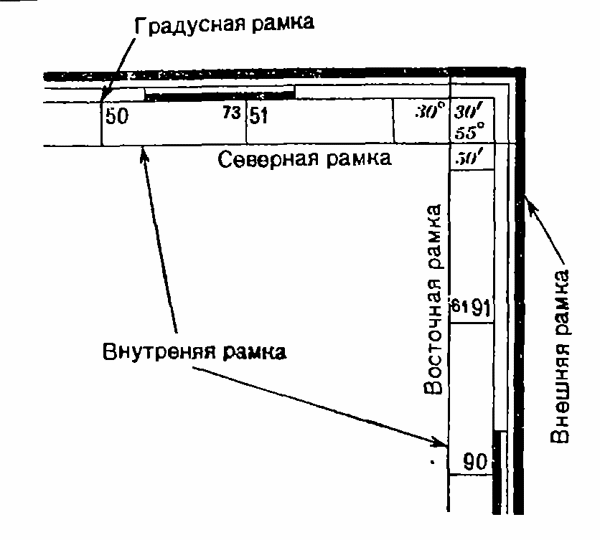

Рис. 299. Образец оформления рамки топографиче ской карты

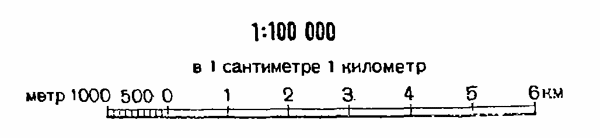

Рис. 300. Подписи масштаба 1 : 100 000 карты

На картах крупных масштабов внутренняя сетка меридианов и параллелей не вычерчивается.

У выходов сетки географических координат подписываются значения широт и долгот. Счет шпрот ведется к северу и к югу от экватора, счет долгот — к востоку и к западу от Гринвичского меридиана. На картах крупных масштабов подписываются только географические координаты углов рамок трапеций. Подписи широт располагаются по западной и восточной, долгот — по северной и южной сторонам рамки.

7. Сетки прямоугольных координат (километровая сетка) вычерчивается на картах крупных масштабов. С помощью прямоугольных координат положение точки определяется числовыми величинами: абсциссы х, считаемой по вертикальным линиям сетки, и ординаты нечитаемой по горизонтальным линиям сетки (см.рис. 299 и §9).

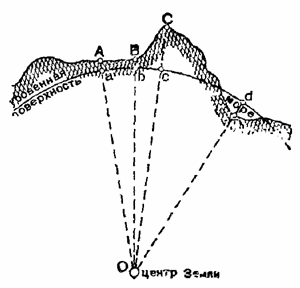

Рис. 301. Проектирование точек земной поверхности А, В, С, D , на уровенную поверхность земли по отвесным линиям ОA , OB , ОС, < 3pt;>OD ; — горизонтальная проекция ABCD

Значения абсцисс и ординат выражаются в единицах длины (км,м). Установлена следующая частота километровой сетки:

Масштаб карты	Расстояние на карте	Расстояние на местности
1 : 25 000 1 : 50 000 1 : 100 000 1 : 200 000	4 см 2 см 2 см 5 см	1 км 1 км 2 км 10 км

8. Определение понятия «масштаб карты». Простое определение масштаба, как степени уменьшения расстояний на карте, страдает неполнотой, так как при таком определении не учитывается влияние рельефа земной поверхности и кривизны Земли.

а) Влияние рельефа. Карта представляет собой плоское изображение земной поверхности. Неровная (вследствие наличия рельефа) земная поверхность не может быть совмещена с плоскостью всеми своими точками. Поэтому, прежде чем изображать поверхность Земли на карте, все точки земной поверхности по отвесным линиям проектируют (сносят) на так называемую уровенную поверхность Земли (уровенной поверхностью называют поверхность воды в океанах и морях в спокойном состоянии и воображаемое продолжение этой поверхности под материками).

На рис. 301 ABCD — земная поверхность; abed — горизонтальная проекция земной поверхности. Из чертежа видно, что участки земной поверхности с малым уклоном ( AB ) в горизонтальной проекции сохраняют свою длину практически неизменной; участки же, расположенные на склонах различной крутизны, в той или иной степени уменьшаются в длине (напр. b с<ВС; cd < CD ).

На карте изображается определенная часть уровенной поверхности с проектированными на нее точками а, b , с, d . Поэтому масштабом карты следует считать отношение длины линии на карте к длине горизонтальной проекции соответствующей линии на местности.
