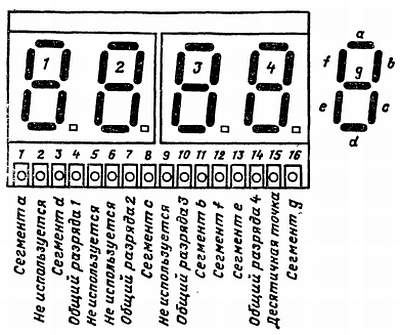

Рис. П2.27. Разводка контактов 7-сегментного индикатора.

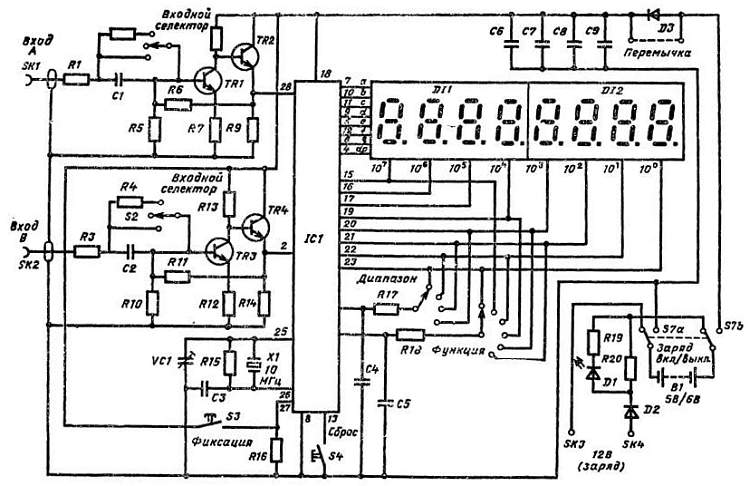

Конденсаторы С6—С9 обеспечивают развязку по питанию, а диод D3 понижает напряжение питания при работе от сухих батарей, а не от аккумуляторов. В случае применения аккумуляторов диод D3 просто закорачивается перемычкой.

Когда прибор работает от никель-кадмиевых аккумуляторов, последние можно подзаряжать в нерабочее время, подключая SK3 и SK4 к источнику постоянного напряжения 12 В (например, к сетевому блоку питания или автомобильному аккумулятору). Диод D2 защищает прибор от неправильного подключения, а светодиод D1 сигнализирует о процессе заряда. Зарядный ток ограничивается на уровне примерно 250 мА с помощью резистора R20, который должен рассеивать мощность не менее 2,5 Вт. Продолжительность заряда при полностью разряженных аккумуляторах составляет примерно 12 ч.

Монтаж. Все компоненты прибора, за исключением находящихся на лицевой панели и держателя для батарей, монтируются на печатной плате с размерами 110x110 мм (40 полосок с 40 отверстиями). Монтажная схема платы представлена на рис. П2.28.

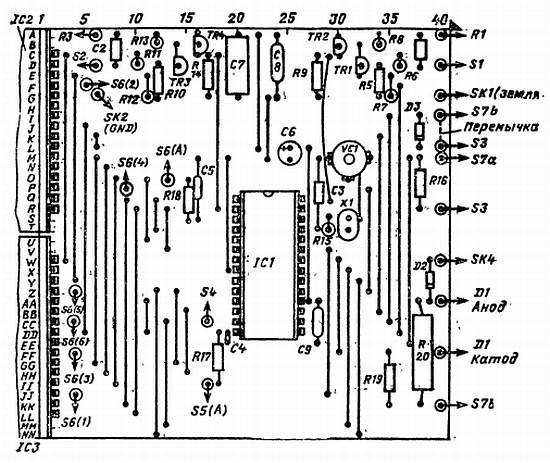

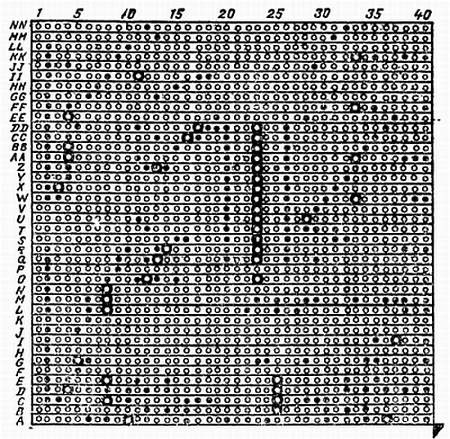

Рис. П2.28. Монтажная схема платы.

Всего необходимо сделать на плате 45 разрывов печатных проводников.

Рекомендуется следующая последовательность монтажа: гнезда для микросхем, пистоны, индикаторы, перемычки, резисторы, диоды и конденсаторы. После тщательной проверки платы можно вставить в гнездо микросхему. Монтажная схема компонентов на лицевой панели показана на рис. П2.29.

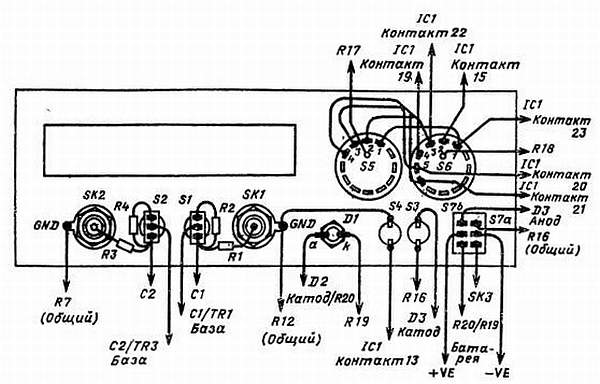

Рис. П2.29. Монтажная схема лицевой панели.

Отверстие с размерами 100x20 мм для индикатора следует тщательно разметить и аккуратно вырезать надфилем, а затем его края обработать тонкой шкуркой.

Сзади к лицевой панели эпоксидной смолой прикрепляется красный поляризованный фильтр. Постарайтесь, чтобы смола не выступала на видимую часть фильтра и весь индикатор имел аккуратный вид.

Закончив монтаж лицевой панели, прикрепите печатную плату с помощью четырех стоек длиной 28 мм к основанию корпуса. Затем соедините кусочком плоского кабеля лицевую панель с печатной платой. Желательно, чтобы соединения были прямыми и по возможности короткими. Несоблюдение этой рекомендации может привести к помехам, вызывающим хаотические показания индикаторов при работе от батарей с пониженным напряжением.

С помощью болтов М3 и гаек к основанию корпуса крепится футляр батарей, а на задней стороне корпуса монтируются зарядные гнезда SK3 и SK4. На рис. П2.30 показаны надписи, которые наносятся на лицевой панели прибора.

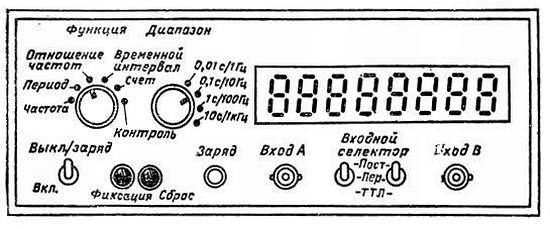

Рис. П2.30. Внешний вид лицевой панели.

Проверка. При работе прибора от сухих батарей убедитесь, что перемычка отсутствует (см. рис. П2.28), а затем вставьте четыре батареи типа С напряжением 1,5 В каждая в футляр. Если прибор будет работать от аккумуляторов, необходимо проверить наличие перемычки и вставить в футляр четыре заряженных никель-кадмиевых аккумуляторов типа С. Затем поставьте S5 во включенное положение и измерьте постоянное напряжение питания на конденсаторе С7. Оно должно находиться в диапазоне от 4,5 до 5,5 В, в противном случае проверьте монтаж S7.

Теперь поставьте переключатель в положение Контроль, а переключатель диапазона — в положение «0,1 с/1 Гц». Исправный прибор должен индицировать число 10000.0, что соответствует частоте внутренней синхронизации 10 000 кГц. Если на индикаторе такого показания нет, проверьте монтаж IC1, D11, D12, S5 и S6. Когда индикатор вообще ничего не показывает, т. е. ни один из сегментов не светится, следует сначала проверить напряжение питания на контакте 18 микросхемы IC1, а затем монтаж кварца XI, R15, ТС1 и С3. Получив на индикаторе показание 10000.0, при прежних положениях переключателей функции и диапазона нажмите кнопку S4. При нажатой кнопке S4 на индикаторе должен высвечиваться 0.

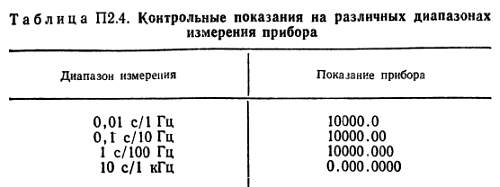

Отметим, что старшие нули, т. е. нули слева от десятичной точки, не индицируются. Затем отпустите кнопку S4 и нажмите кнопку фиксации S3. Показания индикатора 10000.0 при нажатой кнопке S3 не должны изменяться. После этого отпустите кнопку S3 и проверьте показания прибора на различных диапазонах измерения согласно данным табл. П2.4.

Отметим, что в последнем случае старшая цифра (1) переполняет индикатор слева и для смены показаний индикатора требуется 10 с.

Теперь вернитесь на диапазон «0,01 с/1 Гц» и поочередно при различных положениях переключателя функции убедитесь в том, что показания прибора полностью соответствуют данным, приведенным в табл. П2.5.

Если прибор ничего не индицирует, нужно тщательно проверить правильность монтажа переключателей S5 и S6.

Наконец, цифровой счетчик-частотомер следует проверить от реального источника TTЛ-сигналов, например от генератора импульсов, описанного в табл. П2.5. Подайте на вход прибора прямоугольный сигнал частотой 500 Гц с коэффициентом заполнения 0,5. Затем установите переключатели функции в положении Частота и диапазон «1 с/100 Гц». Проверьте, высвечивается ли на индикаторе число 500 при каждом положении переключателя S1, а затем верните его в положение ТТЛ. После этого убедитесь в том, что прибор индицирует в зависимости от положения переключателя функции показания согласно данным табл. П2.6.

На этом проверка прибора заканчивается, и он считается готовым к работе. Батарей хватает примерно на 8—12 ч работы. Прибор сохраняет работоспособность при снижении напряжения питания примерно до 4,5 В. Если напряжение будет еще снижаться, то будет ухудшаться свечение индикатора и прибор начнет индицировать хаотические показания.

Компоненты. Резисторы (угольные, 0,25 Вт, 5 %): R1 = R3 = R9 = R14 = 1 кОм; R2 = R4 = R17 = R18 = 10 кОм; R5 = R10 = R8 = R13 = 47 кОм; R6 = R11 = 100 Ом; R7 = R12= 220 Ом; R15 (0,5 Вт) = 10 МОм; R16 = 22 кОм; R19 = 270 Ом; R20 (2,5 Вт) = 27 Ом; конденсаторы: С1 = С2 = 0,47 мкФ (полистироловый, 100 В); 7 пкФ (полистироловый); С4 = С5 = 68 пкФ (керамический); С6 = 100 мкФ (электролитический, 16 В); С7 = 10 мкФ (электролитический, 25 В); С8 = С9 = 0,1 мкФ (полистироловый); VC1 = 5,5:65 пкФ (миниатюрный триммер); полупроводниковые приборы: IC1 — 7216А; D1 — красный светодиод (с линзой); D2, D3 —1 N4001; D11, D12 — 4-разрядный индикатор с общим анодом; TR1—TR4 — ВС548.

Дополнительные детали: S1, S2 — миниатюрный однополюсный тумблер со средним положением; S3, S4 — миниатюрная кнопка, нормально разомкнутая; S5 — поворотный однополюсный переключатель на 12 положений (упор зафиксирован на четыре положения); S6 — поворотный однополюсный переключатель на 12 положений (упор зафиксирован на шесть положений); S7 — миниатюрный двухполюсный тумблер на два положения; 28-контактное гнездо для микросхемы; корпус типа Verobox с размерами 205x140x75 мм (номер детали 202-21035F), необязательная подставка для фиксации наклонного положения прибора; односторонние пистоны диаметром 1 мм (23 шт.); кусок платы типа Veroboard; болты, гайки, стойки (по 4 шт.); гнездо типа BNC с креплением на шасси (2 шт.); гнездо диаметром 2 мм с креплением на шасси (2 шт.); ручка (2 шт.); футляр для четырех батарей типа С; кварц (X1) 10 МГц, типа HC18/U; красный поляризованный фильтр для индикатора с размерами 100X35X0,76 мм.

3. Осциллограф

Без сомнения, читателям уже знаком этот универсальный прибор, предназначенный для наблюдения цифровых и аналоговых сигналов. Поэтому нижеприведенные сведения рассчитаны на новичков и тех читателей, которые захотят приобрести осциллограф.

За последние 10–15 лет стоимость осциллографов значительно снизилась. Разрабатывать же самодельный осциллограф новичку не под силу, тем более что основные его компоненты (электронно-лучевая трубка и блок питания) довольно дороги. Затрудняет разработку осциллографа еще и необходимость точной калибровки.
