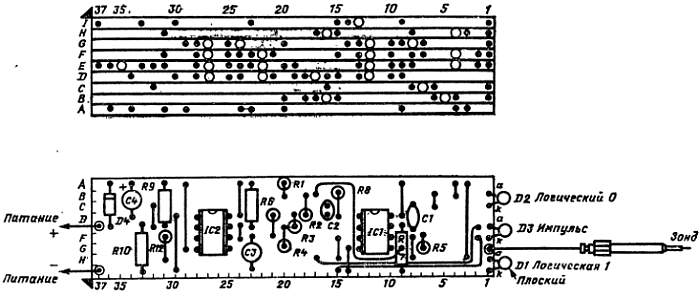

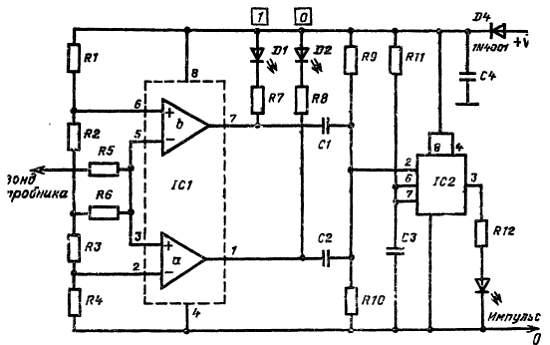

Модификации. Мы говорили о том, что логические уровни в TTЛ-схемах отличаются от уровней в КМОП-схемах. Следовательно, используемые в логическом пробнике пороговые уровни должны быть компромиссными. Но, если пробник предназначается только для одного вида схем, рекомендуется изменить параметры компонентов, приведенных в табл. П2.1.
Компоненты. Резисторы (угольные, 0,25 Вт, 5 %); R1 = 15 кОм; R2 = R3 = R8 = R9 = 4,7 кОм; R4 = R12 = 10 кОм; R5 = 470 кОм; R6 = R7 = R11 = 270 Ом; R10 = 22 кОм; конденсаторы: С1 = С2 = 0,1
Дополнительные детали: 8-контактное гнездо для 1C (2 шт.); корпус пробника с размерами 140x30x20 мм; односторонние пистоны (3 шт.); печатная плата типа Veroboard с размерами около 95x63 мм.
Спецификации
Входное сопротивление зонда пробника, кОм … ~ 400
Пороговые напряжения:
логическая 1 (ТТЛ) … 2,5 В (универсальный вариант); 2,4 В (только для ТТЛ)
логический 0 (ТТЛ) … 1,2 В (универсальный вариант); 1,2 В (только для ТТЛ)
логическая 1 (КМОП) … 60 % напряжения питания (универсальный вариант); 70 % напряжения питания (только для КМОП)
логический 0 (КМОП) … 30 % напряжения питания (универсальный вариант); 30 % напряжения питания (вариант только для КМОП)
Длительность расширения импульса, мс … 200
Минимальная длительность импульса, нс … 500
Максимальная частота входного сигнала (ТТЛ), МГц … 10
Требования к питанию:
ТТЛ … 4,5–5,5 В, ток не более 30 мА
КМОП … 3—15 В, ток не более 60 мА
2.4. Логический пульсатор
Обычно логический пульсатор применяется совместно с логическим пробником, но может использоваться и автономно для изменения логического состояния цифровой схемы без привлечения паяльника. Пульсатор предназначен для ТТЛ- и КМОП-схем.
Описание схемы. Электрическая схема логического пульсатора приведена на рис. П2.6.
Рис. П2.6. Принципиальная электрическая схема логического пульсатора.
Таймер 555 (IC1) включен как моностабильный генератор импульсов (см. гл. 4). На выходе таймера (контакт 3) при нажатии кнопки S2 действует напряжение высокого уровня, продолжительность которого определяется цепочкой R2—C2. Для указанных параметров элементов длительность импульса составляет около 5 мс.
Полярность импульса коммутируется тумблером S1. Транзистор TR1 работает в режиме инвертора, а транзисторы TR2 и TR3 являются насыщенными ключами и обеспечивают достаточную нагрузочную способность. Выходной ток ограничивается резисторами R7 и R8.
При стандартном питании +5 В пиковый отдаваемый ток ограничивается для короткозамкнутой цепи несколькими сотнями миллиампер.
Когда выходного импульса нет, транзистор TR1 включен, но оба транзистора TR2 и TR3 находятся в непроводящем (выключенном) состоянии. Следовательно, зонд пульсатора находится в высокоимпедансном состоянии.
Как и в логическом пробнике (см. рис. П2.4), диод D1 обеспечивает защиту от неправильного подключения питания.
Монтаж. Все компоненты логического пульсатора монтируются на печатной плате (9 полосок с 37 отверстиями). Ее можно отрезать от стандартной платы Veroboard (24 полоски с 37 отверстиями) или использовать ту часть платы, которая осталась при монтаже логического пробника.
На рис. П2.7 показана монтажная схема логического пульсатора для платы типа Veroboard.
Рис. П2.7. Монтажная схема логического пульсатора
Рекомендуется следующая последовательность монтажа компонентов:
кнопка, переключатель, гнездо IС, пистоны, перемычки, транзисторы, резисторы, диод и конденсаторы. Последними монтируются держатель зонда и провода питания (ее забывайте о правильной полярности — для +5 В берется красный провод с зажимом типа «крокодил»). Всего необходимо сделать 18 разрывов печатных проводников. С обратной стороны платы расположены три перемычки, показанные на рис. П2.7 пунктирной линией.Прежде чем вставить микросхему в гнездо и закрепить плату в корпусе, тщательно проверьте компоненты, перемычки и разрывы печатных проводников; обратите внимание на ориентацию полярных компонентов (транзисторов, диода и электролитических конденсаторов) и отсутствие замыканий из-за выплесков припоя.
После проверки платы нужно вставить в гнездо микросхему, обратив внимание на ее ориентацию. Затем плату временно вставляют в корпус пульсатора. При этом не требуется никаких дополнительных приспособлений, так как плата плотно зажимается при соединении двух половин корпуса. В верхней части корпуса размечаются отверстия под кнопки S1 и S2. Для S2 требуется прямоугольное отверстие с размерами 8x3 мм. Необходимо сначала просверлить несколько маленьких отверстий, а затем обработать прорезь надфилем. Обе половины корпуса скрепляются винтами с потайной головкой, а зонд монтируется в держателе.
Проверка. Для проверки пульсатора требуется блок питания с ограничением тока и логический пробник. Подключите провода питания пробника и пульсатора к блоку питания, соблюдая правильную полярность, а затем соедините их зонды коротким изолированным проводом с зажимами типа «крокодил».
Установите переключатель S1 на генерирование положительного импульса. Не касаясь кнопки S2, убедитесь, что выход пульсатора находится в высокоимпедансном состоянии, т. е, ни один из светодиодов пробника не светится. В противном случае отключите пульсатор, разберите его и вновь проверьте печатную плату.
При правильной работе пульсатора в статическом состоянии, нажмите кнопку S2 для генерирования импульса и одновременно наблюдайте за поведением светодиодов пробника. Пробник должен зафиксировать положительный импульс. Если импульс не наблюдается или пульсатор формирует на выходе неизменное напряжение низкого или высокого уровней, его придется разобрать и вновь тщательно проверить монтаж платы. Затем следует повторить предыдущую процедуру, но переключатель S1 установите при этом на генерирование отрицательного выходного импульса.
Компоненты.Резисторы (угольные, 0,25 Вт, 5 %): R1 = R2 = R3 = 10 кОм; R4 = R5 = R6 = 4,7 кОм; R7 = R8 =10 Ом; конденсаторы: С1 = 4700 пкФ; С2 = 0,47 мкФ (танталовый, 35 В); С3 = 10 мкФ (танталовый, 16 В); полупроводниковые приборы: IC1 — 555; D1 — 1 N4001; TR1, TR2 — 2N3703; TR3 — 2N3705.
Дополнительные детали: S1 — плоская клавишная кнопка, монтируемая на печатной плате; S2 — сверхминиатюрный скользящий двухполюсный переключатель на два положения; 8-контактное гнездо для микросхем; корпус пульсатора с размерами 140x30x20 мм, односторонние пистоны (3 шт.); часть платы Veroboard с размерами 95x63 мм.
Спецификации
Длительность выходного импульса, мс … 5,2
Полярность импульса … Положительная или отрицательная (задается)
Пиковый выходной ток (короткозамкнутая цепь), мА … ~ 200
Пиковый выходной ток (короткозамкнутая цепь), мА… >= 200
Напряжение питания, В … 4,5—15
Потребляемый средний ток, мА … =< 15
2.5. Генератор импульсов
Генератор формирует разнообразные импульсные сигналы, которые можно использовать с любыми цифровыми схемами. Период импульсов регулируется от 14 мкс до 1,4 с в пяти десятичных диапазонах, ширина импульсов варьируется от 7 мкс до 0,7 с также в пяти десятичных диапазонах. Генератор имеет два независимых выхода: сигнал на одном из них TTЛ-совместим (пиковый выход 5 В), а на другом амплитуда импульсов регулируется в диапазоне от 0 до 8 В и работает от сети 240 В. Он собран из дешевых недефицитных элементов. Монтируется генератор на стандартной плате Veroboard и в стандартном корпусе Verobox.
