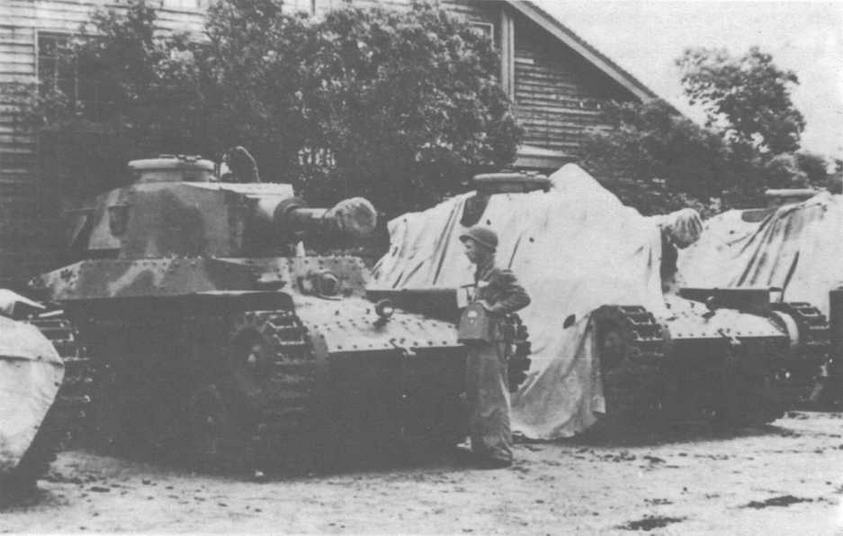

Средний танк «Чи-ха»
Шрифт:
Четырехскоростная коробка передач со скользящими шестернями и понижающей передачей обеспечивала 8 передач переднего и 2 заднего хода. Она устанавливалась в передней части корпуса. Крутящий момент от двигателя передавался карданным валом, проходящим через боевое отделение. Главный фрикцион — многодисковый, с алюминиевым картером. Двухступенчатый планетарный механизм поворота обеспечивал танку неплохую управляемость. Бортовые передачи помещались в выступающих картерах, крепившихся к корпусу заклепками. Доступ к механизмам поворота и бортовым передачам осуществлялся через два люка в верхнем лобовом листе.

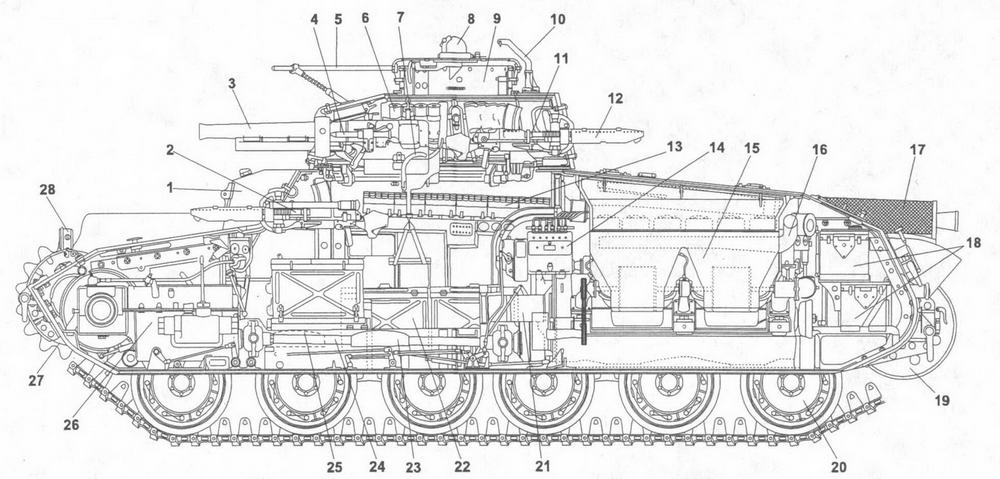

Компоновка среднего танка «Чи-ха»:
1 —рубка механика-водителя, 2 — курсовой пулемет, 3 — 57-мм пушка, 4 — оптический прицел пушки, 5 — поручневая антенна, 6 — укладка 57-мм выстрелов на стенке
ХОДОВАЯ ЧАСТЬ применительно к одному борту включала шесть сдвоенных сплошных обрезиненных опорных катков диаметром 534 мм и три поддерживающих ролика. Еще до создания «Чи-ха» на малом танке «2594» и легком «2595» («Ха-го») была отработана подвеска, разработанная в 1933 году одним из известнейших японских танкостроителей майором (впоследствии — генерал-майором) Томно Хара.
«Схема Хара» представляла собой четыре опорных катка, сблокированных по два на качающихся балансирах (коромыслах). Упругими элементами служили две горизонтальные винтовые цилиндрические пружины, заключенные в трубы, приклепанные к бортам корпуса. Балансиры были связаны с коленчатыми рычагами, оси которых крепились к корпусу, рычаги шарнирно соединялись с тягами, идущими к пружинам. Тяги снабжались винтовыми регулирующими втулками. «Схема Хара» при относительной массивности сочетала компактность с большим ходом балансиров и использовалась на большинстве японских серийных танков 30 —40-х годов. На «Чи-ха» подвеску по этой схеме имели четыре центральных опорных катка на борт. Их дополняли передний и задний катки с независимой подвеской — через коленчатые рычаги они соединялись с наклонными спиральными пружинами, открыто закрепленными на борту. Амортизаторов в подвеске не было.
Ведущее колесо — переднего расположения. Крепление штампованного необрезиненного направляющего колеса включало винтовой механизм регулирования натяжения гусениц с храповым фиксирующим устройством. Поддерживающие ролики — обрезиненные, крайние были сдвоенными.
Мелкозвенчатая гусеница цевочного зацепления составлялась из 96 металлических скелетообразных траков. Трак шириной 330 мм снабжался центральным гребнем и развитым грунтозацепом. Вынос направляющих и ведущих колес за обводы корпуса увеличивал длину опорной поверхности гусениц.
ЭЛЕКТРООБОРУДОВАНИЕ. Бортовая сеть напряжением 24 В включала генератор мощностью 500 Вт, регулятор напряжения, четыре аккумуляторные батареи емкостью 180 А»ч. Посередине лобового листа корпуса крепилась фара, на которую для светомаскировки на марше мог надеваться козырек-раструб. Фара и габаритные фонари монтировались также на кормовом листе корпуса.
СРЕДСТВА СВЯЗИ. Радиостанциями оснащались только командирские машины. Их можно было легко узнать по большой поручневой антенне на башне. Дополнительная радиостанция с увеличенной дальностью связи, если она имелась на танке, работала на две штыревые антенны, размещенные в корме корпуса, либо на горизонтальную антенну в виде проволоки, натянутой по диагонали на двух высоких стержнях, укрепленных на корпусе впереди слева и позади справа.

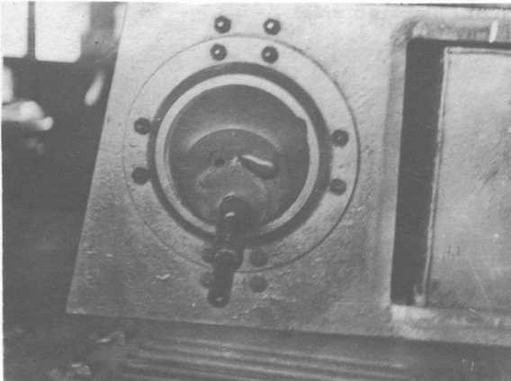

Шаровая установка пулемета в лобовом листе башни «Шинхото Чи-ха». Неудачная имитация пулемета вварена в шаровое яблоко «специалистами» танкового музея в Кубинке.

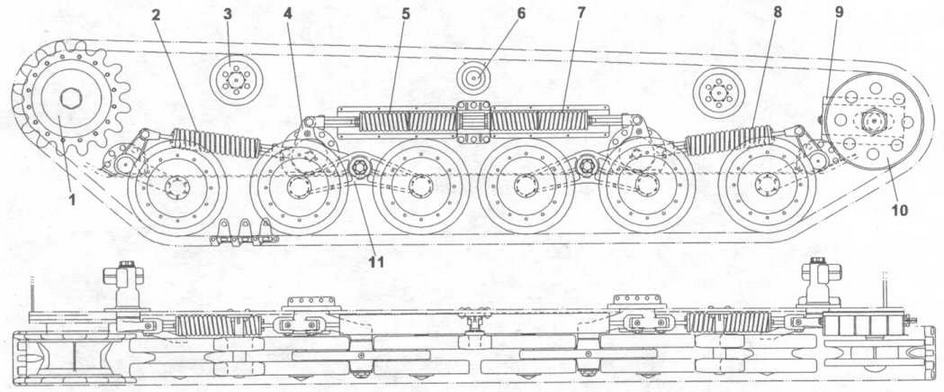

Схема ходовой части:
1 — ведущее колесо, 2 — рессора переднего опорного катка, 3 — сдвоенный поддерживающий каток, 4 — коленчатый рычаг, 5 — рессора передней тележки, 6 — одинарный поддерживающий каток, 7 — рессора задней тележки, 8 — рессора заднего опорного катка, 9 — натяжной механизм, 10 — направляющее колесо, 11 — балансир.
Боевые машины на базе «Чи-ха»
Плавающие танки
С конца 20-х годов в Японии занимались созданием малых и легких плавающих танков для сухопутных войск, но без особого успеха. Неудачи охладили интерес к ним армейского командования, и с 1940 года инициатива их разработки перешла к флоту — обширные планы завоеваний на Тихом океане требовали специальных боевых машин для десантных операций. Соответственно изменилось и назначение плавающих танков — вместо разведки и охранения они должны были решать задачи
поддержки десантных отрядов. Поэтому в основу проектов таких машин легли конструкции «боевых» танков.В 1943 году на базе «Чи-хе» разработали плавающий танк «Тип 3» («Ка-чи» — «плавающий восьмой») с 47-мм пушкой и двумя пулеметами. Плавучесть машины обеспечивалась сбрасываемыми металлическими понтонами. Специфическая форма понтонов и водозащитного кожуха над командирским куполом, водоходный движитель и система управления рулями на плаву были заимствованы у легкого плавающего танка «Ка-ми», но, в отличие от последнего, элементы подвески монтировались снаружи и герметизировались.
Понтоны разделялись перегородками на секции, крепились к корпусу танка спереди и сзади на зажимах в виде клешней краба и придавали машине обтекаемую форму. За счет них обеспечивалась хорошая мореходность и остойчивость даже при заметной качке, но при перевозке морем машина оказалась весьма громоздкой. На берегу понтоны легко сбрасывались без выхода экипажа из танка — зажимы управлялись изнутри винтовыми механизмами. Измененные выхлопные трубы двигателя выводились на крышу корпуса. Подвеска по «схеме Хара» сохранилась, но теперь ходовая часть включала на борт 8 опорных катков и 4 поддерживающих ролика. Для уплотнения щелей и погона башни на плаву использовались специальные резиновые прокладки. Движителем на воде служили два гребных винта, установленных под днищем в кормовой части и приводимых от двигателя танка. Орган управления — два руля, установленные в струях винтов и действующие через систему стальных тросов от съемного штурвала, расположенного в башне. На крыше моторного отделения крепился высокий воздухозаборный короб с крышей, на башне — брызгозащитный короб с окнами.
Танк артиллерийской поддержки морских десантных отрядов, вооруженный 120-мм короткоствольным орудием. Выпущен в незначительном количестве на базе «Чи-ха».
| Марка танка | «Ка-чи» | «То-ку» |
| Год принятия на вооружение или постройки | 1943 | 1945 |
| Боевая масса,т | 28,7 | 29,1 |
| Экипаж, чел. | 7 | 7 |
| Габариты, мм: | ||
| длина с поплавками | 10 300 | 10 800 |
| ширина | 3000 | 3000 |
| высота | 3820 | 3388 |
| клиренс | ||
| Толщина брони, мм: | ||
| лоб корпуса | 50 | 50 |
| борт | 10 | |
| корма | ||
| крыша | ||
| башня | 25 | 25 |
| маска пушки | ||
| Макс, скорость, км/ч | 32 | 32 |
| Скорость на плаву, км/ч | 10 | 10 |
| Запас хода, км | 320 | 320 |
Всего в 1943 — 1945 годах было построено 20 машин «Ка-чи», включая прототипы. В боях они не применялись.
В 1945 году появился плавающий танк «Тип 5» («То-ку»). 47-мм пушка и 7,7-мм пулемет устанавливались в передней части корпуса, в отделении управления, а в башне — 25-мм пушка морского типа в маске и 7,7-мм пулемет в кормовой нише. На башне имелся вертлюг для зенитной стрельбы из пулемета. Шасси — по типу среднего «Чи-ри». Плавучесть обеспечивалась аналогично «Ка-чи». Построили только один образец — танк появился слишком поздно, чтобы пойти в серию.
Самоходные артиллерийские установки
В 1938 — 1942 годах в Японии разрабатывались САУ трех типов: полевые самоходные гаубицы и мортиры калибра 75, 105, 150 и 300 мм; самоходные 75- и 77-мм противотанковые пушки; 20- и 37-мм зенитные самоходные установки. САУ создавались на базе легких и средних танков. Хотя сама система САУ была неплохо продумана и соответствовала требованиям тактики тех лет, выпуск их оказался крайне незначительным — немногим более 150 единиц всех типов.
