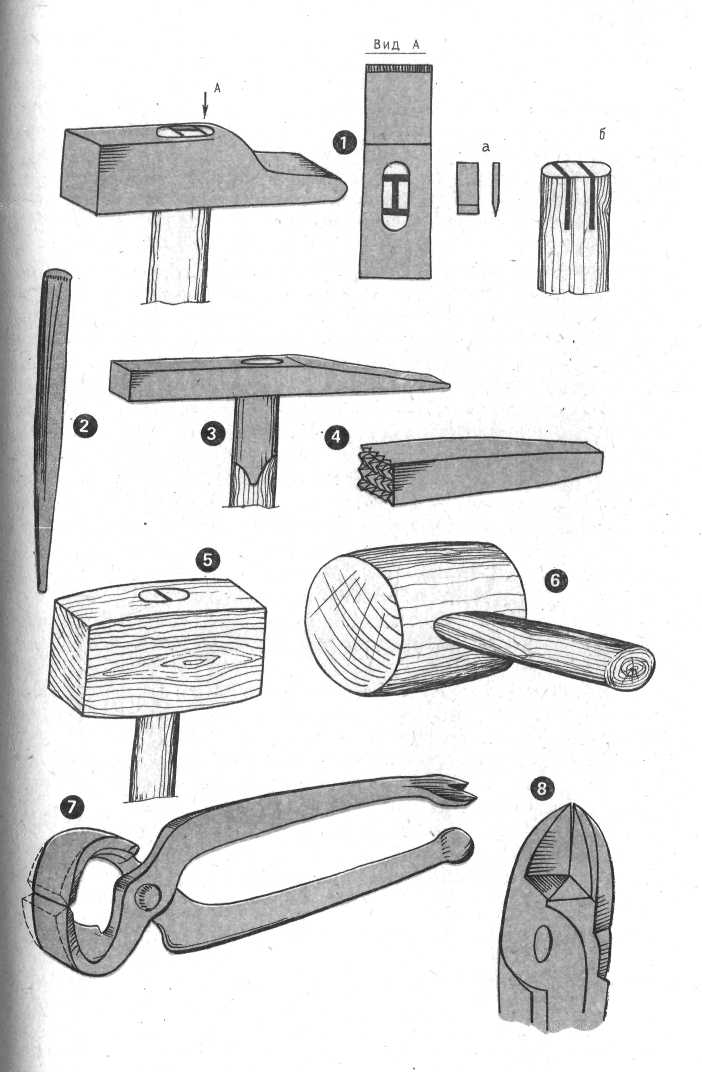

Рис. 9. Молотки, чеканка, киянки, клещи
1 — столярный молоток с притиром: а — клинья; б — пропилы в рукоятке; 2 — добойник (для шпилек); 3 — обойный молоток (применяют и для работы в углублениях) ; 4 — чеканка крупная; 5 — киянка прямая бочковатая из свилеватого дерева; 6 — киянка круглая из стволика твердой породы; 7 — клещи-кусачки (пунктиром показана часть, подлежащая стачиванию); 8 — кусачки бокорезы
Киянка — деревянный массивный молоток служит для нанесения ударов по деревянным частям инструмента. Делают его из свилеватого прочного дерева, текстолита
Для забивания гвоздей и шпилек в углублениях изготовляют специальный молоток с тонким и длинным бойком.
Насаживать молоток и киянку следует тщательно, на хорошую прочную рукоятку из кизила, груши, акации. Расклинку забивают в сделанные для этого пропилы (см. рис. 9). Длина рукоятки около 30 см.
Для вытаскивания гвоздей и откусывания их шляпок при изготовлении различных шпилек столяру необходимо иметь клещи-кусачки. Для этого у клещей размером 180-200 мм затачивают наостро губки так, чтобы сверху не было никакой фаски. Заточенные таким образом клещи могут ухватить гвоздь, мало выступающий над поверхностью доски, и хорошо перекусывают гвозди. Клещи, имеющие фаску с верхней стороны губок, такой гвоздь не зацепят, а чтобы его вынуть потребуется подрезать дерево вокруг шляпки и, следовательно, поверхность деревянной детали будет испорчена.
Потребность в шпильках в столярном деле бывает довольно большая, например, при работе с установкой раскладок, закрывающих стыки щитовых элементов. Откусывание шляпок гвоздей при изготовлении шпилек в столярном деле обязательно. Использование гвоздей с расплющенными сбоку шляпками — плотницкий прием и применяется в неответственных работах под окраску или при креплении раскладок без клея.
Для забивания гвоздей в углублениях, где имеется опасность замять молотком поверхность изделия, применяют добойник — стальной стержень в виде керна размером 120…150x10 мм с небольшим углублением (ямкой) на тонком рабочем конце. Головка гвоздя или верхний конец шпильки вставляется в это углубление.
Столярные сжимы и струбцины (рис. 10) — этот чрезвычайно важный в столярном деле инструмент часто недооценивают неопытные мастера. А без них невозможно сделать что-либо качественно.

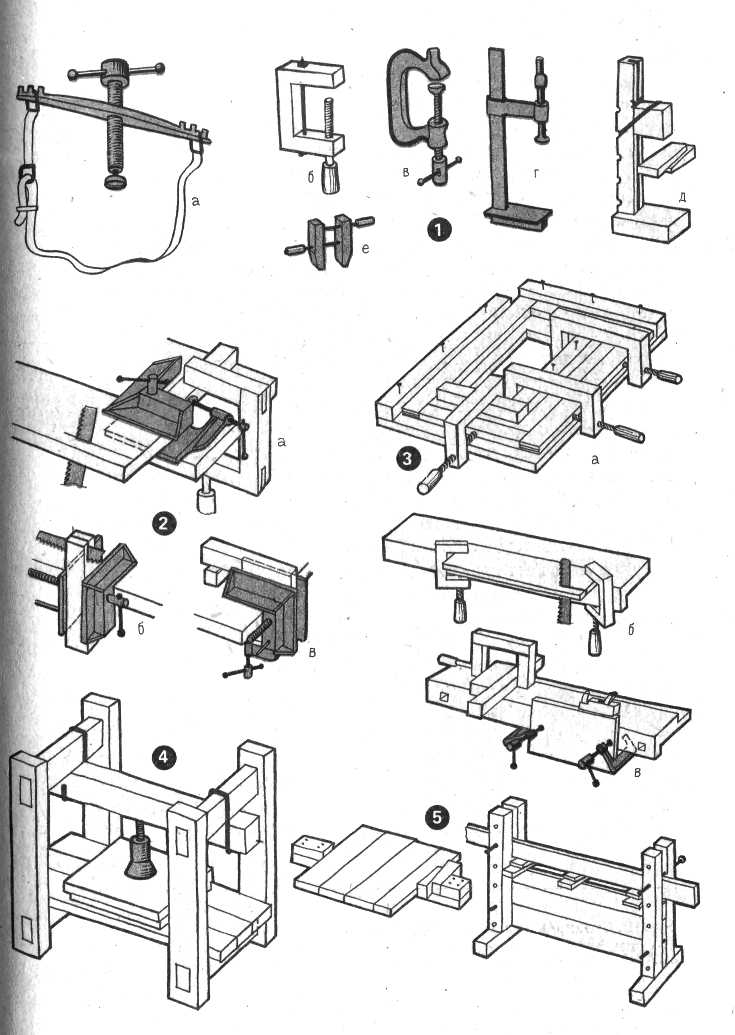

Рис. 10. Столярные сжимы и струбцины
1 — струбцины: а — с ремнем для клиновых и полукруглых обжатий; б — деревянная; в — металлическая; г — металлическая с передвижным упором; д — деревянная с хомутным упором; е — двухщечная металлическая; 2 — приемы использования столярных настольных тисков: а — для продольного пиления; б — для зарезки шипов; в — для строгания кромок; 3 — примеры использования струбцин: а — для склеивания рамок в стусле; б — для продольного пиления; в — для торцевания и строгания кромок; 4 — разборная вайма для склеивания щитков; 5 — цвинги клиновые для склеивания кромок
Струбцины нужны при склеивании, сборке и приладке деталей друг к другу, креплении их к верстаку во время обработки, для прикрепления к столу или верстачной доске всякого рода стусел и приспособлений — уголков, упоров и т. п.
Раньше были распространены деревянные струбцины. Их достоинства — мягкий зажим и небольшая масса при значительных размерах. В настоящее время в продажу иногда поступают деревянные струбцины одного размера — 25 см (внутренняя ширина скобы). Для небольших деталей такая струбцина велика.
Металлические струбцины прочнее, но из-за мелкой нарезки времени для свинчивания и обжатия требуется больше и есть опасность продавить деталь упором. При сжатии лицевых плоскостей под упор помещают подкладку. При пользовании металлическими струбцинами целесообразно изготовить набор деревянных подкладок с вырезанными под упор гнездами так, чтобы упор входил
в гнездо с небольшим усилием. Это облегчает установку струбцины, так как подкладка не спадает с упора. Столяру следует иметь 4-5 средних струбцин и 4-5 малых. Целесообразно в металлических струбцинах заменить вороток на продольный рифленый валик: им удобнее работать, чем воротком.Для больших изделий, которые изготовляют редко, можно обойтись сжимом с клиновым зажатием (цвинга) или изготовить струбцины с переставляемым упором на хомуте. На мебельных фабриках применяются металлические струбцины со скользящим упором — весьма удобные, универсальные. При длинной штанге струбциной такого типа можно зажать практически любую вещь — столешницу, гардероб и т.п.
Струбцинами зажимают детали, которые при сжатии не могут выпучиться из плоскости, поэтому для тонких и широких щитков они непригодны.
Для склеивания щитков, состоящих из прижатых одна к другой ребрами досок, делают специальный сжим, подобный том); который показан на рис. 10. Само сжатие можно выполнять клиньями.
Для сжатия усовых и прямых рамочных соединений применяю специальные устройства, некоторые из них также показаны на рис. К Это самодельные приспособления узкого профессионального назначения, промышленностью они не изготовляются и в магазины не поступают.
Все вышеперечисленные приспособления служат для обжатия кромок и узлов. Для плоскостного обжатия применяют ваймы — винтовые сжимы, составленные из прочных деревянных или металлических рам. Под винты вставляют толстые ровные щиты с прокладками, в которые упираются опорные части винтов. Детали закладывают между щитами. Давление выравнивается с помощью цулаг — прокладок по форме детали. Если обжимают офанерованные щиты, то их складывают в пачку, а между ними прокладывают лист дюраля, чтобы предотвратить возможное склеивание деталей между собой.
Фасонные детали оклеивают шпоном и склеивают между собой с помощью цулаг — промежуточных фасонных прокладок, через которые передается сжимающее усилие.
Для кольцевых круговых обжатий применяют веревки и текстильные ремни. Использовать для этой цели резиновые ленты нельзя, так как они обжимают неравномерно и создают усилия вдоль самой ленты, что приводит к сдвигу деталей и перекосу изделия. Возможно лишь применение резиновых прокладок, используемых в качестве цулаг. Так, удобна для этой цели пористая резина.
Инструмент для затачивания (рис. 11). Затачивание режущих частей инструмента — чрезвычайно важная операция, обеспечивающая чистоту работы и ее легкость. На затачивание ручным способом уходит до 15% рабочего времени. Механические точила резко увеличивают скорость обработки, но дают лезвия, требующие правки на оселке.

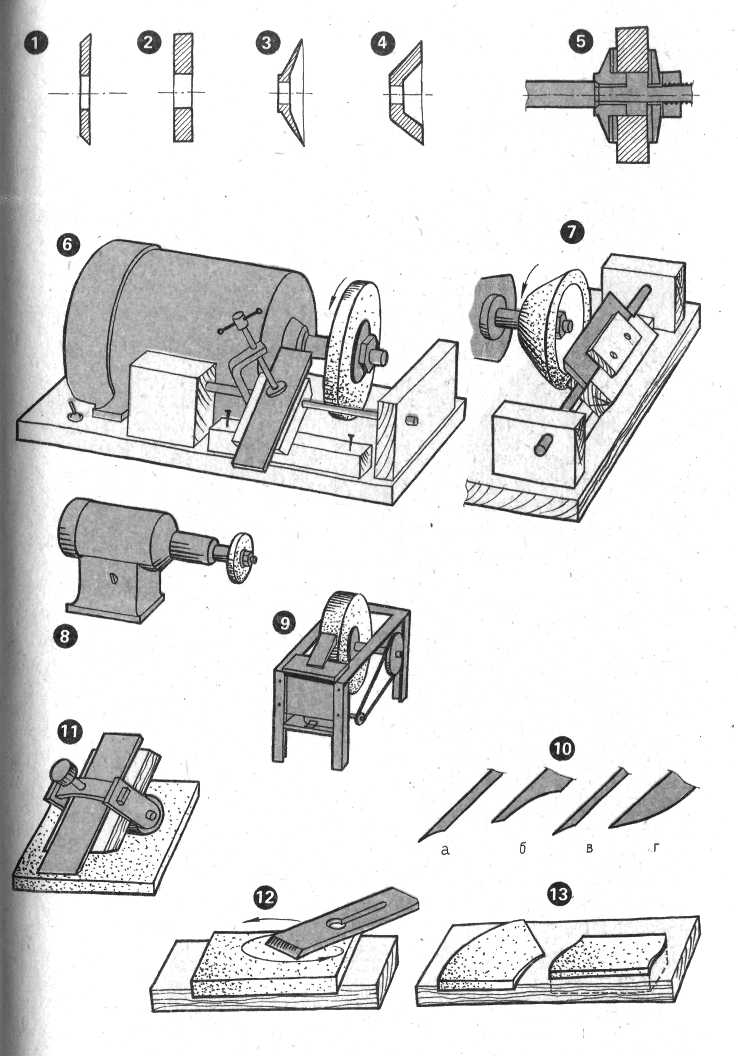

Рис. 11. Точильные устройства
1-4 — формы сечения круглых точильных камней; 5 — насадка камня на шпиндель двигателя; 6 — точило с плоским камнем и подвижным столиком; 7 — то же, с чашечным камнем и поперечным столиком; 8 — точило с длинным шпинделем; 9 — точило с «мокрым» камнем; 10 — формы фасок ножей: а, б — машинные; в — ручной заточки; 11 — точение на катке с зажимом; 12 — снятие заусенца; 13 — заделка камней в деревянный брусок
В современных условиях электроточило нужно иметь в каждом доме, а мастеру оно совершенно необходимо. Ручные механические точила неудобны, требуют больших усилий и для получения надлежащих результатов — работы двух человек.
Точить можно как сухим способом, так и с водой. Водяные точила удобны тем, что инструмент никогда не может быть нагрет до отпуска, но они громоздки, требуют привода, обеспечивающего медленное вращение (50-100 мин– 1) и больших камней (диаметр 40-60 см при ширине 4-6 см), применяемых обычно для промышленных шлифовальных станков. При точении на мокром камне вращение должно быть от себя.
