При пролете, превышающем указанные выше размеры, следует из твердого дерева сделать вкладыш. Вкладыш имеет пятиугольную форму и толщину 6…10 мм. Вначале изготовляют вкладыш, а затем по нему вырубают гнездо. Гнездо должно быть сделано точно и красиво. Вкладыш ставят на клей и забивают в гнездо. При этом он должен выступать за подошву на 2-3 мм (для удобства подколачивания); затем его сострагивают заподлицо. Подгонять вкладыш к ранее вырубленному гнезду значительно трудней.

На рис. 5 показаны размеры деталей при самодельном выполнении рубанков из заготовок, а также необходимый для этого инструмент. Если изготовлять инструмент из колодок, которые могут быть склеены вертикальным швом посредине, то процесс изготовления точного летка упрощается, так как над половинкой можно работать пилой в стусле и не применять сквозного долбления. После выделки летка колодку склеивают под обжатием.

Ручки фуганков и полуфуганков следует обработать рашпилем, куском стекла, шкуркой и покрыть лаком. Если ручка мешает при наладке ножа, ее нужно либо уменьшить в передней части, либо отодвинуть. Обычно ручки вставляют в паз, имеющий сечение типа «ласточкин хвост» (так называемый «наград»), по которому можно двигать ручку, и закрепляют ее шурупом. Фуганки с пониженной задней частью имеют лучшее распределение усилий при работе и поэтому удобнее. Ручка у этих моделей не мешает наладке ножа.

Ножи рубанков и фуганков затачивают под углом 30° на круглом камне, затем правят на оселке. Для облегчения правки затачивание следует проводить на камне диаметром 10-15 см, тогда фаска получится вогнутой. Правке на оселке подвергается в этом случае лишь задняя и передняя части фаски. Так как правка проводится вручную, то неизбежно покачивание ножа, приводящее к образованию горба в том случае, когда фаска ровная. Горб замедляет правку, так как приходится снимать металл по всей плоскости фаски, что увеличивает угол резания. При вогнутой фаске горба не образуется, перетачивание ножа на круглом камне приходится делать реже, а правка на оселке легче. При правке нож держат под углом 30°, прижимая указательным пальцем левой руки режущий конец к камню, и совершают вначале круговые, а затем Х-образные движения на себя, чтобы камень снимал металл по всей кромке. При вогнутой фаске точность опирают ножа на камень легче ощущается пальцем.

При выработке оселка следует его выправить на ровном корундовом камне. Оселок должен быть не очень широким, чтобы при правке нож выходил за его край, иначе режущая кромка будет вытачиваться дугой. Образовавшийся заусенец стачивают, прижимая плоскость ножа обратной стороной к оселку. Хорошо наточенный нож должен резать волос на руке.

Для одной колодки можно иметь два-три ножа. Стоимость их невелика, а заранее наточенные ножи уменьшат нежелательный перерыв в строгании.

Металл ножей рубанков, поступающих в продажу, в целом удовлетворительного качества, но при затачивании на механическом точиле требуется осторожность. Даже при небольшом отпуске (появлении синего цвета) сталь делается излишне мягкой. Закалить заново нож рубанка практически невозможно — его поведет.

Наилучшими являются наварные ножи, у которых на мягкое основание напаяна пластина качественной стали. Такой нож легко точить, так как твердой является лишь узкая часть фаски. Изготовление наварного ножа — несложное дело. В пластинке мягкой стали, соответствующей размерам и толщине ножа, выстрагивают паз, в который оловянным припоем впаивают пластинку (кусок ножовки, фрезы по металлу из стали Р-9 или подобной ей). Так как усилия резания действуют в одном направлении с прижатием режущей кромки к основанию и торцу паза, такая оловянная пайка достаточно прочна. Имеющиеся в продаже рубанки с твердосплавным ножом предназначены для обработки очень твердых материалов — пластика, ДСП. Такой нож точат на специальном зеленом камне — карбиде кремния или алмазном бруске. Обычный электрокорунд только засаливает фаску, не снимая металла.

Назначение плоскостных рубанков с широкими ножами — обработка больших плоскостей.

Шерхебель служит для грубой обдирки поверхности доски после распила и снятия толстого слоя древесины. У него нож имеет дугообразную режущую часть. Строгают шерхебелем наискось к продольной оси доски.

Одинарный рубанок служит для обработки поверхности, имеющей следы пилы или шерхебеля, а также для чистого неответственного строгания.

Двойной рубанок — главный инструмент для чистого строгания и должен давать почти зеркальной гладкости поверхность. Мнение, что наибольшую чистоту дает фуганок, — неверно.

Фуганок и полуфуганок дают выровненную прямолинейную поверхность. После фуганка следует пройти поверхность двойным рубанком с минимальным выпуском ножа и горбатиком, почти вплотную (0,2-0,3 мм) придвинутым к режущей кромке.

Выбор фуганка или полуфуганка при строгании определен размерами детали. Считают определяющим размер в полторы длины инструмента. Кроме того, фуганок, имеющий большую массу, легче срезает торцы и сучки нежели полуфуганок или рубанок.

Шлифтик, укороченный рубанок (рис. 6,1) с более круто (.50°) или косо поставленным двойным узким ножом (35 см), служит для зачистки задиров, свилеватых мест, сучков. Дает очень тонкую стружку. Так как промышленностью не выпускается, то может быть заменен двойным рубанком повышенной точности или изготовлен самим мастером.

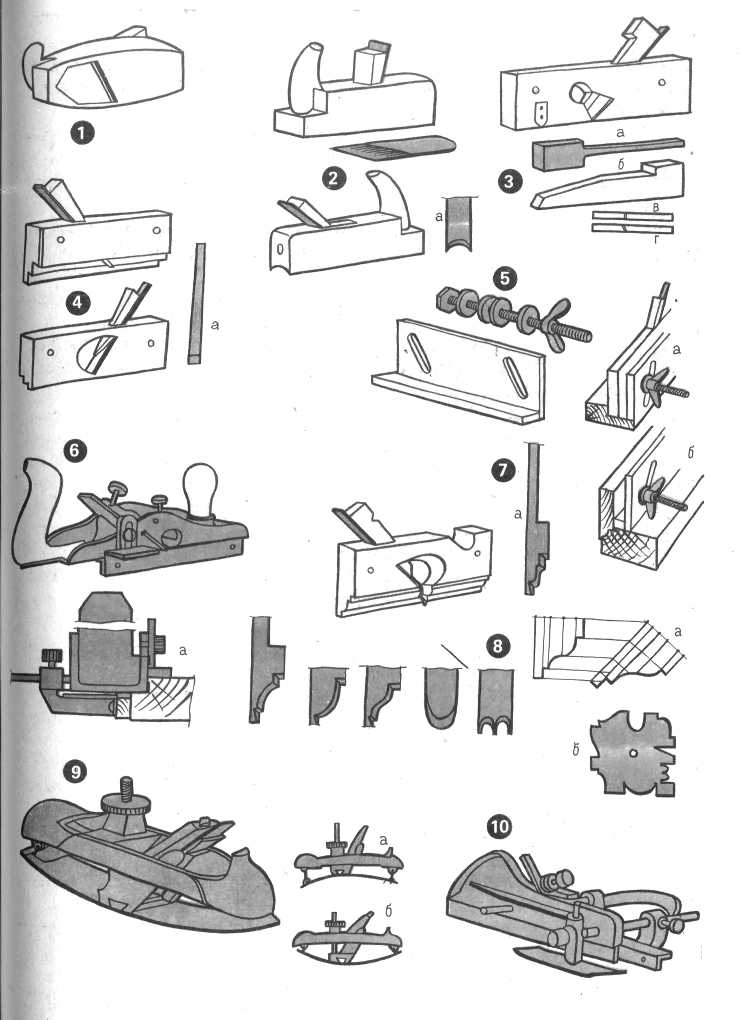

Рис. 6. Рубанки специального назначения

1 — шлифтик с косым ножом; 2 — цинубель: а — нож цинубеля; 3 — зензубель: а — нож; б — клин; в — прямой зензубель (вид снизу): г — то же, косозубый; 4 — отборник (четверочник): а — нож; 5 — переставной универсальный упор: а, б — способы применения; б — универсальный отборник: а — схема действия (разрез) ; 7 — калевка: а — нож; 8 — ножи калевок: а — схема расчерчивания профиля; б — калевочный шаблон; 9 — горбач универсальный: а — подъем для выпуклой детали; а, б — формы установки подошвы; 10 — шпунтубель малый металлический

Похож по внешнему виду на рубанок — цинубель (рис. 6,2), имеющий нож почти перпендикулярный подошве (75°) с зубчатой кромкой. Он служит для выравнивания плоскостей и подготовки пласти досок и щитов под оклеивание. При перекрестном строгании цинубелем снимаются все выпуклости. Им можно обрабатывать свилеватые и задиристые места, а также разрыхлять поверхность сучка перед строганием двойным рубанком. Отлакированный фанерный шпон, наклеенный на хорошо процинубленную плоскость, дает прямолинейный точный блик. При отсутствии заводского ножа для цинубеля его можно сделать самому. Он состоит из пластинки с упором и накладкой на винтах. Под накладку вставляют соответствующие по размеру куски металлорежущих пилок.

Итак, из сказанного можно определить набор рубанков для столярных работ: это шерхебель (может быть стальным), одинарный рубанок, два двойных рубанка (один для самой тонкой работы), полуфуганок, фуганок, цинубель. Для торцевания следует иметь металлический двойной рубанок. Для острагивания широких изогнутых плоскостей желательно иметь горбач с переменной кривизной подошвы.

Несколько слов нужно сказать о рубанках малых размеров, также необходимых в комплекте. Завод им. Воскова выпускает маленькие рубанки, как одинарные так и двойные. Они нужны для обработки тонких и относительно непрочных деталей небольшого размера, когда большой инструмент может повредить деталь.

Помимо упомянутых рубанков общего плоскостного строгания следует иметь специальные — для фигурной обработки выемок и кромок.

Инструмент для профильного строгания (рис. 6). Для прямоугольной обработки кромок, выборки и разработки четвертей служат четверочник, или отборник, и зензубель. Если к зензубелю с прямым ножом приделать на винтах с одной стороны подвижную щеку, а с другой — подвижный упор, то таким инструментом можно и выбирать и разрабатывать четверти с обеих сторон заготовки, вдоль по слою, чего отборник делать не может. Завод им. Воскова выпускает такой универсальный инструмент, могущий заменять шерхебель (с постановкой другого ножа). К боковому упору его следует привинтить деревянную рейку, для чего имеются отверстия под шурупы. Рейка облегчит скольжение.

Отборник в большинстве случаев может быть заменен шпунтубелем — инструментом для выемки узких пазов. Чтобы выбрать четверть, проходят шпунтубелем с пласта и ребра. Шпунтубель небольшого размера (выбирающий пазы от 2 до 6 мм) с вставными ножами трех размеров по ширине также продается в магазинах (выпускает его также завод им. Воскова); он вполне пригоден для обработки небольших столярных изделий. Большой шпунтубель с деревянными или металлическими винтами предназначен для белодеревных работ и строгания больших деталей (полы, двери). Нужно сказать, что он выбирает паз недостаточно чисто.
