Столярное дело

При покупке инструмента следует обращать внимание на соответствие его Государственному стандарту (ГОСТ). Если на инструменте имеется штамп соответствия ГОСТ, то это означает его пригодность для профессиональной работы. Инструменты, сделанные в соответствии с ТУ или МРТУ (техническими условиями), — любительского типа и по качеству несколько хуже. Первый инструмент немного дороже.

Разметочный и измерительный инструмент (рис. 3). В столярном деле применяются деревянные угольники и угольники с металлической линейкой — пером. Деревянные угольники делают из твердого дерева. После покупки их нужно просушить в течение 2-3 мес в комнате. Угольник с металлическим пером после проверки может быть пущен в дело. Проверку выполняют точным слесарным угольником по наружному углу; излишек сострагивают двойным рубанком или притирают на шкурке, закрепленной на столе. Для исправления внутреннего угла применяют приспособление, состоящее из зажатого в тисках верстака резца и ровной планки, прижатой к верстаку, струбциной. Двигая угольник прижатой внешней стороной по планке, резцом снимают излишек с внутренней стороны. Параллельные кромки обеспечат точный внутренний угол. Для разных по размеру деталей необходимо иметь два-три угольника разного размера, со сторонами 30, 20 и 10 см. В деревянном угольнике линейка должна выступать за торец колодки для того, чтобы ее можно было подстрогать при надобности. Обычно мастера изготовляют угольники сами. Лучшее для этого дерево — клен. Для прочности можно оклеить линейку по кромке рейкой темного твердого дерева (мореный граб), получится красивый инструмент.

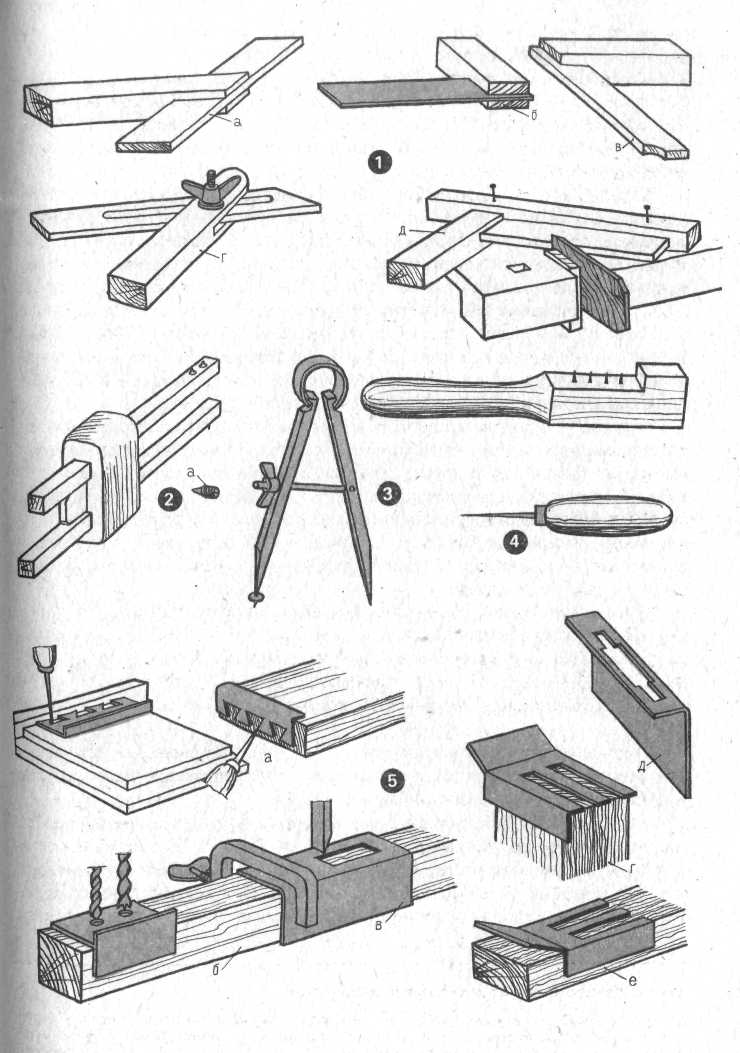

Рис. 3. Разметочный и измерительный инструмент

1 — угольники: а — ерунок (45°); б — прямой с металлическим пером; в — прямой с деревянным пером; г — малка универсальная; д — прием правки пера в верстаке; 2 — рейсмус: а — устройство царапки; 3 — кронциркуль; 4 — шило и гребенка разметочная; 5 — кондукторы разметочные: а — для ящичных шипов; б — для сверления под шканты; в — для долбления под шипы; г — для двойного шипа; д — для замочного гнезда

Слесарные угольники (металлические) хотя и очень точны, но тяжелы, а поэтому неудобны. Неприятно к легкой детали прикладывать измерительный инструмент в 6 раз более тяжелый. Все же следует иметь один такой угольник с пером 15-20 см для проверочных работ.

Рейсмус с круглыми палочками, выпускаемый промышленностью, неудобен, так как при наладке каждый раз приходится поворачивать их в соответствии с осью колодки. Также неудобна и поперечная заклинка, мала колодка. Если все же воспользоваться таким рейсмусом, то следует заменить палочки на квадратные (лучше всего из рябины), разделав стамеской круглое отверстие на квадратное. Более удобен рейсмус с продольным клинком. К прижимной плоскости колодки рекомендуется привинтить латунную пластинку. При изготовлении новой колодки рейсмуса целесообразно просверлить отверстия под планки на механическом станке. Это обеспечит их строгую параллельность. Царапки лучше выполнить из винтов М4 (диаметр 4 мм), закрепив их в заранее просверленных отверстиях с небольшим натягом. Конец винта обрабатывают на призму ножевидно с небольшим скрутлением. Это позволяет получить четкие риски без разрыва волокон, что случается при конических царапках, выполненных из гвоздей.

Малка — универсальный угольник с подвижной линейкой, зажимаемой винтом. Служит для проверки и расчерчивания косых углов. Малка удобна лишь при надежном зажиме подвижной линейки, в противном случае лучше изготовлять ерунок — косой угольник с линейкой, неподвижно закрепленной под углом 45°. При необходимости расчерчивать иные углы в большом количестве следует изготовлять специальный угольник на нужный угол. Малка каждый раз требует проверки точным шаблоном. Изготовляют такие угольники из твердого дерева.

Разметочные линии наносят тонким прямым шилом или плотницким карандашом с плоским прямоугольным грифелем, не ломающимся при движении. Нельзя применять химические и цветные карандаши: первые при смачивании линии водой или клеем пачкают дерево, вторые — непрочны и ломки. При отсутствии плотницкого карандаша используют чертежный твердости Т или ТМ.

Линейки для большей точности отсчета следует иметь стальные. Метр, линейки в 50 и 20 см, а также штангенциркуль длиной 15-20 см необходимы для обеспечения точности работы. Для расчерчивания небольших окружностей (до 300 мм диаметром) необходим кронциркуль. Чтобы центральная иголка не врезалась глубоко, следует на его конец напаять шайбу, так, чтобы конец иголки выступал из нее не более чем на 1,5-2 мм; другой конец кронциркуля затачивают лопаточкой вдоль дуги. Большие дуги чертят с помощью планки.

Для повышения точности и скорости работы при разметке шипов, проушин и т. д. применяют самодельные шаблоны — кондуктора и так называемые гребенки. Их изготовляют из жести, дюраля, латуни. При их изготовлении следует учесть необходимость плотной посадки. Это особенно важно при нанесении таких размеров сопрягаемых частей (например, шипа и проушины), которые обеспечивают плотность соединения, отсутствие перекоса и качания при сухой сборке соединения. Иными словами, расчерчивая карандашом или шилом риски по детали, нужно следить чтобы острие карандаша или шила было плотно прижато к кромке металлического кондуктора. Иначе полученный размер будет меньше размера отверстия в кондукторе. Это отличие тем больше, чем толще металл кондуктора и чем толще шило или карандаш. Целесообразно, выполняя кондуктор для пары, «шип-проушина», при большом количестве шипов сделать пробные шип и проушину в натуре и затем внести соответствующие изменения в кондуктор или гребенку.

Инструмент для долбления и подрезки (рис. 4,1-4,9). Стамески и долота служат для долбления гнезд, зачистки кромок и подрезки плоскостей, шипов, проушин, разрезания шпона. Промышленность выпускает долота от 6 до 22 мм с градацией через 2 мм, а стамески от 6 до 20 мм с градацией 2 мм и от 20 до 40 мм с градацией 5 мм. Такой набор достаточен для хозяйственных и строительных работ, для столярных же требуются еще узкие стамески от 1 до 6 мм с градацией через 1 мм.

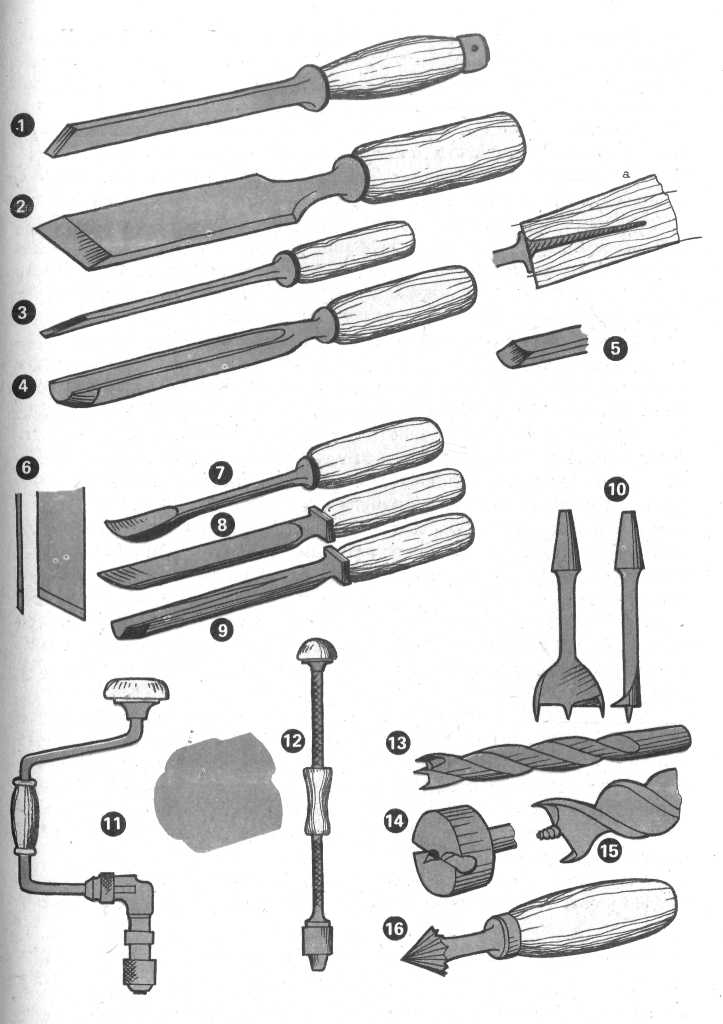

Рис. 4. Инструмент для долбления и сверления

1 — долото; 2 — стамеска широкая кованая: а — вставка хвоста в заготовку штылька; 3 — стамеска узкая; 4 — стамеска полукруглая с внешней фаской; 5 — то же, с внутренней фаской; 6 — плоская резчицкая стамеска; 7 — клюкарза; 8 — скругленная резчицкая стамеска; 9 — уголковая стамеска; 10 — перка; 11 — коловорот; 12 — дрель винтовая ручная; 13 — спиральное сверло по дереву; 14 — пробочное сверло (головка); 15 — спиральный бурав; 16 — зенковка

Долото отличается от стамески большей толщиной и рукояткой с оковкой сверху, предохраняющей дерево от разрушения молотком. В столярной практике сильных ударов не требуется, так как глубокие гнезда обычно сперва рассверливают, а затем уже расчищают. Долбление ударами присуще плотницким работам, тонкие столярные детали можно и расколоть. Поэтому столяру достаточно иметь набор стамесок от 2 до 16 мм и две широкие стамески 25 и 40 мм, а также два долота 6 и 12 мм. Узкие стамески изготовляют из пружинной проволоки, напильников, стачивая их соответствующим образом на наждачном круге. За исключением режущего конца металл следует «отпустить», нагревая на слабом пламени до появления желтизны на зачищенной поверхности стамески (около 160° С). Если этого не сделать, то стамеска получится хрупкой, так как металл напильника закален по всей длине.

Стаместки насаживают на штыльки — деревянные рукоятки прямоугольного сечения с бочковато закругленными кромками. (Круглые рукоятки менее удобны.) Рукоятки необходимо зачистить и отполировать или покрыть масляным лаком. Насадка должна быть параллельна режущей кромке инструмента, это помогает точности в работе. Для штыльков берут прочную вязкую древесину — кизил, бук, свилеватую березу. Чтобы насадить точно, отверстие сперва рассверливают, соблюдая направление ребер, на глубину 1/2 хвостовика, а затем прожигают раскаленным хвостовиком вглубь, немного не доводя до конца. Вбитая таким образом стамеска будет сидеть прочно. Косо вбитые рукоятки исправляют, подрезая излишек с нужной стороны. Поэтому заготовку ручки следует делать несколько большей, чтобы иметь возможность исправления.

Стамески бывают штампованные, вырубные (тонкие) и кованые (толстые). Кованые характеризуются специальным приливом — упором и небольшим утонением пера к режущей кромке. Штампованные — имеют параллельные широкие грани и требуют постановки упорной шайбы, чтобы рукоятка не набивалась на хвостовик при ударах.

Качество стамески зависит от стали и закалки. Остро отточенная стамеска должна без затупления прорубить 15 см букового или дубового бруса. Если сталь заворачивается или крошится — инструмент применять не следует. Иногда можно улучшить металл новой закалкой. Невысокая стоимость стамесок позволяет делать выбор до получения нужных качеств. Как правило, кованые стамески надежнее.

Длину стамесок выбирают исходя из условий прочности: очень длинную и тонкую стамеску легко сломать. Обычно длина режущей части 10-15 см. Только для некоторых работ, например, при долблении летков в рубанках или фуганках под нож длина пера делается 20-22 см. Перо в широкой грани должно быть к концу несколько шире (на 1-2 мм). Клиновидными стамесками трудно работать, они застревают в гнезде и делают работу неряшливой. Угол заточки широких стамесок 20-25°, узких — 15-20°. В первом случае ширина скоса должна быть 2,5 толщины, во втором — 3-3,5 толщины стамески у режущего конца.
