– сталь полосовая 450 х 40 х 3 мм – 3 шт.;
– уголок стальной 45 х 45 х 3 мм – 8 шт.
Последовательность кладки (рис. 59)

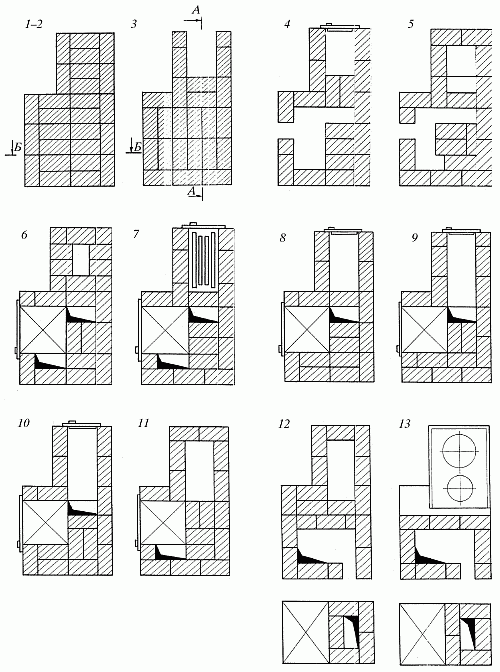

Рис. 59. Малая отопительно-варочная печь. Последовательность кладки
1-й и 2-й ряды – сплошная кладка.
3–5-й ряды – выполняются по чертежу.
6-й ряд – наращивание стенки зольника трехчетвертками, на образовавшийся выступ впоследствии
7-й ряд – установка топочной дверки и колосниковой решетки.
8–10-й ряды – выполняются по чертежу.
11-й ряд – стальные полосы укладывают поверх сушильной камеры и все вместе покрывают глиняным раствором.
12-й ряд – выполняется по чертежу. Поверхность кирпичей покрывают раствором.
13-й ряд – устанавливают чугунную плиту для приготовления пищи. Водогрейную коробку размещают рядом с трубой, частично перекрывая дымовой канал. На стенки трубы и водогрейной коробки наносят глиняный раствор и притирают водогрейную коробку к трубе.
С 14-го ряда начинается кладка печной трубы.
Малая отопительно-варочная печь с духовкой
Эта печь предназначена для дачного домика или летней кухни. Она проста в исполнении, имеет малые размеры, многофункциональна (рис. 60).

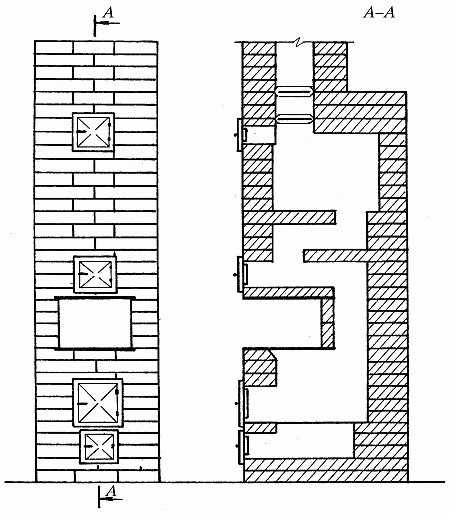

Рис. 60. Малая отопительно-варочная печь с духовкой. Устройство
Материалы:
– кирпич обыкновенный – 220 шт.;
– дверка топочная 250 х 205 мм – 1 шт.;
– дверка поддувальная 140 х 140 мм – 1 шт.;
– дверка прочистная 130 х 130 мм – 3 шт.;
– шкаф духовой 320 х 280 х 420 мм – 1 шт.;
– плита чугунная 380 х 350 мм с одной малой конфоркой – 1 шт.;
– решетка колосниковая 300 х 200 мм – 1 шт.;
– задвижка 270 х 130 мм – 2 шт.;
– стальная полоса 350 х 250 х 4 мм – 1 шт.;
– асбестоцементный лист толщиной 5–10 мм – 1 шт.
Последовательность кладки (рис. 61)

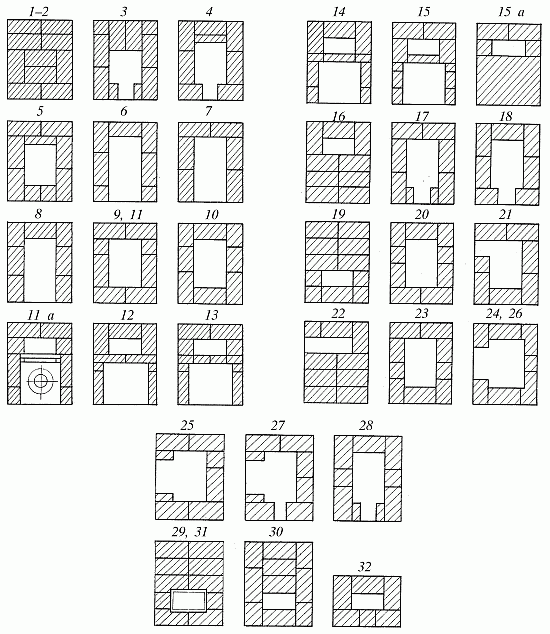

Рис. 61. Малая отопительно-варочная печь с духовкой. Последовательность кладки
1-й и 2-й ряды – сплошная кладка в соответствии с чертежом.
3-й ряд – установка поддувальной дверки, начало выкладывания зольника.
4-й ряд – кладка в соответствии с чертежом.
5-й ряд – перекрытие поддувальной дверки, установка колосниковой решетки поверх ряда. Между решеткой и кладкой оставляют зазор высотой около 4 мм.
6-й ряд – рамку топочной дверки обматывают асбестовым шнуром, дверку закрепляют в кладке при помощи кляммеров.
7-й и 8-й ряды – кладка ведется огнеупорным кирпичом в соответствии с чертежом.
9-й ряд – закрепление топочной дверки. Начало формирования дымосборника.
10-й и 11-й ряды – продолжение кладки дымосборника.
12-й ряд –
установка стальной полосы, которая будет поддерживать ряд кирпичей, уложенных на ребро: они будут разделять дымовой канал и варочную камеру. Установка чугунной плиты с одной конфоркой.13–15-й ряды – кладка варочной камеры кирпичами, уложенными на ребро. Перекрытие камеры асбестоцементным листом для облегчения кладки следующего ряда.
16-й ряд – кладка дна первого полуоборота горизонтального канала.
17-й и 18-й ряды – установка первой прочистной дверки. Вместо этого можно заложить прочистное отверстие половинкой кирпича на глиняном растворе, выступающей наружу на 1/4.
19-й ряд – закрепление прочистной дверки, формирование центральной перемычки горизонтального дымооборота.
20-й ряд – кладка в соответствии с чертежом с перевязкой швов.
21-й и 22-й ряды – окончание горизонтального дымооборота, устройство еще одного прочистного отверстия.
22–28-й ряды – установка духовки.
27-й и 28-й ряды – устройство третьего прочистного отверстия.
29–31-й ряды – кладка перекрытия печи, установка 1–2 задвижек.
Печь Т-образной формы
Печь этой конструкции имеет высокую теплоотдачу и предназначена для отопления помещений большой площади. Удобнее всего встраивать ее во внутренние стены и перегородки.
Материалы
– кирпич обыкновенный – 490 шт.;
– глина – 0,5 м3;
– песок – 0,5 м3;
– проволока печная (2 мм) – 3 м;
– толь для гидроизоляции – 3 м2;
– колосниковая решетка 250 х 250 мм – 1 шт.;
– дверка топочная 280 х 270 мм – 1 шт.;
– дверка поддувальная 140 х 130 мм – 1 шт.;
– дверка прочистная 140 х 130 мм – 3 шт.;
– задвижка вьюшечная 250 х 130 мм – 1 шт.
Последовательность кладки (рис. 62)

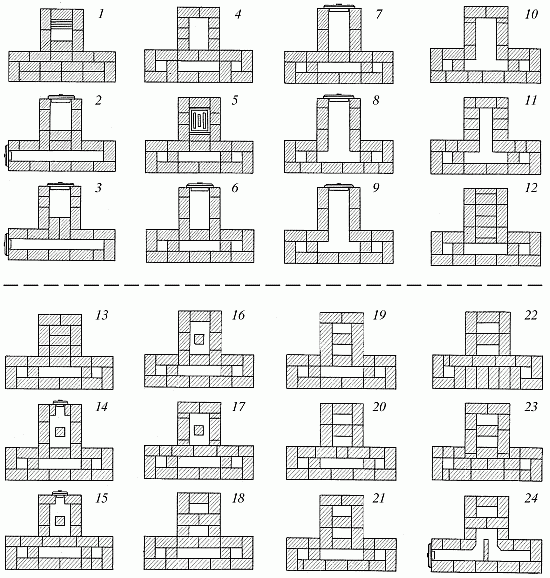

Рис. 62. Печь Т-образной формы. Последовательность кладки

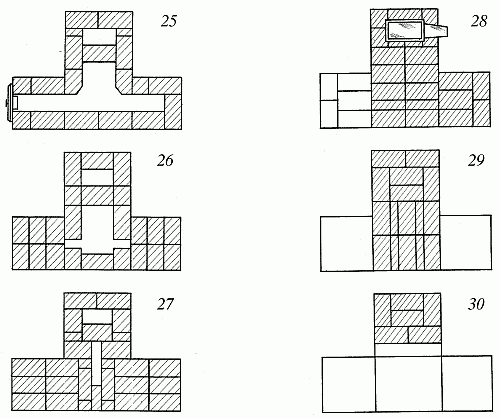

Рис. 62 (продолжение). Печь Т-образной формы. Последовательность кладки
1-й ряд – кладка основания зольника. Кирпич, расположенный за поддувальной дверкой, стесывается по направлению к задней части.
2-й ряд – установка поддувальной дверки. В задней части оставляют канал с прочистной дверкой.
3-й ряд – повторение кладки второго ряда с обязательной перевязкой швов.
4-й ряд – кладка с увеличением толщины стенок до 18 см. Начало кладки рассечек для подъемных вертикальных каналов в задней части.
5-й ряд – установка колосниковой решетки.
6–9-й ряды – формирование топливной камеры размерами 26 х 51 см.
8-й и 9-й ряды – производится соединение топливника с жаровой камерой.
10-й ряд – перекрытие топочной дверки.
11–13-й – продолжение кладки жаровой камеры с выпусками для перекрытия топливника.
