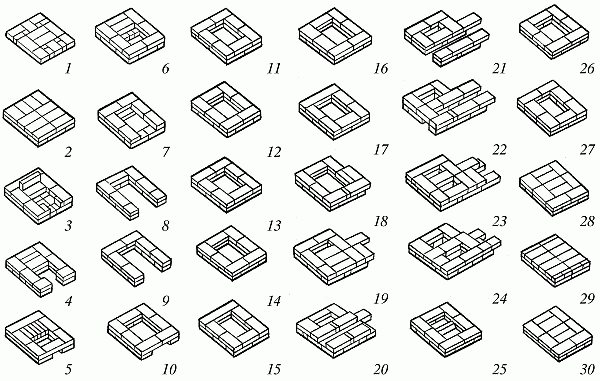

14-й ряд – установка прочистной дверки в передней стенке. Кладка столбика в 1/2 кирпича в передней камере для отделения от нее соединительных каналов и основания дымовой трубы.
15–17-й ряды – повторение кладки предыдущего ряда с обязательной перевязкой вертикальных швов.
18–21-й ряды – кладка основания рассечки верхней камеры и дымовой трубы, опирающегося на столбик.
22-й и 23-й ряды – перекрытие нижней жаровой камеры.
24-й ряд – начало соединения вертикального подъемного канала с верхней камерой при помощи горизонтального канала. Установка прочистной дверки для чистки
25-й ряд – продолжение соединения вертикального канала с верхней камерой.
26–29-й ряды – кладка перекрыши печи. На 28-м ряду устанавливают вьюшечную задвижку.
30-й ряд – первый ряд кладки дымовой трубы с внутренним сечением 13 х 25 см.
Круглая печь в металлическом футляре

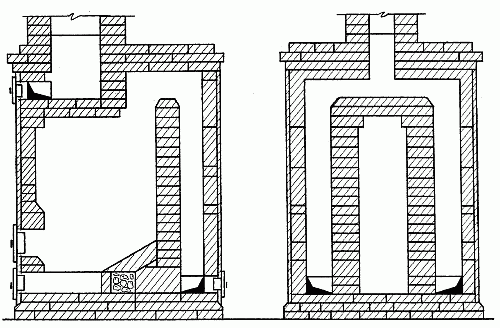

Устройство (рис. 63)
Рис. 63. Круглая печь в металлическом футляре. Устройство
Конструкций печей, имеющих в плане круглую форму, не так уж много. Большинство из них снабжены снаружи футляром из листового металла. Как правило, футляр состоит из трех отдельных секций (царг), которые насаживаются друг на друга. Футляр делает стенки печи абсолютно газонепроницаемыми, они прогреваются быстро и равномерно.
Предлагаемая конструкция печи имеет диаметр 650 мм и высоту 2300 мм.
Материалы:
– кирпич обыкновенный – 195 шт.;
– кирпич огнеупорный – 65 шт.;
– глина обыкновенная – 0,05 м3;
– глина огнеупорная – 11 кг;
– песок – 0,03 м3;
– дверка топочная 210 х 250 мм – 1 шт.;
– решетка колосниковая 180 х 250 мм – 1 шт.;
– дверка поддувальная 130 х 140 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 2 шт.;
– задвижка вьюшечная 130 х 130 мм – 2 шт.;
– сталь кровельная для футляра – 6,5 м2;
– рубероид для устройства гидроизоляции 750 х 750 мм – 2 листа.
Последовательность кладки
На стальных листах размечают и вырезают отверстия для топочной, поддувальной, прочистных дверок и вьюшечных задвижек.
Сначала устанавливают первую царгу футляра на подготовленное основание. При помощи отвеса тщательно выверяют ее вертикальность, затем заполняют глиняным раствором швы между основанием и царгой.
Завершив эту операцию, приступают к выполнению кирпичной кладки в соответствии с порядовкой, показанной на рис. 64.

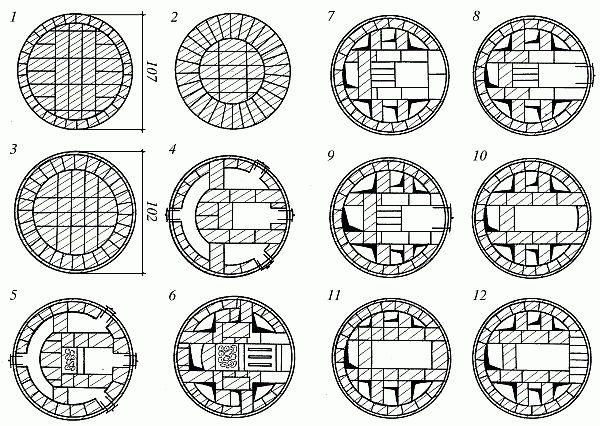

Рис. 64. Круглая печь в металлическом футляре. Последовательность кладки

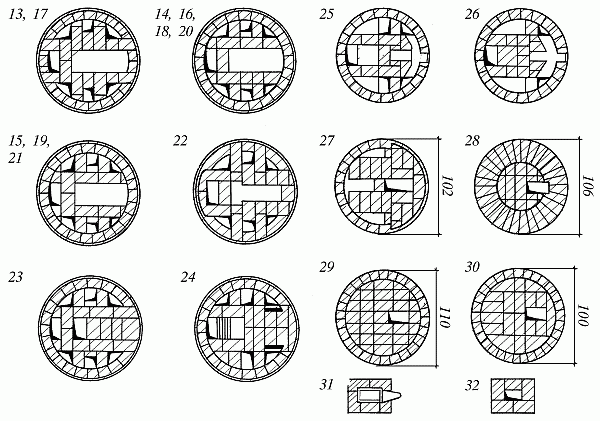

Рис. 64 (продолжение). Последовательность кладки
Прямоугольная бесканальная отопительная печь
Несомненным преимуществом прямоугольной бесканальной отопительной печи (рис. 65)являются

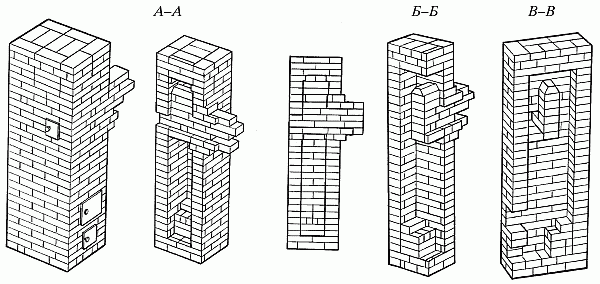

ее малые габариты и простота в исполнении. К тому же ее кладка потребует небольшого количества материала. Чистка печи упрощена: можно прочищать перекидной рукав, или боров, который соединяет печь со стенным дымоходом или коренной трубой. Задвижка устанавливается на границе между перекидным рукавом и дымоходом.Рис. 65. Прямоугольная бесканальная отопительная печь

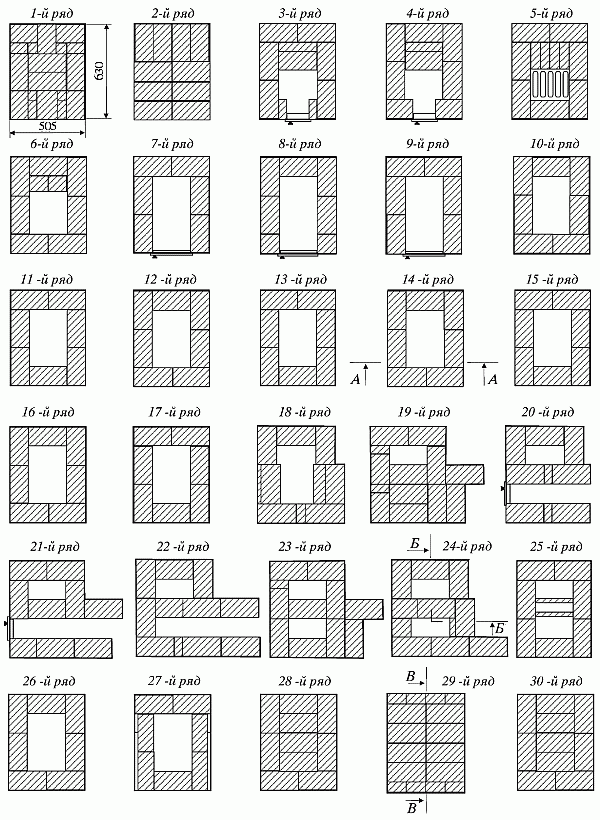

Рис. 65 (продолжение). Последовательность кладки
Рис. 65 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич, включая огнеупорный, – 250 шт.;
– дверка топочная 250 х 210 мм – 1 шт.;
– дверка поддувальная 140 х 140 мм – 1 шт.;
– дверка чистки 140 х 140 мм – 1 шт.;
– решетка колосниковая 250 х 250 мм – 1 шт.;
– лист предтопочный 500 х 500 мм – 1 шт.;
– лист асбестовый (при установке печи на деревянном полу) 500 х 600 мм – 1 шт.;
– уголок металлический 50 х 50 мм – 2 шт.
Последовательность кладки
1–2-й ряды – кладка основания печи размером 630 х 505 мм. 2й ряд выполняется из целого кирпича.
3-й ряд – установка поддувальной дверки.
4-й ряд – формирование топочной камеры (кирпич перед задней стенкой сдвигается в сторону поддувальной дверки по размеру имеющихся колосников).
5-й ряд – установка колосниковой решетки, перекрывающей топочную дверку.
6-й ряд – формирование топочной камеры из огнеупорного кирпича.
7-й ряд – установка топочной дверки.
8–9-й ряды – продолжение формирования топочной камеры из огнеупорного кирпича.
10-й ряд – перекрытие топочной дверки.
11–17-й ряды – кладка колодца прямоугольной формы с соблюдением перевязки швов между четными и нечетными рядами.
18-й ряд – установка металлических уголков или стальных полос. Кирпичную кладку расширяют в сторону перекидного рукава.
19-й ряд – устройство основания для установки чистки и перевальной стенки к малому верхнему газоходу.
20-й ряд – установка прочистной дверки.
21-й ряд – формирование прочистного канала и верхней части длинного газохода.
22-й ряд – перекрытие дверки чистки.
23–27-й ряды – выкладываются в соответствии с порядовкой.
28–30-й ряды – кладка перекрыши печи.
Прямоугольная отопительная печь с тремя вертикальными каналами
Преимуществом этой печи (рис. 66)перед другими конструкциями является простота в исполнении. С ее кладкой вполне может справиться даже начинающий печник. Существенный недостаток печи – ее неравномерный прогрев: сверху печка прогревается сильнее, чем внизу.
