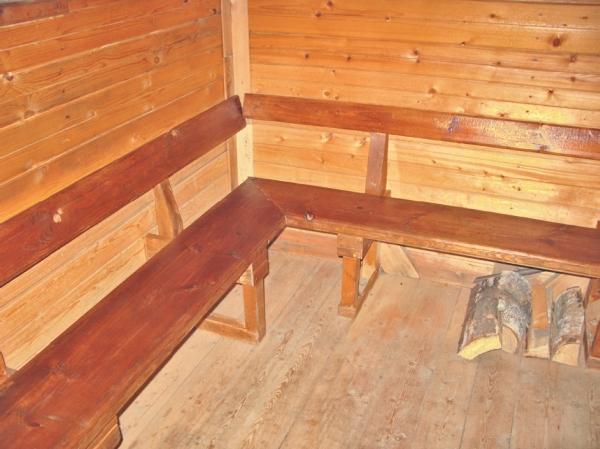

Фото 5.1.4. Комната отдыха оборудована самодельной угловой скамьей с весьма емким хранилищем «под лавкой»

Стена и перегородка рядом с печью защищены от перегрева тепловыми экранами: двухслойным на стенке парной и однослойным на перегородке 13.

Практически у входной двери расположены первые ступени лестницы на второй этаж, выполненной по схеме: полувинтовая с забежными ступенями (с углом поворота чуть больше 90°). Последнее обстоятельство позволило приблизить опорный столб 16 лестницы к перегородке 13 и тем самым уменьшить площадь, занимаемую лестницей.

По этому поводу следует сделать одно замечание. В плане лестница занимает площадь около 1 м ². Для комнаты, имеющей площадь около 8 м ², это многовато: остается-то всего около 7 м ². А что, если лестницу и занимаемую ею площадь снабдить еще и другими полезными функциями?

Для начала в углу подлестничного пространства были сделаны полки – на уровне третьей-четвертой ступенек. На тыльной стороне подступенка второй ступени разместился инструмент. На подступенках, начиная с третьей-четвертой ступенек и до самых высоких, пришлись к месту крючья для одежды. Под нижними ступенями оказалось достаточно площади для многочисленной дачной обуви, а в полу под лестницей удачно разместился люк погреба. Таким образом, лестница оказалась еще и весьма емким шкафом для инструмента, обуви, одежды и прочего, а люк погреба – в стороне от прохода.

Планировка позволила установить в комнате отдыха кухонный столик, на котором размещаются две одноконфорочных электрических плитки и двухконфорочная газовая плитка; холодильник и ящик для продуктов, не требующих при хранении низкой температуры (крупы и т. п.).

Перейдем ко второму этажу. Здесь есть свои нюансы. Так как комната второго этажа – летняя, было решено сделать восточную стенку с большим остеклением. Чтобы пользоваться баней круглогодично, лестничный проем был снабжен откидной утепленной крышкой (фото 5.1.5). Она фиксируется на весь дачный сезон в открытом положении специальной задвижкой и закрывается на зиму, в течение которой баня и функционирует только как баня.

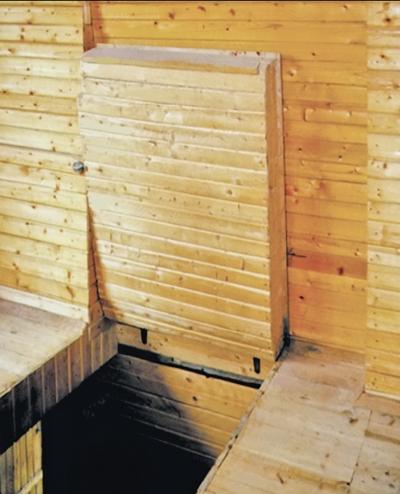

Фото 5.1.5. Лестничный проем оборудован откидной утепленной крышкой

При строительстве решалось несколько технических задач, в том числе – как лучше установить печь, сделать пол и провести печную трубу. Металлическая печная труба (рис. 5.1.3), представляющая собой самостоятельную, закрепленную на постройке конструкцию, выполнена коленчатой, целиком сварной, с одним проходом через стену постройки. Место это – опасное в пожарном отношении, но при таком решении труба проходит через конструкцию один раз вместо обычных трех: через потолок первого этажа, потолок второго этажа и крышу.

Трубы закреплены с помощью силовых хомутов. Хомут 2, фиксирующий горизонтальный участок трубы, соединен болтом с концами двух трубчатых растяжек, закрепленных шурупами 10 x 100 мм на стене строения. Участок трубы от стены до хомута и растяжки образуют жесткую пространственную ферму, посредством которой печная труба связана со строением. Верхняя часть трубы закреплена хомутом 3, соединенным растяжками из полосового железа с обрешеткой пологой части крыши.

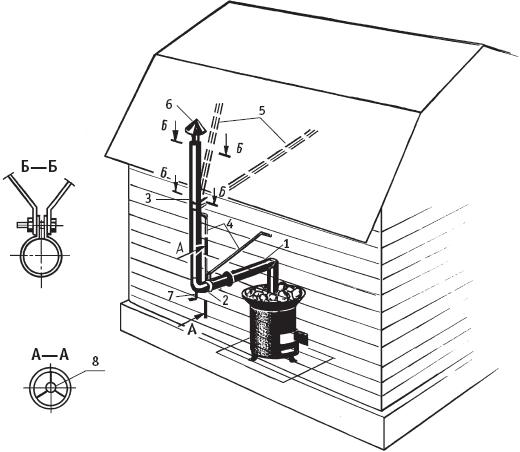

Рис. 5.1.3. Вывод печной трубы:

1 – коленчатая труба; 2,3 – силовые хомуты; 4 – трубчатые растяжки; 5 – плоские растяжки; 6 – подвижный грибок; 7 – тяга; 8 – дистанционатор

Функцию заслонки трубы выполняет «грибок» 6, жестко закрепленный на тяге из проволоки O6 мм. Противоположный конец тяги выпущен наружу из внутренней полости трубы через отверстие в нижней части ее вертикального колена. Наружный конец 7 проволоки загнут.

На верхнем срезе трубы, внутри нее, расположен дистанционатор (обеспечивает требуемое взаимное положение конструктивных элементов), сделанный из толстой шайбы и закрепленный на продольной оси трубы радиальными растяжками. Верхний конец тяги при сборке грибка-заслонки продет через отверстие дистанционатора и только потом соединен с грибком. В зависимости от высоты вертикального колена трубы и жесткости тяги число дистанционаторов может быть увеличено до двух-трех (тем больше, чем выше труба и менее жесткая тяга).

Для открытия заслонки нужно толкнуть загнутый нижний конец тяги вверх. Фиксация – за счет упругости загиба тяги в ее выходном отверстии. Для закрытия заслонки достаточно потянуть тягу вниз до посадки грибка на верхний срез трубы. С дымовым патрубком печи труба связана штатным сдвижным хомутом (патрубком), входящим в комплект поставки печи. Такая конструкция трубы позволяет, никак не затрагивая места ее крепления, отсоединять от нее печь, например, для ремонта или обслуживания, если в этом возникает надобность.

Серьезной проблемой стало изготовление пола в бане. Он должен быть теплым; с него должна быстро удаляться вода (не только в процессе банной процедуры, но и при уборке, мытье бани); пол должен быть быстросохнущим, т. е. вентилируемым. Пол (рис. 5.1.4) содержит все традиционные элементы своего устройства: половые лаги, чистый пол, черный пол, утеплитель. Дополнительно в пространстве между чистым и черным полами устроен водосборник из кровельного оцинкованного железа.

Для получения необходимого профиля водосборника и его фиксации потребовалось особое выполнение лаг (сеч. А-А), то есть изготовление их разрезными. Профиль водосборника в направлении поперек досок чистого пола обеспечивается формой разреза лаги, а в направлении вдоль – путем уменьшения размера «а» от лаги к лаге по мере приближения к нижней точке водосборника, в которой установлена сливная воронка, герметично соединенная со сливным трубопроводом.

В верхней части лаг делаем пропилы, которые делят лаги на три части: нижнюю – сплошную и два верхних клина, образующие «окна» в лагах для протока воды через них вдоль «продольного» желоба водосборника. Ширина окон «b» выбрана с тем расчетом, чтобы она была меньше ширины доски 2 чистого пола.

Рис. 5.1.4. Устройство пола в парной и мыльной:

1 – половые лаги; 2 – доски чистого пола; 3 – доски черного пола; 4 – утеплитель; 5 – водосборник; 6 – сливная воронка; 7 – сливной трубопровод

Последовательность сборки пола меняется по сравнению с традиционной. После монтажа нижних (цельных) частей лаг и черного пола с последующей закладкой утеплителя ведут монтаж водосборника с подгонкой его профиля к лагам (вот тут-то и образуется требуемый профиль водосборника). Далее производят сборку лаг (гвоздями в ребро) с окончательной фиксацией водосборника в конструкции пола и последующей настилкой чистого пола.

Добавлена еще одна завершающая операция – выполнение сливных отверстий в полу (на плане показано возможное расположение в полу мыльной отверстий диаметром 10–14 мм). Отверстия эти не портят вида пола, однако весьма функциональны. Их число, диаметр и расположение позволяют профилировать водные потоки на водосливе.

Обычно доски в поперечном сечении имеют естественный выгиб. Надо, чтобы сливные отверстия оказались во впадинах досок, а не на гребнях. Конкретное же число отверстий, их диаметры и расположение можно выбрать исходя из планировки бани. Сначала сверлят минимальное количество, а добавить число отверстий или увеличить их диаметры можно всегда.

Место установки печи на полу защищено от перегрева асбоцементным экраном из плоских листов, закрепленных поверх подложки из асбестовой ткани.

Поскольку описание этой бани на протяжении последнего десятка лет публиковалось несколько раз и вызвало обратную связь, самое время и место ответить как заинтересованным, так и скептикам.
