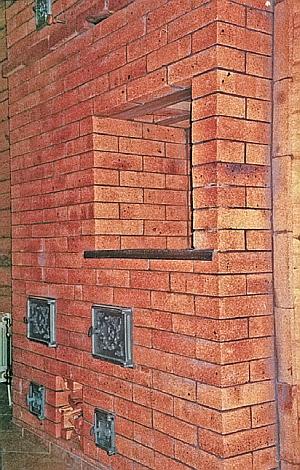

Некоторые особенности кладки печи.Как правило, все помещения бани имеют небольшую высоту, поэтому в целях обеспечения компактности печи формирование зольника ведется уже со второго ряда.

На 4-м рядуустанавливают колосники и водогрейный бак. Внутри топочной камеры выложена дополнительная облицовочная кладка из огнеупорного кирпича (футеровка) без перевязки с основной кладкой.

Через 2–3 ряда после перекрытия топочной дверки устанавливается духовой шкаф. Для компенсации теплового расширения по периметру его лицевой части в местах соприкосновения с кладкой шкаф следует обернуть негорючим материалом. Для этого лучше всего подходит кремнеземная вата. Перекрытие топочной камеры необходимо проводить напуском 1/2 кирпича. Задвижку можно поставить в любом ряду на восходящем дымоходе или трубе.

Экспресс-каменка(конструкция вторая) . Свою оригинальную конструкцию группа печных мастеров предложила, решая весьма непростую задачу: печь-каменка должна быть открытого типа (огонь в таких конструкциях непосредственно не соприкасается с камнями, что дает возможность начать париться уже в период топки печи); она должна отапливать сразу 3 помещения – комнату отдыха, моечное и парное отделения, а также нагревать воздух в парилке до 90° С через 2 часа после растопки и сохранять

его в таком тепловом режиме длительное время.

Рис. 6.3.1. Печь-каменка с водогрейным баком по Е. Гудкову (порядовки)

В основу работы каменки заложен принцип естественной конвекции воздуха: холодный втягивается в нижние духовки-цилиндры, нагревается от камней и раскаленного металла и по вваренным патрубкам (разрез печи по Б-Б, рис. 6.3.2) поступает в верхние цилиндры-духовки.

Рис. 6.3.2. Экспресс-каменка по Е. Гудкову: задвижки устанавливаются на 24-м и 28-м рядах. На чертеже они не показаны

Необходимые материалы и печные приборы:

1. Кирпич шамотный 700 шт.;

2. Глина шамотная 120 кг;

3. Песок 0,5 м ³(50 ведер);

4. Уголок 32x 32x 4 мм – 400 мм;

5. Проволока стальная O1,5 мм – 15 м;

6. Асбестовый шнур O5,0 мм – 80 м;

7. Топочная дверка 250x 270 мм – 1 шт.;

8. Поддувальная дверка 140x 140 мм – 2 шт.;

9. Задвижка 270x 140 мм – 2 шт.;

10. Колосниковая решетка 300x 200 мм – 1 шт.;

11. Цилиндры-духовки (250 мм, длиной 630 мм) – 4 шт.;

12. Водогрейный бак из нержавеющей стали V = 30 л 1 шт.

Об особенностях кладки(см. рис. 6.3.2) .

Ряды 1–5.Кладка ведется обычным способом на глиняно-песчаном растворе с использованием шамотного кирпича (можно взять красный полнотелый, пластичного прессования, марки не ниже М-150).

Ряд 6.Внутри топки укладывается по периметру с перевязкой швов кирпич (на ложок) для увеличения теплоаккумулирующей массы кладки.

Ряды 7–9.Общепринятая кладка с перевязкой швов.

Ряд 10.Примененная в этом ряду перевязка швов целесообразна при использовании отрезного диска и шлифовальной машинки («болгарка»).

Ряды 11–20.Закладываются цилиндры-духовки. Для амортизации расширения при нагреве их необходимо обмотать асбошнуром или иным термостойким материалом в тех местах, которые соприкасаются с кирпичной кладкой.

Ряды 21–25.Перекрытие топочной камеры осуществляется постепенным напуском (на «1/4») кирпича.

Ряды 26–27.Декоративный карниз, венчающий кладку печи.

Ряды 28–29.Начало печной трубы.

После сушки печи были проведены замеры температуры в парильном отделении. Термометр находился на расстоянии 30 см от потолка на стене напротив печи. Время нагрева воздуха от комнатной температуры до 90° С составило 1 час 15 минут (при объеме парной V = 8,66 м ³).

6.4. Электрокаменки в бане и сауне

Многих проблем, связанных с топкой банных печей, можно избежать, установив в бане электрическую печь. С одной стороны, не нужны дрова, отпадает необходимость в печных трубах, с которыми связано столько всего, а с другой – «бесплатный сыр бывает только в мышеловках», т. е. имеется своя специфика, с которой и разберемся.

Для саун выпускается широкий ряд электрических печек – экологически чистых, эффективных, компактных и легко устанавливаемых. Электропечи состоят из корпуса, электронагревателей и тепловой защиты. Корпус печи делают сварным или сборным на болтах из листовой стали толщиной 2–3 мм. В корпусе предусматриваются щели для лучшей теплоотдачи. Тепловую защиту выполняют или из нескольких стальных экранов, расположенных последовательно друг за другом, или в виде кирпичной кладки.

У электрической печи отсутствуют вертикальные вентиляционные каналы, меньше масса камней, а у некоторых моделей они вообще не используются. Горячий воздух в парную нагнетают вентилятором, и тогда электропечь работает как калорифер.

Электрическая каменка представляет из себя металлический корпус с вертикальными вентиляционными каналами с трех сторон. Корпус заполняется тщательно промытыми камнями размером 4–8 см, которые накладываются на решетки неплотно. Потребная мощность электрокаменки зависит от внутреннего объема парилки, а размеры, масса ее и камней определяются моделью каменки. От массы камней зависит быстрота нагревания парилки. Если их сравнительно мало, быстрее нагревается сауна, при большем количестве камней можно получить «мягкий и пышный» пар. Камни либо находятся в непосредственном контакте с нагревательными элементами, либо (в некоторых моделях) лежат на поддоне со щелями, где они и нагреваются. При непосредственном контакте камни прогреваются лучше.

В электрических печах-каменках используются трубчатые электронагреватели (ТЭНы) или низкотемпературные ленты-пластины (НТЛП). При применении ТЭНов сравнительно высокая температура нагревательного элемента (600–800 °С), расходуется кислород, требуется много электроэнергии (около 1 кВт/м ³), время разогрева помещения до 90 °С составляет 40–50 мин., до 120 °С – 60–80 мин. При использовании низкотемпературной ленты-пластины (температура элемента до 250–400 °С) сохраняется кислород, меньше расход электроэнергии (около 0,6 кВт/м ³), сокращается время разогрева помещения (примерно в 1,5 раза). КПД НТЛП достигает 98 %. К тому же НТЛП экологически чистые, пожаробезопасные и долговечные.
