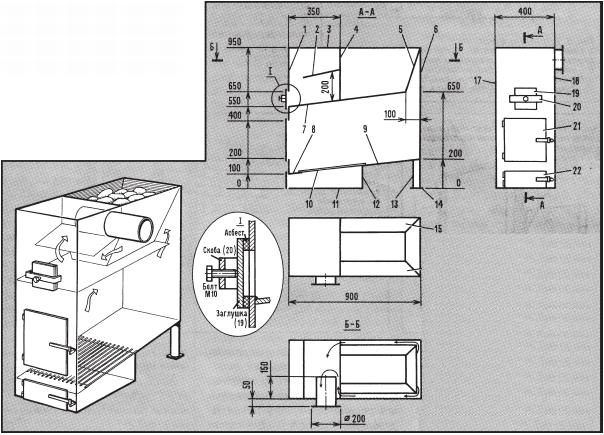

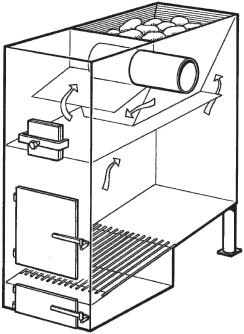

Рис. 6.5.4. 2-й вариант печи В.П. Филипьева для большой сауны

Материал для печей – листовая сталь толщиной 6 мм. В качестве колосников используются стальные арматурные прутки O22 мм, установленные с зазором 3–5 мм. Металлическую печь устанавливают непосредственно в сауне. Топка обращена в сторону комнаты отдыха и своей передней поверхностью отапливает это помещение. Боковая стенка корпуса печи прогревает моечную, основное тепло забирает сауна.

Для противопожарной безопасности печь обкладывают установленной на едином с нею фундаменте защитной стенкой толщиной в полкирпича (рис. 6.5.5). Кладку выполняют из красного кирпича на цементном растворе. Стенка, отделяющая моечную от сауны, отстоит от боковой поверхности печи на расстояние не более 1 см. Кирпич укладывают в шахматном порядке в зоне боковой стенки печи, а не доходя 5–6 см до ее верха, кладка переходит в сплошную до потолка. Образованные в кладке проемы позволяют печи прогревать моечную излучением.

Поверхность кладки со стороны моечной можно обложить керамической плиткой, не перекрывая проемы. Со стороны комнаты отдыха для предотвращения ожогов печь заглублена в сауну на 10 см и полностью открыта. На уровне верха корпуса печи кладку стенки переводят в сплошную до потолка. При кладке нужно оставлять между кирпичом и печью тепловые зазоры: боковые – 5 мм, а вертикальные – 10 – 20 мм. В сауне для предотвращения ожогов и уменьшения прямого излучения раскаленной печи до ее верхней части выкладывают стенку кирпичом, располагаемым в шахматном порядке, с отступом на полкирпича от корпуса печи. Кладку связывают со стенкой, примыкающей к топке.

Расстояние от корпуса металлической печи до любой деревянной стены с учетом защитного слоя кирпича должно быть не менее 25 см. Так как мощное тепловое излучение верха печи сопровождается еще и высокой температурой восходящего воздуха, деревянный потолок над печью также необходимо защитить. Был случай, когда при хорошей теплоизоляции боковых стенок печи возгорание бани началось с потолка, который был изолирован в этом месте только слоем жести. Лучше изолировать тем же кирпичом, уложенным плашмя над зоной печки на металлических уголках, закрепленных, например, между балками перекрытия или на специальных, приваренных к печи стойках. Размеры экрана над печью должны превышать ее собственные размеры в плане не менее чем на 25 см.

Рекомендуется следующий порядок обустройства сауны. После изготовления фундамента сверху кладут по всему периметру двойной слой гидроизоляции и два ряда кирпичной кладки на цементном растворе. Со стороны топки кладка на четверть кирпича должна быть смещена в сторону сауны для удобства выгребания золы. Пол комнаты отдыха желательно расположить на 2 слоя кирпичей ниже днища корпуса печи. Перед печью на пол укладывают 1 слой кирпичей размером не менее 51x 51 см, так как стального листа не достаточно из-за сильного теплоизлучения. Пол в сауне нужно поднять на 2–3 слоя кирпичей выше, что обеспечит лучший прогрев пола. Высота сауны – не более 220 см.

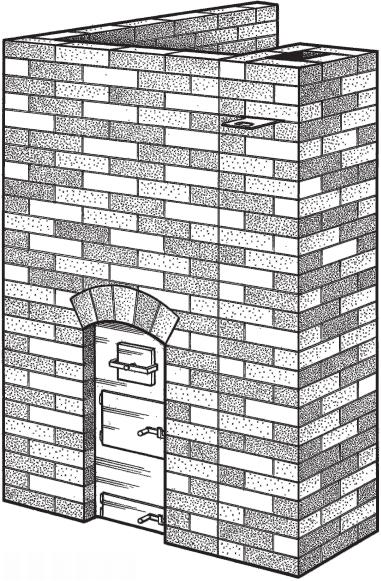

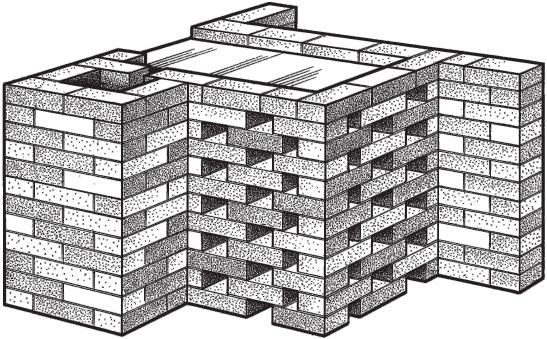

Рис. 6.5.5. Кирпичные ограждения металлических печей-каменок

После установки печи приступают к кладке защитных кирпичных стен и трубы. При наличии камина выходной патрубок печки наращивают соответствующей стальной трубой, которую вводят в отдельный дымоход сечением в 1/2 кирпича в кладке камина, объединяющийся затем с основным его дымоходом (сечением не менее чем в кирпич) в верхней части камина. Зазоры между кирпичной кладкой и металлической трубой печи должны быть не менее 5 мм по горизонтали и не менее 20 мм по вертикали для компенсациитеплового расширения деталей печи при топке. Зазоры следует уплотнить асбестом или стекловатой.

Печная труба не должна перевязываться с другой кладкой. С камином кирпичный экран можно перевязать 2–3 раза. В местах стыковки труб необходимо предусмотреть чистки. Задвижки печей устанавливают в кладке трубы. При топке сухими дровами для нагрева сауны объемом 20 м ³до температуры 100° С в летнее время требуется около часа. При разогреве сауны печь топят интенсивно, далее для поддержания необходимой температуры оставляют гореть не более 4–5 поленьев. Так как металлические печи очень производительны и рассчитаны на быстрый прогрев бани, чрезмерная неконтролируемая топка после достижения заданной температуры может привести к перегреву сауны и загоранию деревянных конструкций.

Итак, что же можно уяснить из этого раздела? Главное – это то, что выбор банных печей поистине огромен, как покупных, тех, что можно изготовить на заказ, и тех, что можно сделать самостоятельно. А на что нужно обратить самое серьезное внимание? Ну конечно же на противопожарную безопасность, особенно в случае выбора металлической печи. Судите сами – печь, обладающая мощностью 67 кВт, позволяет получить температуру на поверхности стенок топки 700–800 °С. Вот почему, несмотря на наличие навесных экранов корпуса, металлические печи промышленного изготовления (а самодельные тем более!) в обязательном порядке как минимум должны иметь деревянные ограждения (фото 6.5.5). Если общая конструкция бани (компоновка и материалы ограждений) позволяет, металлическую печь ограждают кирпичной кладкой (фото 6.5.6).

Фото 6.5.5. Металлические печи в обязательном порядке как минимум должны иметь деревянные ограждения

Фото 6.5.6. Если общая конструкция бани (компоновка и материалы ограждений) позволяет, металлическую печь ограждают кирпичной кладкой

6.6. Печные трубы

Наиболее традиционные насадные трубы, как правило, применяются и с наиболее традиционными же каменными печами. Коренные же трубы сами по себе представляют солидные сооружения, создание которых должно иметь под собой весомые основания. Вот почему о печных трубах резонно говорить применительно к печам и каминам. А как быть с металлическими печами, доля которых в отоплении бань неуклонно увеличивается? Тут есть много вопросов.

Утепление дымовых труб.Асбестоцементные трубы утепляют нанесением теплоизоляции на наружные поверхности. Выше холодного чердачного перекрытия их утепляют кирпичной кладкой или минеральной ватой, утрамбованной между наружными поверхностями трубы и стальным кожухом, изготовленным из кровельного или оцинкованного железа. При определении диаметра стального кожуха исходят из того, что зазор между поверхностью асбестоцементной трубы и кожухом должен быть не менее 60 мм. Стальной кожух рекомендуется выполнять отдельными звеньями высотой не более 1,5 м. Звенья отдельных соединительных труб должен плотно, без зазоров, входить одно в другое не менее чем на 100 мм.

Изоляцию труб выполняют до верха трубы. Верх устраивают с небольшим наклоном, а пространство между трубой и кожухом замазывают цементным раствором повышенной консистенции.

Асбестоцементные и гончарные трубы можно утеплять на чердаке и выше кровли, заключая их в специальные короба из шлакобетонных плит. Пространство между наружными стенками труб и плитами заполняют мелким шлаком.

Независимо от применяемых несгораемых материалов утепленные трубы следует периодически осматривать и исправлять самые незначительные дефекты. При осмотре облицовку, щиты и каркас снимают. В целях противопожарной безопасности чердачное пространство должно содержаться в идеальном порядке.
