Прокладывать трубы придется и горизонтально (под полом или на чердаке), и вертикально (в стенах). Особенно это актуально для многоэтажных домов. Сборку водопровода нужно вести последовательно, от одного помещения к другому.

Горизонтальная прокладка труб

Если доме подвесные полы, то трубы можно крепить пластиковыми хомутиками прямо к перекрытиям или, если они проходят перпендикулярно к перекрытиям, провести в отверстия, просверленные в связках перекрытий. Диаметр отверстий должен быть на 12 мм больше диаметра трубы. Шире отверстия делать не рекомендуется, так как они делают перекрытие менее прочным.

На чердаке трубы прокладывают поверх перекрытий.

Крепление

труб должно быть таким, чтобы удержать их в том направлении, в котором проложили, и в то же время таким, чтобы трубы могли смещаться в осевом направлении.

Крепят трубы двумя способами: подвижным и неподвижным (последний вид представлен на рис. 102). Если труба имеет наружный диаметр до 40 мм, то ее можно крепить крючьями или сваркой; если диаметр трубы больше – ее укладывают на кронштейны и подвески.

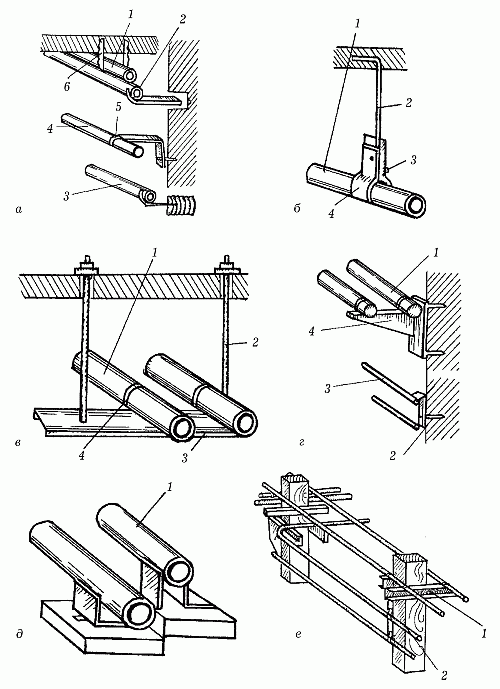

Рис. 102. Виды неподвижного крепления труб: а) 1 – скобой; 2 – на кронштейне; 3 – крючком; 4 – на кронштейне и хомуте; 5 – хомут; 6 – скоба; б) 1 – на подвеске; 2 – тяга; 3 – болт; 4 – хомут; в) 1 – на подвеске с опорной балкой; 2 – тяга; 3 – балка; 4 – хомут; г ) 1 – на кронштейне с подкосом; 2 – дюбель; 3 – сваркой к кронштейну; 4 – хомут; д) 1 – к уголкам; е) 1 – хомут; 2 – к опорным столбам или колоннам

Между трубами при креплении должно сохраняться определенное расстояние. Трубы с внутренним диаметром 15, 20 и 25 мм без изоляции крепятся друг от друга на расстоянии 2,5, 3 и 3,5 м, с изоляцией – 1,5 и 2,2 м.

Не следует забывать, что при необходимости трубы нужно хорошо изолировать, чтобы они не промерзли. Причем изолировать нужно не только трубы с горячей водой, но и с холодной.

Существует много способов изоляции, однако наиболее часто используют два. Первый (более дешевый) заключается в том, что трубы обматывают изоляцией из минеральной ваты или стекловолокна. Один конец изоляции закрепляют у основания трубы, потом ее наматывают внахлест по всей трубе. Изоляция время от времени фиксируется клеем. При этом не следует забывать о личной безопасности: надо надеть перчатки, защитный костюм, очки и респиратор. Второй способ состоит в использовании специальной трубчатой изоляции, которую надевают на трубу по всей длине и заклеивают изоляционной лентой.

Вертикальная прокладка труб

Если стены сделаны из древесно-рамочных конструкций, то проложить трубы будет легко. Конечно, лучше их прокладывать вместе с установкой стен, чтобы потом не пришлось портить обшивку. Однако, если по каким-то причинам сразу этого сделать не удалось, то для вертикальной прокладки просверливают с верхнего этажа или с чердака в готовой стене оголовок, а потом вырезают в стене куски сухой штукатурки и просверливают в этих местах отверстия в связках и стойках.

После штукатурку устанавливают на место и швы затирают. Низ рамы стены сверлят с нижнего этажа, для этого снимают несколько досок пола и прокладывают трубы.

Для того чтобы проложить трубы в кирпичной стене, в ней вырубают небольшой желобок (его глубина и ширина должны соответствовать размерам трубы). Трубу закрепляют хомутиками, а стену зашпатлевывают. Этот способ подходит только для труб с холодной водой; горячие трубы сушат штукатурку, и она начинает отваливаться. Трубы с горячей водой крепят к стене снаружи.

Если стены бетонные, лучше установить трубы поверх стены, также прикрепив их хомутиками.

Расстояние между закрепленными вертикальными трубами должно быть равно 3 м.

Соединение систем отопления и водоснабжения

Соединять трубы можно несколькими способами. Например, соединения труб с помощью

муфт и короткой резьбы используются если нужно соединить длинную нитку водопровода. Причем надо помнить, что демонтаж в этом случае будет невозможен. Это объясняется особым видом резьбы – последние витки на ней имеют меньшую глубину, что обеспечивает надежное запирание.

Этот вид соединения труб имеет свою последовательность выполнения. Сначала на резьбу одной трубы по часовой стрелке накладывают уплотнитель (ленту ФУМ, прядь и т. п.), причем первые витки оставляют без уплотнителя, чтобы проще было потом надевать муфту. После этого на уплотнитель с помощью трубного ключа накручивают муфту до ее заклинивания, а следующей ввинчивают вторую трубу.

Как уже было сказано, демонтировать такое соединение без отрезания трубы будет невозможно (нельзя вращать один участок трубы относительно другого в собранном виде). Поэтому в целях профилактики протечек можно на резьбовое соединение поверх уплотнителя нанести слой масляной краски.

Этой последовательности выполнения следует придерживаться при монтаже угольников и тройников.

Например, для того чтобы соединить трубы на переходнике, сначала вставляют один конец трубы в переходник и затягивают гайку, сжимая уплотнительную прокладку. Ту же операцию проделывают и с другой трубой. Можно это делать одновременно, затягивая гайки гаечными ключами на 1,5 оборота. В отличие от вышеописанного соединения трубы на переходниках можно разобрать и снова собрать.

Также при сборке трубопровода применяются сварные соединения, но для их выполнения лучше вызывать специалиста. А вот запаять можно и самостоятельно. Запаянные соединения получаются дешевле и прочнее.

Чтобы соединить трубы с помощью запаивания, необходимо приобрести переходники с припоем. В этом случае будет достаточно вставить трубы в переходник и нагревать их горелкой до тех пор, пока с обоих концов переходника не покажется расплавленный припой.

Особо надо остановиться на подключении к системе отопления радиаторов – излучающих элементов. Самым известным радиатором является обыкновенная чугунная батарея. Ее подключение проходит по особым правилам, которые необходимо знать. В первую очередь выворачивают заглушки. Радиатор вешают на стену, причем так, чтобы можно было ввернуть наружную резьбу втулки (сгоняемой с длинной резьбы подводящей трубы) как можно глубже в батарею. Если система отопления с верхней разводкой, то и отводящую, и подводящую трубы подключают с одной стороны радиатора. Если длина труб, подходящих к батарее, превышает 15 см, то между ними следует установить специальные стойки-распорки, которые крепят сваркой.

Трубы после монтажа необходимо покрасить. Радиаторы красить нужно несколько иным способом, чем обычно. Еще не окрашенную батарею нужно сначала загрунтовать антикоррозийным грунтом и дать ему хорошо просохнуть. Потом можно приступать к окраске, причем лучше не пользоваться масляной краской, так как от нагрева она темнеет и, кроме того, выделяет летучие вещества.

Специалисты рекомендуют в качестве окрашивающего состава использовать канифольный лак (смесь 3 частей скипидара и 2 частей канифоли).

Кроме чугунных, выпускаются радиаторы алюминиевые (из двойного металла), представляющие собой двойной сердечник, гарантирующий прочность, и корпус из алюминия, который обладает высокой теплоотдачей.

Радиаторы можно сделать различными по ширине и высоте; это возможно, потому что радиаторы набираются посекционно, также они могут иметь разную высоту. Это позволяет подбирать радиаторы соответственно площади помещения: в гостиную – высокий и широкий, а на кухню, где и так достаточно жарко, можно поставить небольшой излучающий элемент. Они выпускаются разных цветов, поэтому легко вписываются в любой интерьер.
