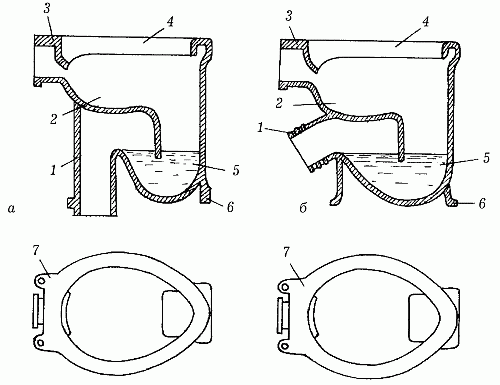

Рис. 109. Тарельчатые унитазы: а – с прямым выпуском; б – с косым выпуском; 1 – выпуск; 2 – чаша; 3 – горловина; 4 – водораспределительный желоб; 5 – гидравлический затвор; 6 – прилив основания унитаза; 7 – полочка

В задней части унитаза имеется полочка с выполненными в ней двумя отверстиями, к которым крепится сиденье.

В основании унитаза сделаны 4 отверстия для шурупов. С их помощью унитаз привинчивают к полу.

В последнее время все большую популярность приобретают унитазы модели «Компакт» (рис. 110) с низкорасположенным смывным бачком, устанавливаемым на полочке унитаза. Этот образец прост в установке и обслуживании, а также очень гигиеничен. Пожалуй, это одно из важнейших свойств модели «Компакт», потому что гигиена в ванной и туалетной комнате крайне необходима.

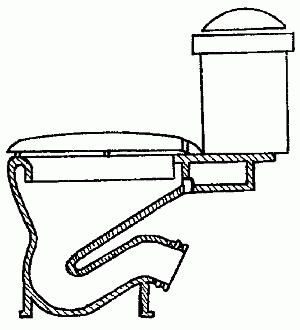

Рис. 110. Козырьковый унитаз «Компакт» с косым выпуском под углом 60°

Внутренняя канализационная сеть в дачном доме

Прокладку внутренних коммуникаций следует производить с высокой точностью и качеством, потому что от того, как она выполнена, в дальнейшем будут зависеть работа и срок службы этой сети.

Монтаж внутренней канализационной сети

Система канализации предназначена для удаления из дома всех загрязнений, образующихся в процессе санитарно-гигиенических процедур, а также хозяйственной деятельности человека. Помимо этого, на дачном участке часто устраивают канализацию для отведения талых и атмосферных вод.

Если дачный дом подключен к системе водоснабжения, можно смонтировать сплавную канализацию. В этом случае загрязнения удаляются водой. Бытовая канализация отводит загрязненную воду, оставшуюся после мытья посуды и продуктов, стирки белья, санитарно-гигиенических процедур.

Внутренняя канализационная сеть перемещает сточные воды из сантехнических приборов в стояк – вертикальный участок внутренней канализации, имеющий вывод в наружный канализационный трубопровод.

Самым оптимальным материалом для прокладки внутренней канализации является пластик. Герметизация раструбных соединений пластиковых труб проста и не представляет особого труда благодаря применению уплотнительных резиновых колец.

Кольцо устанавливают в желобке раструба, затем вставляют гладкий конец трубы, смоченный мыльным раствором для облегчения скольжения. Кроме того, современная промышленность производит огромное количество фитингов и соединительных частей, а это еще больше упрощает монтаж пластиковых канализационных труб.

Если на конце трубы нет фаски, то лучше всего ее снять заранее, чтобы соединение было более герметичным. Когда метка на гладком конце трубы достигнет раструба, то соединение можно считать выполненным.

Для того чтобы проверить, нет ли перекосов уплотнительного кольца, достаточно повернуть соединенные части относительно друг друга. Если они будут легко поворачиваться, то, стало быть, уплотнитель был уложен правильно.

При выполнении отводов от умывальника или мойки используют трубы с просветом, составляющим 50 мм (минимальный просвет равен 30 мм). Стояк и отвод от унитаза должны иметь внутренний диаметр, равный 100 мм.

Самое основное правило размещения внутренней канализационной сети – сгруппировать всю сантехнику вокруг стояка. Такой вариант дает возможность свести к минимуму горизонтальные участки трубопровода. Причин для этого несколько.

Во-первых, горизонтальные участки чаще засоряются, во-вторых, скрыть в подполье горизонтальную трубу довольно большого диаметра не так-то просто. А если учесть, что необходимо соблюдать правильный уклон, то протягивать длинные нитки трубопровода практически по диагонали через балки и лаги очень сложно.

В том случае, если планировка дома не позволяет сгруппировать все сантехприборы вокруг стояка, следует предусмотреть два вертикальных участка. Это лучше, чем прокладывать несколько горизонтальных трубопроводов к одному стояку.

Чтобы в канализационной сети не было разряжения и обратного тока сточных вод, стояк не должен иметь глухого верхнего конца.

Вертикальную трубу лучше всего вывести на чердак или даже на крышу, если дом с мансардой.

Для того чтобы в случае засорения не возникало проблем с прочисткой, рекомендуется на каждом участке трубопровода монтировать отдельную ревизию.

Если канализационную сеть монтируют из чугунных труб, то крепление горизонтальных участков, которые обычно располагаются ниже уровня пола, должно устанавливаться через каждые 2 м. Кронштейны могут опираться на стену (но это наименее предпочтительный вариант) или на кирпичные столбы-подпорки.

Герметизацию стыков выполняют путем зачеканки 2/3 глубины раструба смоляным жгутом с последующей заливкой оставшейся 1/3 цементным раствором (9 частей цемента марки 300 на 1 часть воды). Цемент можно заменить асбестоцементной смесью (1 часть асбестового волокна на 2 части цемента марки не ниже 400), которую перед употреблением следует разбавить водой – около 1/10 массовой части. Процесс выполнения герметизации стыков канализационных труб показан на рис. 111.

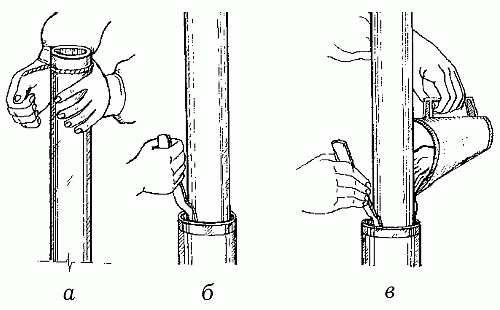

Рис. 111. Заделка стыков канализационных труб: а – навивка уплотнения; б – трамбовка уплотнения; в – заливка раструба асбоцементным раствором

Однако можно избежать утомительной и довольно трудоемкой зачеканки уплотнителя. Для этого следует загерметизировать раструбы водонепроницаемым расширяющимся цементом. Он быстро отвердевает, расширяясь и самоуплотняясь, а потому надежно закрывает стык. В данном случае смоляная прядь не понадобится.

Установка сантехнических приборов

Нормальное функционирование санитарно-технического оборудования во многом зависит от правильной его установки. Ниже подробно описан процесс монтажа унитазов, моек, раковин и пр.

Установка унитазов

Унитазы устанавливают на бетонные или плиточные полы и закрепляют с помощью дюбелей, шурупов или приклеивают. Между полом и унитазом кладут листовую резину, в которой вырезано отверстие для прямого выпуска унитаза. Существует еще один вариант крепления унитаза: его привинчивают к тафте (деревянная доска с отверстием для раструба), вмурованной в бетон.

Монтаж унитаза производят следующим образом. Выпускной отросток с наружными канавками смазывают суриком, изготовленным на основе олифы, потом туго наматывают смоляную прядь. При выполнении данной операции прядь не доводят до конца отростка на 3–4 мм, чтобы ее концы не попали в отверстие отростка и не стали причиной засорения трубы.

После этого прядь сверху смазывают суриком и устанавливают унитаз так, чтобы его выпускной отросток зашел в раструб. Следует проконтролировать правильность установки унитаза и только потом прикрутить его шурупами. Их нужно завинчивать аккуратно во избежание сколов у края отверстия под шурупы. Для того чтобы впоследствии можно было легко демонтировать старый унитаз, нужно шурупы перед за-кручиванием смазать тавотом, а под головку каждого шурупа подложить кусочек кожи или резины и металлическую шайбу.
