Следует отметить, что при монтаже и наладке электропроводки необходимо соблюдать чрезвычайную осторожность, так как несоблюдение мер безопасности нередко приводит к тяжелым травмам, ожогам.

В помещениях, относительная влажность воздуха в которых не превышает 60%, допускаются любые виды проводки.

В погребах относительная влажность воздуха обычно больше 75%. Поэтому тут можно применять открытую или скрытую проводку изолированными защищенными или незащищенными проводами, располагаемыми в трубах.

При скрытой прокладке трубы и каналы закрывают по всей длине на глубину не менее 10 мм, провода – на глубину не менее 5 мм. Скрытая прокладка в трубах удобнее тем, что в случае необходимости провода легко заменить.

Следует отметить, что прокладка в трубах и каналах двухпроводной и трехпроводной электрических линий не допускается.

Провода к осветительным приборам прокладывают сверху через потолок, проводку к розеткам и выключателям – внутри помещений снизу. В местах выхода каналов из панелей и перекрытий располагают узлы соединения проводов (рис. 160).

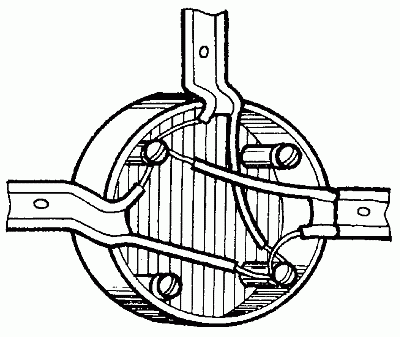

Рис. 160. Соединение проводов в ответвительной коробке

Концы проводов сваривают, изолируют и заделывают цементным раствором или гипсом.

До начала монтажа электропроводки определяют точные места для установки группового щитка, патронов и розеток. Затем размечают пути прокладки проводов, места их поворотов и проходов сквозь стены.

При разметке открытой проводки следует наметить места крепления проводов.

В отверстиях перекрытий укрепляют специальные металлические крюки, на которые подвешивают потолочные светильники (рис. 161).

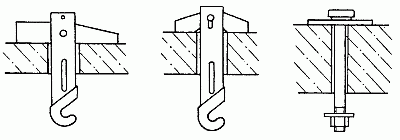

Рис. 161. Арматура для крепления светильников

Подвесы светильников изолируют от крюков пластмассовыми трубками.

Горизонтальную прокладку проводов осуществляют параллельно линии пересечения стены с потолком на расстоянии 10–20 см.

Магистрали штепсельных розеток прокладывают по горизонтальной линии, а спуски и подъемы проводов к розеткам, выключателям и светильникам – вертикально. По перекрытиям плоские провода прокладывают по кратчайшей трассе между распределительными коробками и светильниками, следя за тем, чтобы провода не перекрещивались и не подвергались механическим нагрузкам и повреждениям. Расстояние от проложенной параллельно линии электропроводки или от распределительной коробки до стальных трубопроводов не должно быть меньше 10 см.

Если линия проводки пересекает трубопровод, расстояние от нее до трубы в месте пересечения не должно быть меньше 5 см.

В качестве креплений для проводов используют жестяные скобки, представляющие собой полоски из жести шириной 10 мм. Полоски закрепляют в стене с помощью дюбелей.

Точки крепления провода располагаются на расстоянии не более 40 см друг от друга. Если провода пересекаются, точки крепления выбирают не дальше 5 см от центра пересечения.

Если крепление производят гвоздями на деревянной стене, расстояние между точками крепления должно составлять примерно 25–30 см. В этом случае распределительные коробки укрепляют на деревянном основании шурупами.

После измерения необходимых участков проводки нарезают провода, оставляя на каждом конце провода небольшой запас.

Затем провода выправляют, для чего их протягивают 2–3 раза через тряпку, зажатую в ладони. По предварительной разметке нарезанные провода закрепляют на бетонной или кирпичной стене вмазанными в нее изогнутыми обжимными металлическими скобками.

Провод под скобкой должен быть защищен слоем изоляционной ленты (рис. 162). Для того чтобы можно было повторно соединить провода в распределительной коробке или поменять розетку, вы-ключатель или патрон, концы проводов, вводимых в распределительные и электроустановочные коробки, должны иметь запас 6–7 см. При вводе проводов в коробку необходимо вырезать часть плоского разделительного основания провода. При этом нужно проследить, чтобы вырезанный участок не вышел за пределы коробки.

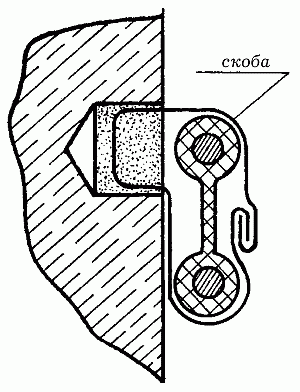

Рис. 162. Крепление плоских проводов металлическими скобами

Под действием содержащейся в воздухе влаги жилы проводов окисляются, что нередко приводит к нарушению контакта.

Чтобы этого избежать, необходимо тщательно изолировать концы жил в коробках. Изоляцию осуществляют с помощью изоляционной ленты.

Кроме того, изолированные концы проводов укладывают в коробке таким образом, чтобы они не соприкасались друг с другом, после чего коробку закрывают крышкой.

Выключатели и розетки защищенного типа при открытой проводке устанавливают на пластмассовых подрозетниках, прикрепленных к стене.

Диаметр подрозетника должен примерно на 1 см превышать размеры установленного на нем устройства.

Проводка кабелей во многом схожа с описанием прокладки обычных проводов. Однако токопроводящие жилы при этом крепятся несколько иным способом.

Для крепления легких небронированных кабелей с двумя жилами используют металлические скобки с одной лапкой или скобки с пряжками, прикрепленными к стене (рис. 163).

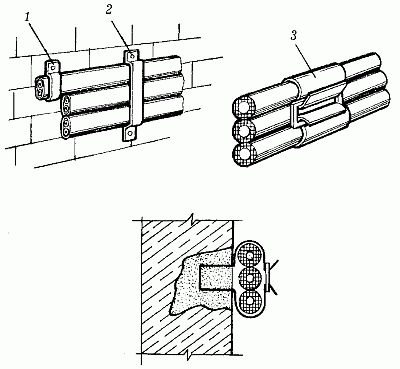

Рис. 163. Крепление кабелей различными скобами: 1 – с одной лапкой; 2 – с двумя лапками; 3– с пряжкой.

При прокладывании параллельно 2–3 кабелей применяют скобки с двумя лапками.

К бетонным, кирпичным или деревянным стенам скобки прикрепляют с помощью шурупов. Точки крепления кабеля располагают на расстоянии не больше 50 см друг от друга.

При поворотах линии радиус изгиба кабеля должен быть равен 10-кратному размеру его диаметра. Первую скобку располагают в 1–1,5 см от начала изгиба кабеля.

Перед подключением кабеля к розетке или выключателю его дополнительно закрепляют на стене на расстоянии 5–10 см от места ввода.

При прокладывании электропроводки в погребе или подвале используют стальные, полиэтиленовые, полипропиленовые и винипластовые трубы, металлические гибкие рукава.

Разметку труб начинают с расположения их концов, подходящих к электрощитам, электроприемникам, аппаратам управления. Затем размечают всю трассу, определяя места установки соединительных коробок, углы поворотов и точки крепления.

Перед монтажом трубы тщательно осматривают и в случае обнаружения каких-либо повреждений заменяют на непо-врежденные.

С помощью металлической щетки трубы очищают от грязи и ржавчины, после чего красят снаружи и внутри.

Размеченные в соответствии с трассой проводки трубы разрезают ножовкой, на концах нарезают резьбу, заусенцы снимают напильником.

Использование пластмассовых труб позволяет избежать соединений в местах поворотов трассы, так как такие трубы легко гнутся в горячей воде при температуре 100–130 °С.
