Рис. 76. Поперечный разрез стебля папируса
Другая находится в Бейт-эль-Вали, но, в отличие от колонны в храме Аменхотепа III, она высечена в скале (рис. 75) и имеет свою особенность – в ее верхней части проходит узкая лента, от которой и начинаются каннелюры. По четырем поверхностям этой колонны протягиваются плоские вертикальные полосы без каннелюр. В районе абаки эти полосы сходят на нет. Колонна сужается кверху, но не имеет энтазиса, или выпуклости.
Колонны, имитирующие растения, появились в очень древние времена. Их создавали в основном по образцу папируса, лотоса, лилии и пальмы.
Один из самых красивых типов колонн, созданных по образцу папируса, напоминает связку стеблей этого растения с раскрытыми цветками. Ствол такой колонны круглый в сечении и слегка сужается книзу, там, где находится плоская круглая база. На нижней части колонны вырезаны большие листья, обращенные

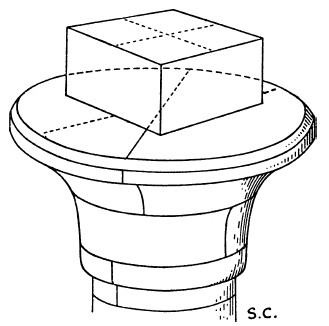

Рис. 77. Капитель колонны центрального нефа Большого зала в Карнаке. Мы видим пометки, сделанные рабочими для обозначения тех мест, куда надо устанавливать абаку и архитрав. Диаметр верхней части капители составляет около 6 м
Одним из наиболее впечатляющих примеров является Большая колоннада Луксорского храма, законченная фараоном Тутанхамоном (фото 39). Она немного меньше, чем центральный неф Большого гипостильного зала в Карнаке, и не имеет боковых рядов колонн меньшей высоты, но, вне всякого сомнения, гораздо красивее. Капители колонн великолепно очерчены и выступают далеко за пределы своих стволов. Десять колонн, стоящих по краям центрального нефа Большого гипостильного зала в Карнаке, имеют капители диаметром 5,49 м и состоят из нескольких крупных блоков (рис. 77). Половина верхней части капители высечена из одного блока, размеры которого, по самым грубым подсчетам, должны были составлять около 6 м в длину, 3 м в ширину и 0,75 м в высоту. Капитель такая большая, что строители посчитали нужным выложить ее из трех мощных слоев кладки. То, что египтяне придавали капители нужную форму уже после укладки блоков, подтверждается тем, что нижний горизонтальный шов проходит не там, где начинается собственно капитель, а чуть ниже (рис. 78). Для того чтобы высечь капитель такого размера, нужно было удалить большое количество камня.

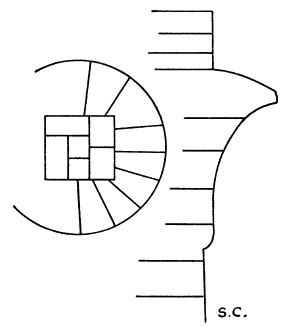

Рис. 78. Часть плана и продольного разреза капители папирусовидной колонны времен фараона Тахарки. Мы видим, что она сложена из небольших блоков (изображение этой колонны можно увидеть на фото 18)
Колонны гипостильного зала в Карнаке и Луксорского храма являются примерами очень прочных сооружений, предназначенных для поддержания огромного веса. А вот красивая колонна фараона Тахарки, единственная из десяти уцелевших, которая высится перед Вторым пилоном в Карнаке (фото 18), заслуживает особого внимания. Эти десять колонн в форме папируса имели такую же высоту, что и колонны центрального нефа Большого зала в Карнаке, но никогда не предназначались для поддержания гигантского веса, ибо они сложены из относительно некрупных блоков (рис. 78). Каждый барабан этой колонны не только состоял из большего числа блоков, чем обычно, но и имел гораздо больше слоев кладки и боковых швов. Многочисленные швы относительно безобидны, если на колонну не кладут больших архитравов или каменных плит, но если им приходится выдерживать огромную нагрузку, как в гипо-стильном зале в Карнаке, то они неизбежно разрушатся.
Капитель колонны Тахарки не выступает так далеко над стволом, как у колонны в гипостильном зале, а прямоугольный блок или абака поверх капители выложена из довольно мелких блоков. Колонны перед Вторым пилоном никогда не несли на себе крыши. С виду они, конечно, были очень красивы, но их конструкция оказалась очень неудачной. Только что построенные, со швами, заполненными строительным раствором, сплошь украшенные рельефами и росписями, они совсем не казались непрочными, но подтопление водами Нила и, возможно, землетрясения сыграли с ними злую шутку.
Второй тип колонн в форме папируса имитирует связку растений с закрытыми бутонами. Такие колонны создавались в эпоху V династии, и их прекрасные монолитные образцы можно увидеть в припирамидном храме фараона Сахура в Абусире (рис. 79). Высота этих колонн более 3,7 м. В эпохи, последовавшие за Древним царством, пространство между связками папируса заполнялось небольшими связками тростника, укороченными сверху и снизу. Как и у другого типа папирусовидных колонн, диаметр ствола в районе базы и ближе к вершине уменьшается. В самых лучших образцах этих колонн все связки, из которых состоит ствол, имеют не полукруглое, а немного заостренное сечение. Колонны такого типа преобладали в храмах XIX династии [36] , правда, к тому времени они выродились в приземистых уродцев, из которых самыми ужасными являются колонны эпохи Рамсеса II. Их стволы не имеют выступов, а сами они покрыты совершенно немыслимыми украшениями и надписями.
36
Месье

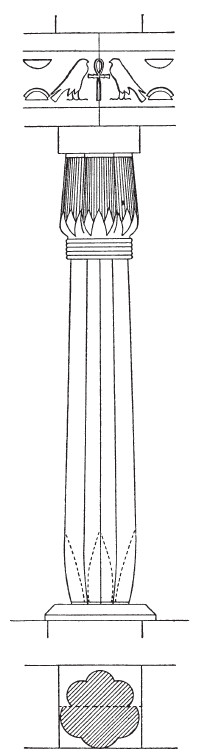

Жекье назвал этот тип колонн «одноствольными».Рис. 79. Монолитная гранитная колонна V династии из припирамидного храма фараона Сахура в Абусире
Колонны в форме лотоса (фото 40) появились одновременно со вторым типом папирусовидных колонн. Обе эти формы встречаются в храмах V династии в Абусире. На них мы видим несколько бутонов лотоса, стебли которого связаны между собой точно так же, как и стебли папируса. Оба типа колонн очень похожи друг на друга. У хороших образцов основная разница заключается в том, что диаметр лотосовидной колонны у основания не уменьшается, а связки имеют полукруглое сечение без заострения. Цветы папируса в них заменены бутонами лотоса. Между ними, под веревками, которыми обвязаны бутоны, помещены более мелкие растения. В этом папирусовидные колонны второго типа схожи с лотосовидными колоннами. На рисунках на стенах гробниц мы часто видим, что к вершинам колонн, которые поддерживают крыши домов или храмов, привязаны бутоны лотоса – этот обычай был очень распространен в Египте. С другой стороны, нет никаких сомнений в том, что колонны в форме лотоса произошли от колонн в форме папируса, поскольку слабые стебли лотоса никогда не использовались для поддержания крыш, какими бы легкими они ни были.
Рис. 80. Монолитная гранитная колонна в форме пальмы эпохи V династии из припирамидного храма фараона Сахура в Абусире
Судя по дошедшим до нас образцам, лотосовидные колонны создавались гораздо реже, чем папирусовидные. Мы можем увидеть их в Бени-Хасане и в сооружениях Среднего царства; кроме того, они были довольно широко распространены в саисский период и во времена Птолемеев.
Колоны, имитирующие пальму, также были найдены в храме фараона V династии Сахура, находящегося в Абусире (рис. 80). Они были известны в Среднем царстве, но от времен Нового царства до нас дошло всего два образца: первый – в храме Аменхотепа III в Солебе, а второй – в храме Сети I в Сесеби (оба находятся в Нубии). Пальмовидные колонны были очень популярны в эпоху Птолемеев, и только в это время их стволы точно воспроизводили ствол пальмы.
В египетских храмах встречаются и другие типы колонн, например цилиндрические, увенчанные квадратной абакой, и колонны странной формы, напоминающие опоры шатра. Подробное описание этих типов, а также красивых составных капителей, которые создавались непосредственно перед эпохой Птолемеев и во время нее, не входит в задачу этой книги, поскольку нас больше интересуют детали конструкций, а не их стиль.
Для точного установления архитравов в верхней части колонн металлическим инструментом наносились сплошные или пунктирные линии. Так размечали не только абаку, но и капитель, чтобы абака была обтесана так, как надо. Линии разметки видны не только на колоннах центрального нефа Большого гипостильного зала в Карнаке (рис. 77), но и на более низких колоннах, стоящих по бокам от них (рис. 81).

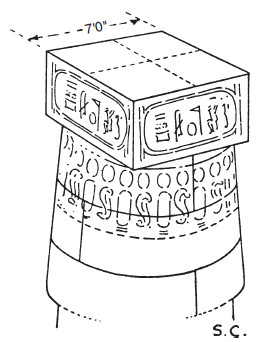

Рис. 81. Отметки каменотесов, оставленные ими на абаке колонны в Большом зале Карнака, XIX династия
Колонны, как стены и пол, всегда обтесывались после укладки блоков. Это подтверждается не только тем, что база или капитель часто бывают высечены из одного блока со стволом, но и частично или вообще не завершенными колоннами, сохранившимися до наших дней. Впрочем, таких колонн совсем не много, самый лучший образец можно увидеть в юго-восточном углу двора эпохи XXV династии, который расположен к востоку от Первого пилона в Карнаке. Отделка этих колонн, очевидно, была отложена до завершения строительства пилона, поскольку они наполовину погребены под строительной насыпью, с помощью которой он сооружался. Но по каким-то неизвестным причинам пилон так и не был достроен, а поскольку насыпь с течением времени сильно уменьшилась в размерах и практически исчезла, у нас появилась возможность рассмотреть угол двора. Здесь хорошо видны не только незаконченная колонна и архитрав, но и следы ремонтных работ, которые велись в маленьком храме Сети II, расположенном радом с северной башней пилона (фото 57). На колонне между горизонтальными швами блоков, образующих капитель, камень обтесан в виде колец, диаметр которых немного превышает диаметр соответствующих частей законченной колонны, стоящей рядом.

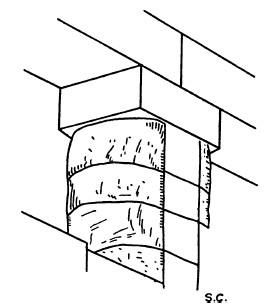

Рис. 82. Колонна храма Сети I в Абидосе. Проект храма подвергся изменению, и колоннада была превращена в стену. Со временем часть стены разрушилась, и стало заметно, в каком виде укладывались барабаны колонн
На месте восточной стены одной из комнат (на плане Бедекера она обозначена буквой F) в храме Сети I в Абидосе первоначально планировалось расположить ряд колонн. Блоки этих колонн видны до сих пор (рис. 82), поскольку стена, поглотившая их, частично разрушилась. Колонны были сложены из песчаника, и перед тем, как начать обтесывать их долотом и шлифовать, как и все остальные поверхности, им была придана нужная форма с помощью инструмента, который имел закругленный тупой наконечник.
