Строительство и архитектура в Древнем Египте

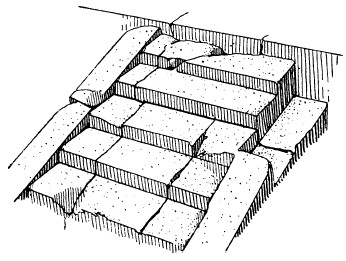

Рис. 111. Лестница в храме Эдфу

Лестницы, ведущие к дверям храмов, в которых каждый последующий зал располагается выше предыдущего, несомненно, являются усовершенствованными дромосами. Подступень у них очень низкая, а ступень – наклонная. Иногда по бокам таких лестниц делали простой бордюр, шедший наклонно снизу доверху, а в других случаях по обе стороны от ступеней оставляли камень, из которого потом высекали низкий парапет с закругленным верхом. Ступени никак не соответствуют ни вертикальным, ни горизонтальным швам кладки, поэтому можно сделать вывод, что они вырубались уже после укладки блоков (рис. 111).

В храме XVIII династии в Дейр-эль-Бахри лестница, ведущая на платформу, имеет ряд особенностей. Сначала был сооружен плоский наклонный подъем, а поверхность его гладко обтесана, а потом на него уложили новые блоки и вырубили в них ступени. Такой способ сооружения лестниц не имеет никаких преимуществ – скорее всего, архитектор изменил свой первоначальный план.

Внутри большинства крупных пилонов были сделаны лестницы, которые, как правило, поднимались от небольшой дверцы в одном конце башни до уровня дверной перемычки, а другие лестницы вели на крышу башни. Во время сооружения некоторых пилонов, например незаконченного пилона в Карнаке (фото 22), такой же наклонный переход вел из конца другой башни до перемычки дверного проема. После того как сооружение пилона закончилось, этот переход был заложен камнем. В более поздних пилонах, например в храме Эдфу, лестницы остались открытыми в обеих башнях – по ним можно добраться до помещений внутри пилона (рис. 56).

Существовало два способа сооружения лестниц в пилонах, которые обычно – но не всегда – зависели от того, состоит ли пилон из сплошной массы более или менее качественно уложенных блоков, или он представляет собой каменную коробку, заваленную грудой блоков (рис. 55). В первом случае вся лестница сооружалась из блоков, уложенных горизонтально, и из одного блока вырубались не только несколько ступеней, но и часть боковой стены прохода (фото 52). При втором способе блоки, шедшие на изготовление ступеней, обтесывались, образуя пологий спуск, и поверх них сбоку укладывали блоки для стен прохода (фото 53). Совершенно очевидно, что первый способ позволял сделать пилон более устойчивым. От эпох XVIII и XIX династий остались лестницы обоих типов, но в пилонах птолемеевского и римского времени блоки почти всегда укладывались горизонтально. Почти во всех лестницах, проходящих внутри пилонов, поверхности боковых стен были отшлифованы до ступеней лестниц, а плиты крыши просто укладывались над ними, причем снаружи они были обтесаны довольно грубо. При этом никаких мер, чтобы предотвратить сползание плит вниз, не предпринималось. Впрочем, в Большой галерее Великой пирамиды нижний край каждой плиты уложен в выемку, вырубленную в боковой стене (рис. 125).

В гробницах фараонов в Фивах, в тех случаях, когда нисходящий коридор имел слишком большой наклон, в нем вырубали ступени, между которыми проходила простая наклонная плоскость. Скорее всего, ее делали для того, чтобы саркофаг при опускании в гробницу не повредил ступени. В Большой галерее, ведущей в камеру царя в Великой пирамиде, ступени располагаются посередине, а пологие дорожки проходят по бокам, вдоль стен. Для чего они были сделаны, мы не знаем, как не знаем и того, зачем через определенные промежутки в них были сделаны глубокие выемки.

Не следует, однако, думать, что египтяне никогда не строили лестниц, ступени которых изготовлялись из отдельных блоков. В отдельных складах при храмах V династии в Абусире были найдены лестницы, идущие вдоль стен на крышу или на верхний этаж, которые были высечены из отдельных небольших блоков. В одном месте на стене сохранилась даже линия, отмечавшая наклон лестницы, которая должна была быть построена вдоль этой стены.

Современная форма лестницы, у которой ступень представляет собой консоль, укрепленную в стене, в Египте неизвестна. Впрочем, лестница, опирающаяся на деревянные балки, вполне могла быть привычной для египетских домов.

Глава 17 Арки и разгрузочные своды

Хотя кирпичные арки были известны уже в эпоху первой династии, не найдено еще ни одной каменной, созданной ранее эпохи Среднего царства. Каменная арка современного типа, где клинчатые блоки удерживаются на своем месте и подпирают друг друга за счет трения, в египетских сооружениях не встречается. Единственной каменной аркой, которую знали египтяне, была ложная арка, вырубленная в уже уложенных блоках остроконечной или ступенчатой крыши.

Кирпичные арки были двух типов: арки, сооруженные из обычных строительных кирпичей, и арки, которые строились из кирпичей, имевших специально приданную для этого форму.

Арки первого типа появились очень давно, но никогда, насколько нам известно, не перекрывали пространства шириной более нескольких футов. В большой мастабе III династии в Бейт-Халлафе такой аркой перекрыт наклонный спуск. Она описана Гарстангом в его книге «Махасна и Бейт-Халлаф» следующим образом: «Эта арка, подобно другим известным нам аркам того же периода, была сооружена из кирпичей обычной формы, уложенных боком друг к другу, а пространство над ними было заполнено булыжниками и строительным раствором, что и позволило создать нужную клиновидную форму…» В наши дни такие арки сооружаются с помощью вспомогательного слоя, называемого «кружалом», которое после завершения строительства разбирается, а если ширина пролета невелика, то арку выкладывают без него. Скорее всего – хотя мы в этом и не уверены – в Древнем Египте для создания кирпичных сводов кружало не использовали, ведь если бы оно применялось, то создавались бы более крупные арки этого типа, а более мелкие были бы выполнены более аккуратно. Достаточно, однако, понять, что египтяне, по-видимому, знали принцип создания истинной арки. Арки, в которых кирпичи уложены продольно – ложками, – как, например, в мастабе в Бейт-Халлафе, строились почти во все эпохи, особенно для перекрытия небольших гробниц. Изредка такие арки сооружались и из небольших, грубо обтесанных каменных блоков. На внешней стороне арки, где кирпичи расходятся, пространство между ними всегда заполнялось булыжниками или черепками.

Второй тип арки, которыми перекрывали широкие пролеты и применяли для поддержания большого веса, сооружали из гораздо более тонких кирпичей, чем те, что использовались при кладке стен. Их размеры были примерно 36 х 18 х 4 см. Пока они были еще сырыми, на одну или обе их самые широкие плоскости пальцами наносили шероховатости. Они укладывались длинными краями так, чтобы получались кольца (рис. 112), причем каждое последующее прилегало к предыдущему. Подобные арки иногда создавались в эпоху Древнего царства, но самые лучшие примеры такого типа находятся в Рамессеуме (фото 37). Сооружение колец начинали от стены, расположенной в конце тоннеля. Если, как в случае с арочным проходом, стены в конце не было, то эту стену сооружали специально, а после окончания строительства разбирали. На внешней стороне кольца пространство между кирпичами заполняли булыжниками или черепками, точно так же, как это делали в арках первого типа. Сложив одно кольцо, строители укладывали на него несколько других. В некоторых из них кирпичи располагались наклонно, а в других – стоймя.

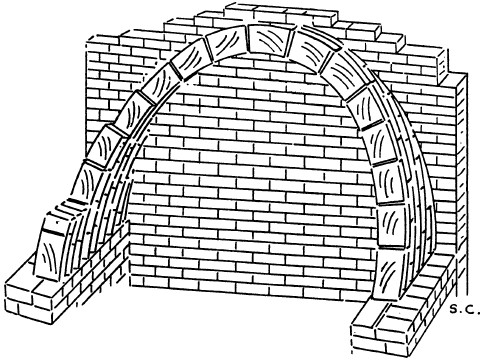

Рис. 112. Способ сооружения арки без кружала, с помощью специально приспособленных для этого кирпичей. Рамессеум, Фивы

В больших проходах под аркой в качестве кружала использовали кольцо специально приспособленных для этого кирпичей. С его помощью создавали ряд колец из обычных кирпичей, уложенных вдоль оси туннеля ложками (рис. 113).

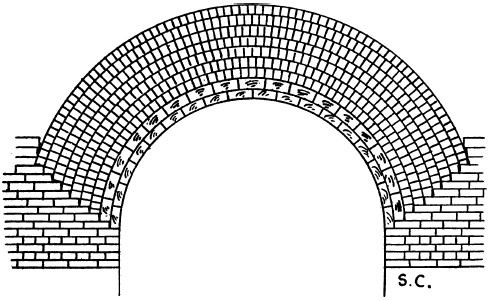

Рис. 113. Большая кирпичная арка, внутренние кольца которой сложены из специальных кирпичей и образуют кружало для колец из обычных кирпичей, которые уложены точно так же, как и в современных арках

Кольца из специально предназначенных для сооружения кружала кирпичей после завершения строительства не убирались. В огромных кирпичных арках в воротах в Асасифе в Фивах у одной из них, перекрывающей пролет в 3,96 м, сохранились шесть кирпичных колец, а четыре других кольца, расположенные внутри, по-видимому, разрушились. Поэтому мы не можем определить, сколько слоев специальных арочных кирпичей использовалось для создания этих ворот. В другой арке, перекрывающей пролет шириной 2,89 м, одно кольцо специальных кирпичей поддерживает три кольца обычных. То же самое наблюдается и в арке кирпичного пилона Шешонка в Дра-Абу-ль-Негге в Фивах. В туннеле, который проходит сквозь стену, окружающую Осирейон Сети I в Абидосе, и имеет ширину 2,74 м, уложено не менее пяти колец специальных арочных кирпичей.

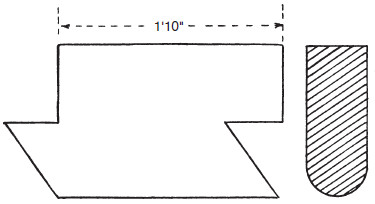

Рис. 114. Блокирующий арочный кирпич из помещения для жертвоприношений в гробнице Сабефа. Древнее царство. Гиза

В таких составных арках опора каждого последующего кольца обычно располагается немного выше предыдущего (рис. 113), что придает всему сооружению большую прочность.

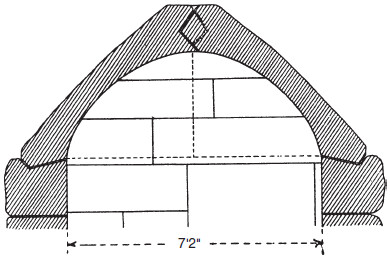

Рис. 115. Ложная арка, высеченная из двух гранитных блоков. Мастаба Среднего царства в Дахшуре
