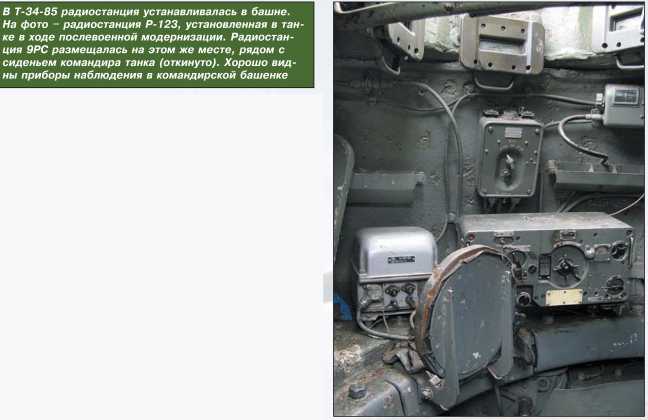

В Т-34-85 радиостанция устанавливалась в башне. На фото — радиостанция Р-123, установленная в танке в ходе послевоенной модернизации. Радиостанция 9РС размещалась на этом же месте, рядом с сиденьем командира танка (откинуто). Хорошо видны приборы наблюдения в командирской башенке.
Существенное влияние на уровень защищенности Т-34-85 оказало оснащение всех танков радиостанциями. Причем на боевые машины этого типа устанавливалась наиболее совершенная танковая радиостанция периода Второй мировой войны — 9РС. В отличие от выпускавшейся ранее 9РМ она была выполнена компактно в одном блоке и рассчитана на питание от бортовой сети напряжением 24 В. На Т-34-85 радиостанцию перенесли из корпуса в башню — теперь ее обслуживал командир танка. Последнее обстоятельство исключило из цепочки связи промежуточное звено — стрелка-радиста. Теперь командир
Эргономика
Понимая под эргономикой условия работы экипажа в танке, можно констатировать, что Т-34 в этом отношении был далеко не лидером. Обтекаемая, красивая внешне, даже элегантная башня «тридцатьчетверки» оказалась слишком мала для размещения артсистемы 76-мм калибра. Доставшаяся по наследству от легкого танка А-20, она изначально предназначалась для установки 45-мм пушки. Таким же, как у А-20, остался и диаметр башенного погона в свету — 1420 мм, всего на 100 мм больше, чем у БТ-7. Ограниченный объем башни не позволил разместить в ней третьего члена экипажа, и наводчик орудия совмещал свои обязанности с обязанностями командира танка, а порой и командира подразделения. Приходилось выбирать: или вести огонь, или руководить боем. Этот недостаток отмечался офицерами НИБТПолигона в 1940 году, а затем немцами и американцами. Последние, например, вообще никак не могли понять, каким образом наши танкисты могут помещаться в башне зимой, когда носят полушубки.

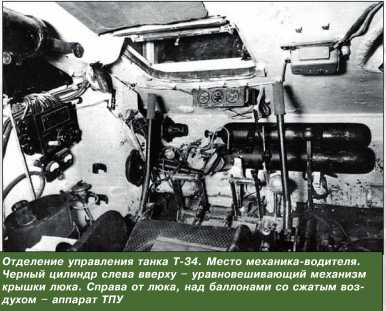

Отделение управления танка Т-34. Место механика-водителя. Черный цилиндр слева сверху — уравновешивающий механизм крышки люка. Справа от люка, над баллонами со сжатым воздухом — аппарат ТПУ.

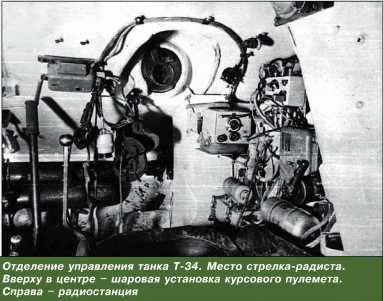

Отделение управления танка Т-34. Место стрелка-радиста. Вверху в центре — шаровая установка курсового пулемета. Справа — радиостанция.
Весьма важным параметром, напрямую влияющим и на точность стрельбы, и на ее скорострельность, является ширина в плечах рабочих мест наводчика и заряжающего. К сожалению, по танку Т-34 точными данными на этот счет автор не располагает. Однако, совершенно очевидно, что эта ширина у нашей машины при объеме боевого отделения, заметно меньшем, чем у немецких танков Pz.III и Pz.IV, не может быть больше. Тем более, что и диаметр башенного погона в свету или, как его иногда называют, круга обслуживания у Т-34 составлял 1420 мм, у Pz.III — 1530, а у Pz.IV — 1600 мм! Ширина рабочих мест наводчика у обоих немецких танков составляла 500 мм. У Т-34 в силу вышесказанного она не могла превышать это значение, а скорее всего находилась где-то в пределах 460–480 мм. Наводчик волей-неволей должен был сидеть лицом по ходу танка, и его рабочее место, в конце концов, определялось шириной плеч мужчины среднего роста. Хуже было заряжающему. По-видимому, считалось, что в пределах отведенного ему объема он мог сравнительно вольно располагать свое тело. Исходя из габаритов башни можно посчитать ширину в плечах рабочего места заряжающего, которая находилась где-то в пределах 480x600 мм (у Pz.III — 600x900 мм, у Pz.IV — 500x750). Если учесть, что длина 76-мм выстрела составляет примерно 600 мм, то вообще становится непонятно, как в башне Т-34 заряжающий мог выполнять свои обязанности.
Мы не случайно акцентируем здесь внимание на заряжающем, которого обычно считают чуть ли не второстепенным членом экипажа. Да, действительно заряжающего может заменить любой член экипажа танка, а он — далеко не всех. Однако без заряжающего танк не может стрелять, а от быстроты его действий порой зависит жизнь всех, находящихся в танке. При этом все члены экипажа в бою занимают статичное положение. Их движения ограничиваются манипуляциями с теми органами управления или оружием, которые находятся у них под руками. Заряжающий же все время находится в движении, доставая выстрелы из боеукладок и заряжая орудие.

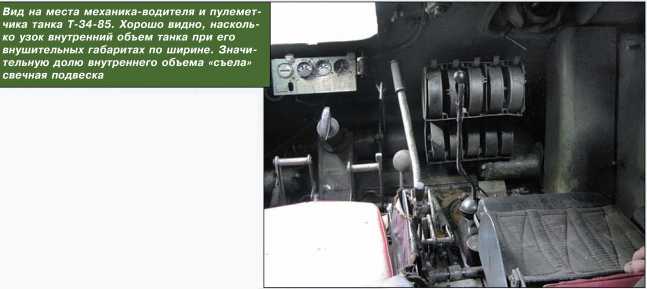

Вид на места механика-водителя и пулеметчика танка Т-34-85. Хорошо видно, насколько узок внутренний объем танка при его внушительных габаритах по ширине. Значительную долю внутреннего объема «съела» свечная подвеска.

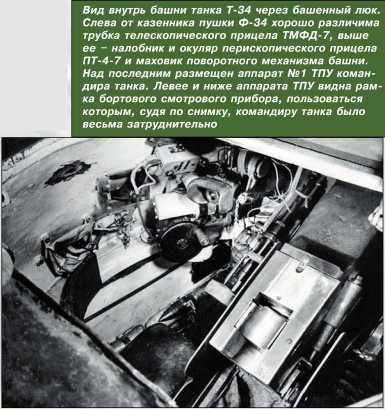

Вид внутрь башни танка Т-34 через башенный люк. Слева от казенника пушки Ф-34 хорошо различима трубка телескопического прицела ТМФД-7, выше ее — налобник и окуляр перископического прицела ПТ-4-7 и маховик поворотного механизма башни. Над последним размещен аппарат № 1 ТПУ командира танка. Левее и ниже аппарата ТПУ видна рамка бортового смотрового прибора, пользоваться которым, судя по снимку, командиру танка было весьма затруднительно.
Не
очень помогло экипажу и внедрение в 1942 году новой башни. Уменьшив наклон ее стенок, удалось добиться несколько большего внутреннего размера по ширине, но башенный погон остался прежним, и разместить в башне третьего танкиста было нельзя. По этой причине не вызвало должного эффекта введение в 1943 году командирской башенки, поскольку командир танка по-прежнему не мог одновременно вести огонь из пушки и пользоваться командирской башенкой. На поле боя она оказывалась бесполезной.В Т-34-85 значительно улучшились условия работы всех членов экипажа.
Так, например, ширина рабочего места наводчика в плечах составляла 500 мм, то есть стала равной таковой у Pz.IV или «Пантеры». Ширина рабочего места заряжающего составляла 500x900 мм и опять-таки была равной «Пантере». При этом длина унитарных патронов у обоих танков была примерно одинаковой. Рабочее место заряжающего в Pz. IV было меньше, чем в Т-34-85. Превосходил «тридцатьчетверку» по всем этим показателям только «Тигр».
Следствием компоновочной схемы Т-34-85 стало отсутствие в боевом отделении вращающегося полика башни. В бою заряжающий работал, стоя на крышках ящиков-кассет со снарядами, уложенными на днище танка. При поворотах башни он должен был перемещаться вслед за казенником, при этом ему мешали стреляные гильзы, падавшие сюда же на пол. При ведении интенсивного огня скапливавшиеся гильзы затрудняли и доступ к выстрелам, размещенным в боеукладке на днище.
Для того чтобы наводить, заряжать, вести танк и т. д., танкистам нужно дышать. К вентиляции танка предъявляются весьма жесткие требования. Помимо неизбежно проникающих в обитаемые отделения танка паров топлива и выхлопных газов, в нем быстро скапливаются и пороховые газы при ведении интенсивной стрельбы из пушки.

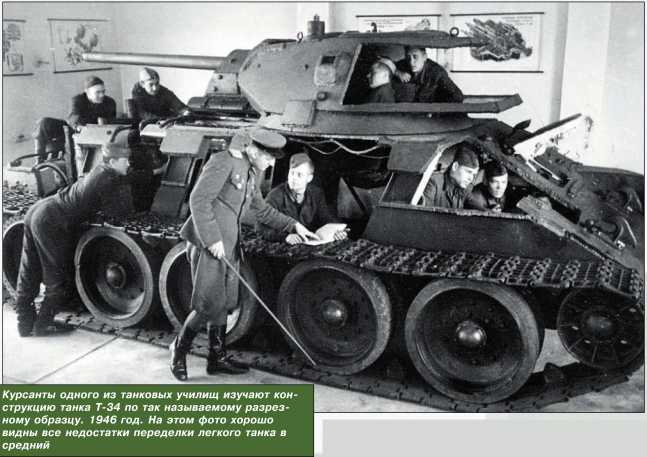

Курсанты одного из танковых училищ изучают конструкцию танка Т-34 по так называемому разрезному образцу. 1946 год. На этом фото хорошо видны все недостатки переделки легкого танка в средний.
Вентиляция танка Т-34 первоначально осуществлялась вентиляторами системы охлаждения и дополнительным вытяжным, расположенным в перегородке моторного отделения. В крыше башни имелось вентиляционное отверстие, но принудительной вентиляции башни не было! В довоенном отчете НИБТПолигона указывалось, что «содержание СО при выстреле даже с работающей вентиляцией значительно превышает допустимую норму (0,1 мг/л) и является токсической». Однако с такой схемой вентиляции Т-34 выпускались вплоть до появления в 1942 году «улучшенной» башни. У этих танков вентилятор был перенесен с перегородки моторного отделения на крышу башни.
Больной вопрос с вентиляцией «тридцатьчетверки» окончательно удалось решить только на Т-34-85 после установки в кормовой части башни двух вентиляторов. Однако и после этого от танкистов поступали нарекания. В 1945 году расположение вентиляторов вновь изменилось: один из них перенесли вперед и разместили над казенником пушки.
Надежность и ремонтопригодность
Рассматривая достоинства и недостатки «тридцатьчетверки», необходимо учитывать еще одно весьма важное обстоятельство. Экипаж любого танка, как правило, в повседневной реальности абсолютно не волнует, под каким углом наклона расположен лобовой или какой-либо другой лист корпуса или башни. Значительно важнее, чтобы танк как машина, то есть как совокупность механических и электрических механизмов, работал четко, надежно и не создавал проблем при эксплуатации. В том числе и проблем, связанных с ремонтом или заменой каких-либо деталей, узлов и агрегатов. Вот тут и у Т-34, и у Т-34-85 все было в порядке.

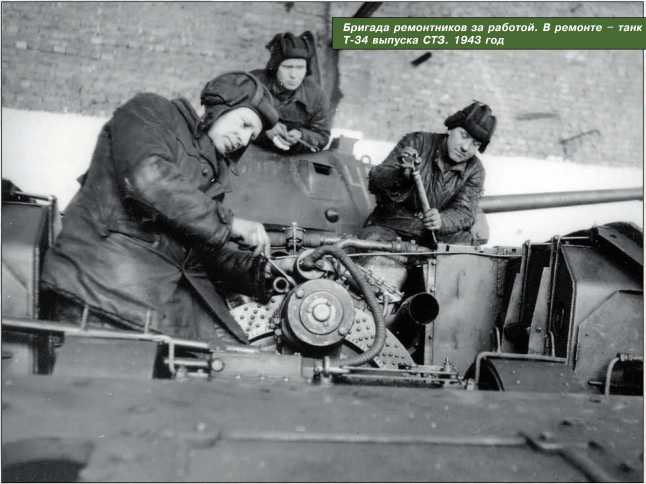

Бригада ремонтников за работой. В ремонте Т-34 выпуска СТЗ. 1943 год.

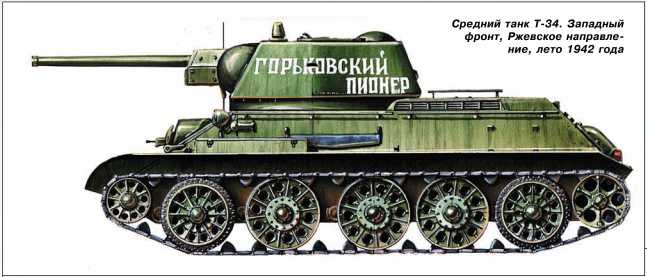

Средний танк Т-34. Западный фронт, Ржевское направление, лето 1942 года.

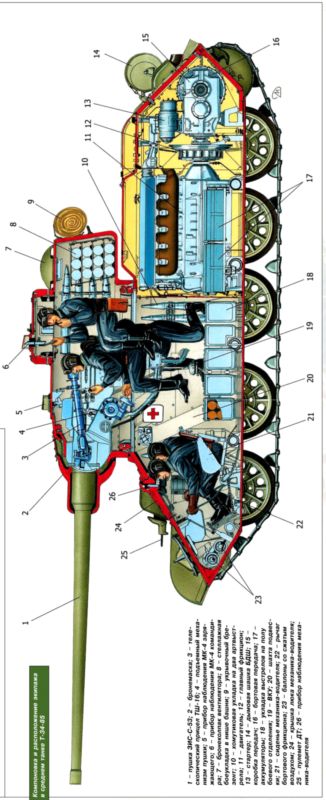

Компоновка и расположение экипажа в среднем танке Т-34-85.
1 — пушка 3ИС-С-53; 2 — бронемаска; 3 — телескопический прицел ТШ-16; 4 — подъемный механизм пушки; 5 — прибор наблюдения МК-4 заряжающего; 6 — прибор наблюдения МК-4 командира; 7 — бронеколпак вентилятора; 8 — стеллажная боеукладка в нише башни; 9 — укрывочный брезент; 10 — хомутиковая укладка на два артвыстрела; 11 — двигатель; 12 — главный фрикцион; 13 — стартер; 14 — дымовая шашка БДШ; 15 — коробка передач; 16 — бортовая передача; 17 — аккумуляторы; 18 — укладка выстрелов на полу боевого отделения; 19 — ВКУ; 20 — шахта подвески; 21 — сиденье механика-водителя; 22 — рычаг бортового фрикциона; 23 — баллоны со сжатым воздухом; 24 — крышка люка механика-водителя; 25 — пулемет ДТ; 26 — прибор наблюдения механика-водителя.
