Танки БТ. Часть 1. Колесно-гусеничный танк БТ-2

Наводка однопролетного моста на горизонтальное препятствие производилась за 30-50 с, на вертикальное — за 1,5-2,5 мин.

В транспортном положении передний конец моста выступал за корпус машины на 2 м вперед и 1 м назад. По сравнению с линейным танком центр тяжести был смещен в сторону носовой части корпуса, что ухудшило условия работы узлов ходовой части.

Сектор обстрела из пулемета составлял всего лишь 15 градусов вперед. Отсутствие кругового вращения башни и меньшая по сравнению с корпусом толщина брони послужили также причиной, по которой саперный танк не был принят на вооружение.

Машина массой 11 т развивала среднюю скорость движения на колесном ходу до 35-40 км/ч, на гусеничном до 25 км/ч и имела запас хода на колесном ходу 200 км, на гусеничном 120 км.

Деревянный мост на ВТ (ДМ ВТ) конструкции Александрова был разработан в 1934 году в мастерских НИИ ИТ РККА и мастерских инженерного склада в Жулянах и предназначался для преодоления линейными танками ВТ рвов шириной до 6 м и эскарпов высотой 2-2,5 м. Всего было изготовлено 50 мостов и 10 комплектов креплений.

Деревянный мост мог изготавливаться в войсковых мастерских. Для установки моста требовался ряд конструктивных изменений корпуса машины, связанных с его креплением. Установка моста на препятствие производилась без выхода экипажа из танка с помощью деревянного бруса с тросами, который крепился в передней части моста. Брус автоматически сбрасывался, захватывался гусеницами танка, тросы натягивались, мост приподнимался и опрокидывался на препятствие. Конструкция моста была ненадежна и после пятикратного применения к дальнейшему использованию была непригодна. Передвижение машин по наведенному мосту допускалось только на первой передаче со скоростью не выше 6-7 км/ч. Укладка моста, имевшего массу 750 кг, на танк производилась командой из 8 человек. Установленный на машине мост затруднял маневренность танка. При установке моста на ВТ-2 огонь из основного вооружения танка мог вестись лишь в секторе 220 градусов.

Испытания показали низкую надежность конструкции деревянных ковриков.

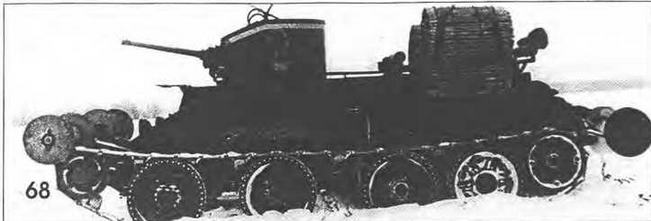

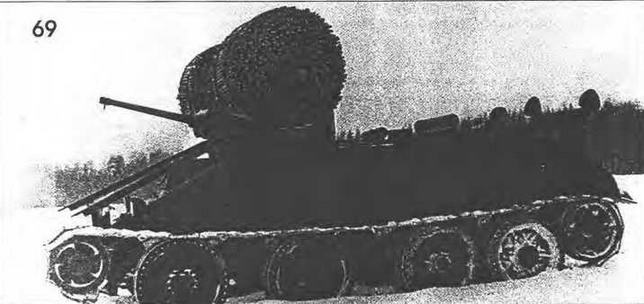

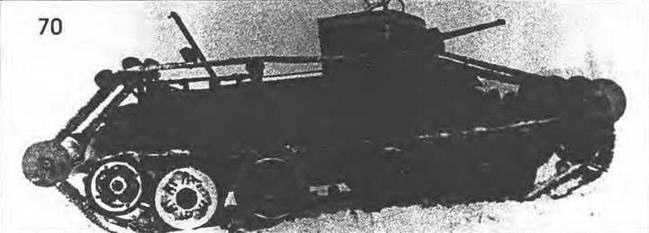

Бесконечные деревянные коврики КБТ, конструкции НИИИТ КА в походном положении, подготовлены к установке и во время испытания.

Аналогичный мост был разработан и изготовлен для танка Т-26. Он предназначался для обеспечения преодоления линейными танками рвов шириной до 5,5 м. Дальнейшие работы по этим мостам были признаны нецелесообразными.

Для преодоления танками БТ-2 отдельных заболоченных участков местности или снежной целины в 1934 году в мастерских НИИИТ РККА были разработаны и изготовлены специальные коврики (КБТ). Опытный образец приспособления был изготовлен в единственном экземпляре.

При установке приспособления на танк стрельба из основного вооружения машины в переднем секторе была ограничена 40-50 градусами. После применения приспособления и его сброса круговой обстрел восстанавливался. Наблюдение с места механика-водителя было ограничено из-за стоек и барабанов приспособления. Коврики перед установкой на машину наматывались на специальные барабаны, закрепленные на оси, которые аналогично фашинам по наклонным доскам накатывались в вилки УКСТП командой из 4-5 человек. Укладка ковриков на местность производилась без выхода экипажа из машины: подходя к препятствию, механик-водитель через тросовый привод сбрасывал подкидной брус с тросовым приводом под гусеницы танка, при прохождении через брус трос натягивался и разматывал коврики. Скорость движения танка по укладке составляла 4-5 км/ч. Движение танка было возможно только по прямой. После прохождения 45- метрового препятствия барабаны при необходимости сбрасывались с танка или производилась укладка ковриков обратно на машину экипажем из двух человек за 30 мин. Масса приспособления составляла 500 кг. Дальнейшего развития приспособление не получило.

Дополнительная деревянная гусеница для танков БТ-2 была разработана и изготовлена в мастерских НИИБТ Полигона в 1934 году и предназначалась для обеспечения возможности танкам БТ преодолевать болотистую местность с использованием подручных средств, которые могли быть изготовлены силами батальонной мастерской. Опытные образцы проходили полигонные испытания в 1934-1935 годах.

Деревянная гусеница надевалась и закреплялась на основной гусенице машины с помощью скоб. Скорость движения при преодолении препятствия составляла 5 км/ч. Движение машины осуществлялось только по прямой и допускало при необходимости поворот машины не свыше 12 градусов. Время укладки гусеницы после преодоления препятствия — 40 минут. За счет установки приспособления среднее удельное давление на фунт снижалось с 0,585 до 0,350 кгс/см2, что обеспечивало возможность машине преодолевать болото глубиной 1,5 м и шириной 80 м.

Болотоходная гусеница на БТ (БГБТ) была разработана и изготовлена в мастерских НИИИТ РККА в 1935 г. и предназначалась для преодоления линейными танками болотистой местности. Был изготовлен и прошел испытания опытный образец.

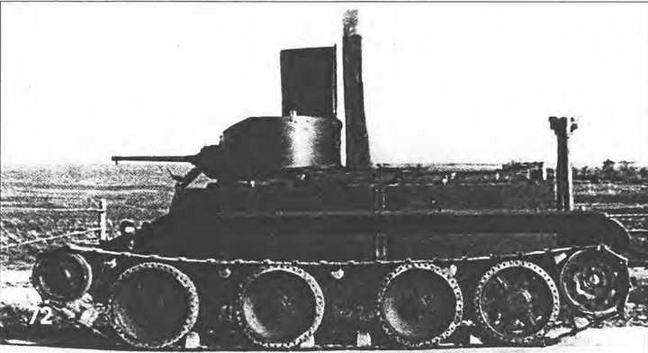

1.Общий вид танка БТ-2ПХ с установленным оборудованием для подводного хода и преодоление им водной преграды.

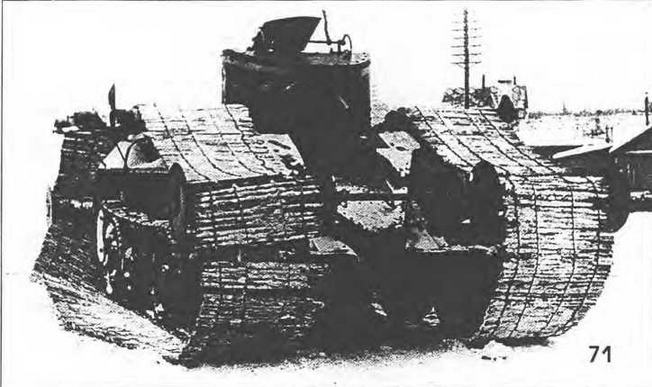

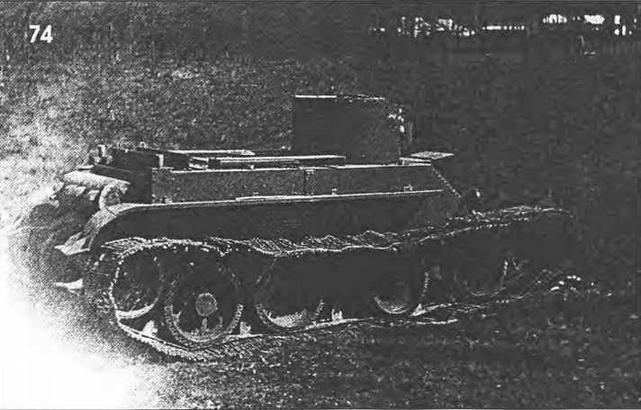

БТ-2 с установленной деревянной болотоходной гусеницей во время движения по заболоченному участку.

Болотоходная гусеница устанавливалась на линейный танк в непосредственной близости перед преодолеваемым препятствием и представляла собой накладные траки, устанавливаемые сверху на траки стандартной гусеницы танка. Монтаж приспособления осуществлялся командой из 3 человек за 2,5 часа. Масса болотоходной гусеницы — 250 кг. Скорость движения с установленной болотоходной гусеницей достигала 10 км/ч, наименьший радиус поворота на болоте — 10-15 м. Среднее удельное давление на грунт при использовании приспособления составляло 0,273-0,3 кгс/см^2.

Дальнейшего развития приспособление не получило.

В целях повышения подвижности танков серии БТ, в частности повышения возможности преодоления водных преград, начиная с 1933 года велись работы по оснащению танков оборудованием для подводного вождения (хода). И хотя в те годы данный способ преодоления водных преград не получил должного распространения, накопленный опыт, при проведении испытаний, был в последующем учтен и широко использован.

Танк подводного хождения БТ-2ПХ был создан в 1934 году на базе серийного танка БТ-2. Работы по машине были начаты в конструкторском бюро завода N 183 еще в 1933 году. Разработанное оборудование было опробовано в Белорусском военном округе при прохождении брода глубиной 4 м. Машина отличалась от линейного танка установкой специальных приспособлений, обеспечивающих герметизацию машины, подвод воздуха и отвод выхлопных газов.

Моторное отделение танка перекрывалось специальным коробом с четырьмя люками, изготовленным из жести и крепившимся к корпусу танка с помощью болтов. Два передних люка использовались для охлаждения радиаторов, а два задних — для выхода воздуха из трансмиссионного отделения при движении танка к водной преграде.

Для отвода охлаждающего воздуха из моторно-трансмиссионного отделения устанавливались две трубы, соединенные между собой для обеспечения жесткости брезентом. Для питания воздухом экипажа и двигателя устанавливалась третья труба. Герметизация машины обеспечивалась с помощью брезентовых уплотнений погона башни, маски пушки и пулемета, который перед этим снимался и укладывался внутри машины. Подготовка танка к подводному хождению командой из трех человек занимала 1,5 часа.

Выпуск выхлопных газов осуществлялся в воду, для чего на высоте 0,5 м устанавливаюсь клапаны выпуска отработавших газов.

Охлаждение двигателя при движении под водой осуществлялось через краны, установленные на танке и обеспечивающие поступление в систему охлаждения двигателя забортной воды. Скорость движения танка под водой 3 км/ч.

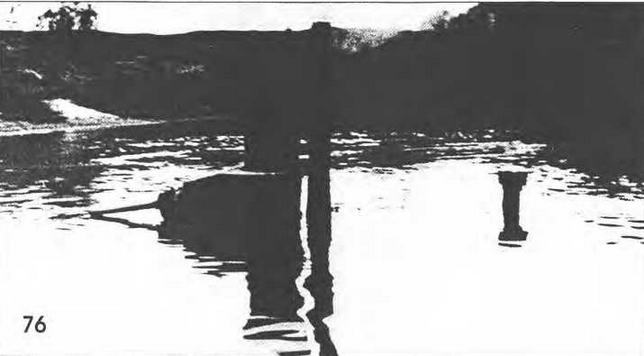

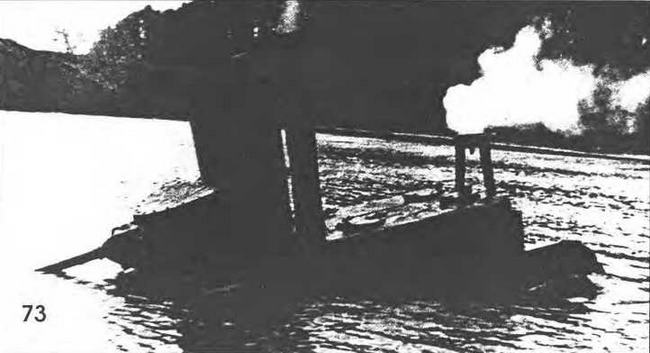

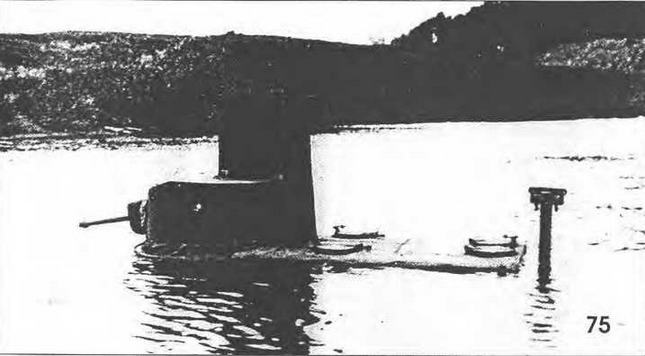

Преодоление танком БТ-2ПХ водной преграды.
