Танки БТ. Часть 1. Колесно-гусеничный танк БТ-2
Шрифт:

Ленточные тормоза состояли из стальных лент, которые огибали наружные барабаны бортовых фрикционов. Ширина тормозной ленты — 160 мм, диаметр тормозного барабана — 393 мм, максимальный тормозной момент — 23300 кг/см.

Бортовые передачи — шестеренчатые, располагались симметрично по обеим сторонам корпуса в задней части трансмиссионного отделения. Передаточное отношение — 4,5. Смазка бордовой передачи производилась автолом Т через каждые 30 часов работы, а ее замена — нс реже чем через 100 часов.

Вращение ведущим колесам колесного хода передавалось от полуосей бортовых передач с помощью двух шестеренчатых редукторов, называемых гитарами; одновременно через картер гитары передавалась часть веса корпуса танка на заднее ведущее колесо колесного хода.

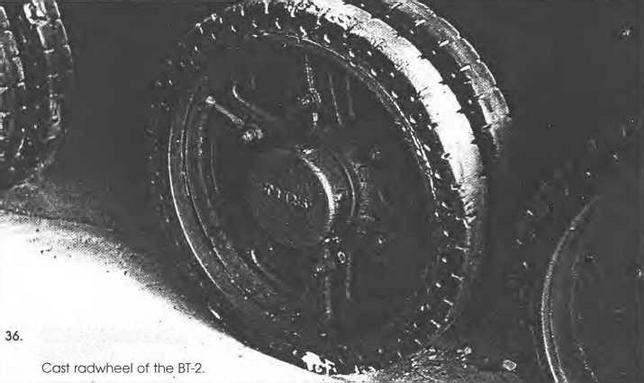

Литой

опорный каток танка БТ-2.

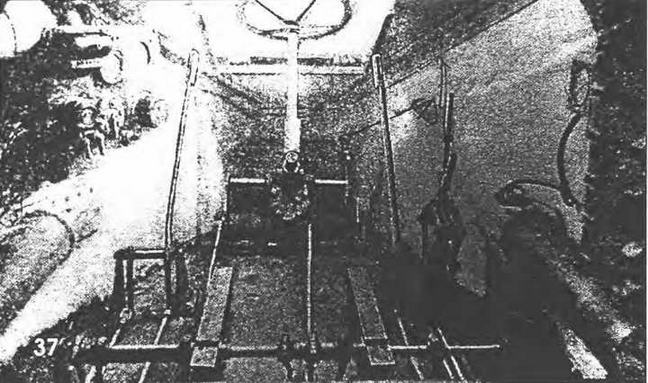

Отделение управления БТ-2.

Установка щитка контрольно-измерительных приборов.

Ходовая часть

Особенностью танка БТ-2 являлась установка на нем комбинированного колесно-гусеничного движителя.

Гусеничный движитель располагался по обеим сторонам корпуса. Он состоял из: 2 стальных многозвенчатых открытых шарнирных цепей(гусениц) гребневого зацепления; 2 задних ведущих колес; 2 направляющих колес с механизмами натяжения гусеничных лент и опорных катков.

Каждая гусеница состояла из 23 штампованных плоских и 23 с выступами (гребнями) траков, соединявшихся между собой с помощью стальных цементированных пальцев, которые на концах имели отверстия для шплинтов. Каждый трак имел 13 проушин (7 с одной стороны и 6 с другой). Наружная поверхность трака гладкая, места соединения звеньев траков выступали и играли роль шпор. Плоские траки имели отверстия для крепления дополнительных шпор. Ширина трака — 260 мм, шаг — 225 мм, вес с гребнем около 10 кг, а без гребня около 6 кг. Ведущие колеса стальные, литые, с наружными резиновыми бандажами, двухдисковые, гребневого зацепления. Диски соединены между собой с помощью четырех пальцев, на осях которых симметрично расположены ролики, с помощью которых ведущие колеса за гребни траков вращали гусеницы. Диаметр ведущего колеса — 640 мм. Направляющие колеса стальные, литые, двухдисковые с наружными резиновыми бандажами, располагались в передней части танка на кронштейне передней трубы. Диаметр направляющего колеса — 550 мм. Механизм натяжения гусеничных лент эксцентрикового типа. Эксцентриситет коленчатой оси механизма натяжения составлял 80 мм. Опорные катки — двухдисковые с наружной амортизацией в виде резиновых бандажей. Диаметр опорного катка — 815 мм.

Для движения по дорогам с твердым покрытием на танке использовался колесный движитель, который состоял из: 2 задних ведущих колес колесного хода; 2 передних управляемых колес и 4 средних опорных колес. При переходе с гусеничного движителя на колесный каждую гусеничную ленту разъединяли на четыре части, укладывали на надгусеничные полки и закрепляли ремнями в трех местах. В ступицы задних опорных катков устанавливав блокирующие кольца, соединявшие их с ведущим валом гитары, и руль на шток рулевой колонки. Время перехода с одного типа движителя на другой силами экипажа, как правило, не превышаю 30 минут.

Подвеска танка индивидуальная, пружинная («свечная»), обеспечивающая динамический ход опорного катка до 287 мм. Шесть вертикальных пружин располагались по бокам корпуса между наружным броневым листом и внутренней стенкой корпуса, а две пружины были расположены горизонтально внутри корпуса в боевом отделении. Вертикальные пружины были связаны через балансиры с задними и средними опорными катками, а горизонтальные — с передними управляемыми катками.

Обслуживание ходовой части было наиболее трудоемким, так как через каждые 10 часов работы или ежедневно необходимо было производить смазку всех бронзовых втулок (подшипников) солидолом, а через каждые 30 часов работы — всех шарикоподшипников.

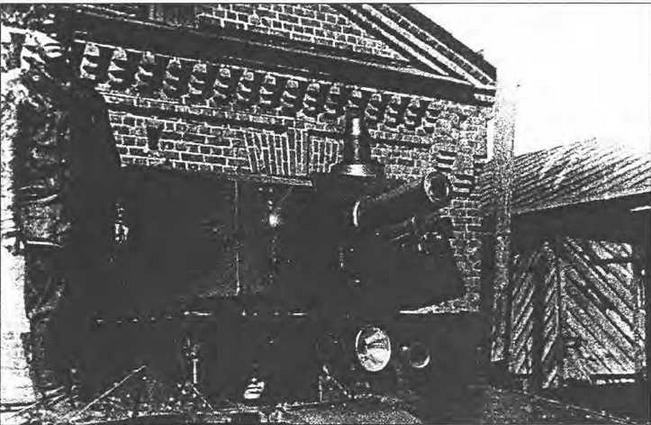

Сварная,

многогранная башня конструкции Дыренкова с установкой пушки ПС-3. Башня была единой для БТ-2 и Т-26. На представленном снимке она установлена на Т-26.

Приводы управления

Приводы управления танком были механические. Поворот танка на гусеничном ходу осуществлялся с помощью двух рычагов управления, расположенных в отделении управления справа и слева от сиденья механика-водителя. Для обеспечения поворотов танка на колесном ходу устанавливайся деревянный штурвал, воздействующий через передаточный механизм на передние опорные катки. Для плавного торможения и удержания танка на уклоне применялся ножной тормоз со стопором. Педаль тормоза располагалась с правой стороны рулевого управления и могла стопориться щеколдой (храповиком). Управление коробкой перемены передач осуществлялось с помощью кулисного механизма, установленного с правой стороны сиденья механика-водителя. С левой стороны рулевого механизма располагалась педаль управления главным фрикционом. Педаль подачи топлива располагалась правее педали тормоза на одном валике с ней. Установка раннего или позднего зажигания осуществлялась посредством зубчатого сектора с рычажком, расположенного правее кулисного механизма. Средств внешней связи танк не имел. Внутренняя связь осуществлялась с помощью световой сигнализации.

Электрооборудование

Все приборы электрооборудования танка были фирмы Сцинтилла. Систему электрооборудования составляли: источники электрической энергии: аккумуляторная батарея и динамо. Потребители электрической энергии: 2 стартера «МАЧ» мощностью по 1,3 л.с. каждый; передние фонари двойного света; задний сигнальный фонарь; гудок (сигнал) вибраторного типа; лампочка освещения щитка механика-водителя; переносная лампочка; две лампочки освещения боевого отделения. Вспомогательные приборы: центральный переключатель Сцинтилла, установлен на щитке механика-водителя; две штепсельные розетки; контрольная лампочка центрального переключателя; бронированные провода.

Вся проводка была выполнена по однопроводной схеме — минусом являлся корпус танка.

Техническое обслуживание

Контрольный осмотр танка перед выездом включал в себя: проверку состояния узлов ходовой части (наличие и надежность стопорения болтов, гаек, тяг и т.п.); осмотр двигателя и систем, обеспечивающих его работу, сначала визуально, а после запуска — на слух; проверку приводов и приборов управления, наличие, состояние и крепление ЗИП. Одновременно с осмотром танка механик-водитель был обязан проверить его заправку и смазку.

Ежедневное техническое обслуживание заключалось в: очистке танка от пыли и грязи; протирке агрегатов силовой установки и трансмиссии ветошью, слегка смоченной в керосине; обязательной промывке бензиновых фильтров; дозаправке машины ГСМ; сливе воды из радиаторов при отрицательной температуре окружающего воздуха (с 15 сентября по 15 апреля обязательно).

Периодический уход за танком подразделялся на обслуживание через 30, 50, 100 и 200 часов работы, а также выполнялись работы по особым указаниям и по мере надобности.

Через 30 часов работы, как правило, регулировалось натяжение: гусеничных лент, тяг тормозов, бортовых и главного фрикционов, тяг механизма переключения передач, рулевых тяг Проверялась работоспособность рессорной подвески. Производилась смазка всех подшипниковых узлов ходовой части. Промывался масляный фильтр и производилась замена масла в системе смазки двигателя. Осматривалось состояние крепления двигателя к станине.

После 50 часов работы промываюсь керосином и заново смазывались подшипники управляемых колес. Проверялась компрессия во всех цилиндрах и осуществлялась регулировка зазоров клапанов двигателя. Производилась смазка узлов и агрегатов трансмиссии.
