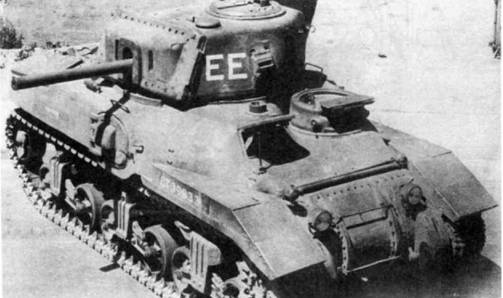

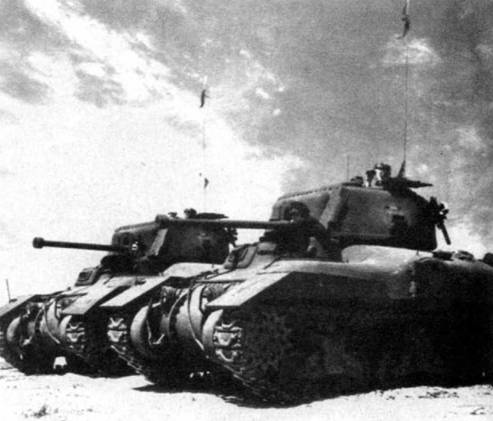

Танки ват II. Вооруженные длинноствольными 6-фунтовыми пушками Mk V, которые легко опознать по противовесам на концах стволов

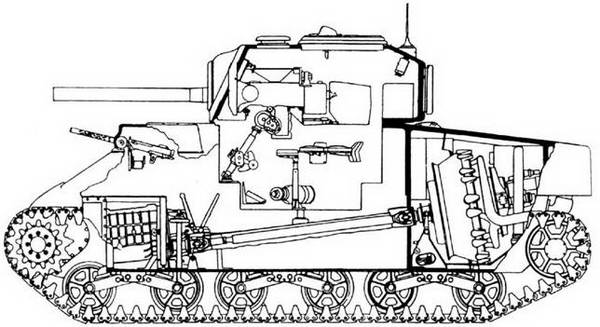

Компоновка танка Ram II

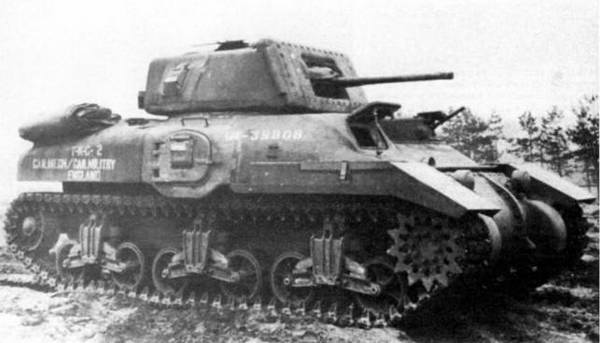

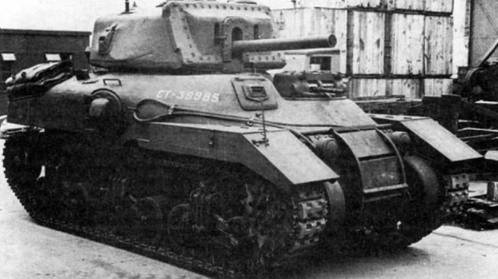

Танк Ram II позднего выпуска,
Примерно таким же способом, путем демонтажа башни, канадские танки переоборудовались в артиллерийские тягачи Ram Gun Tower, использовавшиеся для доставки боеприпасов и буксировки 17- фунтовых пушек в противотанковых полках английских и канадских танковых дивизий.
Некоторое количество "Кенгуру" вместо курсового пулемета имели британский огнемет Wasp II. Эти машины, получившие название Ram Badger, впервые использовались в бою в феврале 1945 года танковым полком "Великие озера" (Lake Supernor Regiment), воевавшим в составе 4-й канадской танковой бригады.
БОЕВАЯ МАССА, т 29.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5790, ширина – 2870, высота – 2670, клиренс – 432.
ВООРУЖЕНИЕ: 1 пушка Мк V калибра 6 фунтов, 3 пулемета Browning М1919А4 калибра 7,62 мм.
БОЕКОМПЛЕКТ: 92 выстрела, 4000 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел N2 39 Мк 15.
БРОНИРОВАНИЕ, мм: лоб корпуса – 76, борт – 64, корма – 38, крыша и днище -13; башня – 25-76.
ДВИГАТЕЛЬ: Continental R-975-EC2, 9-цилиндровый, звездообразный, карбюраторный, воздушного охлаждения; мощность 400 л.с. (294,4 кВт) при 2400 об/мин; рабочий объем 1S 930 см #179; ,
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная механическая коробка передач, механизм поворота – двойной дифференциал типа Клетрак, бортовые передачи, ленточные тормоза.
ХОДОВАЯ ЧАСТЬ: шесть опорных катков на борт, сблокированных попарно в три тележки, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное), подвеска балансирная с буферными пружинами, в каждой гусенице 79 траков шириной 406 мм, шаг трака -152 мм.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 232.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35, высота стенки, м – 0.61, ширима рва, м – 2,26, глубина брода, м – 0,66.
СРЕДСТВА СВЯЗИ: радиостанция № 19.
ПОЛЬША
Формирование польских танковых войск началось в 1919 г., сразу после окончания Первой мировой войны и предоставления Польше независимости от России. Этот процесс проходил при мощной финансовой и материальной поддержке со стороны Франции. 22 марта 1919 г. 505-й французский танковый полк был преобразован в 1-й польский танковый полк. В июне первый эшелон с танками прибыл в Лодзь. В полку имелось 120 боевых машин Renault FT17 (72 пушечных и 48 пулеметных), которые в 1920 г. участвовали в боях против Красной Армии под Бобруйском, е северо-западной Польше, на Украине и под Варшавой. Потери составили 19 танков, семь из которых стали трофеями Красной Армии.
После войны Польша получила небольшое количество FT17 для восполнения потерь Вплоть до середины 1930-х годов эти боевые машины были самыми массовыми в польской армии: на 1 июня 1936 г. их насчитывалось 174 единицы (вместе с полученными для испытаний более поздними и совершенными образцами NC1 и М26/27).
В 1929 г. Польша приобрела лицензию на производство английской танкетки Carden-Loyd Mk VI. В существенно переделанном виде, под обозначением ТК-3 ее выпуск начался в 1931 г. В том же году в Великобритании были закуплены легкие
танки Vickers Е. С 1935 г. был запущен в серию их польский вариант 7ТР. Работа по переделке и совершенствованию импортных образцов велась в Военно-инженерном исследовательском институте (Wojskowy Instytut Badan Inzynierii), впоследствии переименованном в Исследовательское бюро бронетанковой техники (Biuro Badan Technicznych Broni Pancernych). Здесь же создали и несколько оригинальных опытных образцов боевых машин: плавающий танк PZInz.130, легкий танк 4ТР, колесно-гусеничный танк 10ТР и другие.На 1 сентября 1939 г. в польских бронетанковых войсках (Вгоп Рапсегпа) насчитывалось 219 танкеток ТК-3, 13 TKF, 169 TKS, 120 танков 7ТР, 45 R35, 34 Vickers Е, 45 FT 17, 8 бронеавтомобилей wz.29 и 80 wz.34, Кроме того, некоторое количество боевых машин разных типов находилось в учебных частях и на предприятиях. 32 танка FT 17 входили в штат бронепоездов и использовались как бронедрезины. С этим танковым парком Польша вступила во Вторую мировую войну. В ходе боевых действий часть техники была уничтожена, часть досталась в качестве трофеев Вермахту и небольшая часть – Красной Армии.
Опытный плавающий танк PZInz.130. 1936 г.
Опытный легкий танк 4ТР. 1937 г.
Опытный колесно- гусеничный танк IOTP. 1938 г, (вверху и слева)
Lekki czolg rozpoznawczy (легкий разведывательный танк) TK
Танкетка ТК-3
Наиболее массовая бронированная машина польской армии в 1930-е годы. Разработана на основе английской танкетки Carden-Loyd Mk VI, на выпуск которой Польшей была приобретена лицензия. Принята на вооружение Войска Польского 14 июля 1931 г. Серийное производство осуществлялось государственным предприятием PZInz (Panstwowe Zaklady Inzynierii) с 1931 по 1936 г. Изготовлено около 600 единиц.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
ТК-3 – первый серийный вариант. Клепаный, закрытый сверху бронекорпус. Боевая масса 2,43 т. Экипаж 2 человека. Габаритные размеры: 2580x1780x1320 мм. Двигатель Ford А, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л.с. (29,4 кВт) при 2200 об/мин, рабочий объем 3285 смЗ. Вооружение: 1 пулемет Hotchkiss wz.25 калибра 7,92 мм. Боекомплект 1800 патронов. Изготовлена 301 единица.
TKD – 47-мм пушка wz.25 "Pocisk" за щитом в передней части корпуса. Боекомплект 55 артвыстрелов. Боевая масса 3 т. Переоборудованы из ТК-3 четыре единицы.
TKF – двигатель Polski FIAT 122В, 6- цилиндровый, карбюраторный, рядный.
жидкостного охлаждения: мощность 46 л.с. (33,8 кВт) при 2600 об/мин, рабочий объем 2952 смЗ. Изготовлено 18 единиц.
TKS – новый бронекорпус, усовершенствованные подвеска, приборы наблюдения и установка вооружения. Изготовлено 282 единицы.
TKS z nkm 20А – 20-мм автоматическая пушка FK-A wz.38 польской конструкции. Начальная скорость 870 м/с, скорострельность 320 выстр./мин. боекомплект 250 патронов. Перевооружено 24 единицы.
