На 1 сентября 1939 г. танкетки ТК и TKS состояли на вооружении броневых дивизионов кавалерийских бригад и отдельных рот разведывательных танков, находившихся в подчинении армейских штабов. Танкетки TKF имелись а составе эскадрона разведывательных танков 10- й кавалерийской бригады. Вне зависимости от названия в каждом из перечисленных подразделений было 13 танкеток. Истребители танков – боевые машины, вооруженные 20-мм пушками,- имелись в 71-м (4 шт.) и 81-м (3 шт.) дивизионах, 11-й (4 шт.) и 101-й (4 шт.) ротах разведывательных танков, эскадроне разведывательных танков 10-й кавбригады (4 шт.) и в эскадроне разведывательных танков Варшавской мотобронебригады (4 шт.). Именно эти машины и были наиболее боеспособными, так как танкетки, вооруженные пулеметами, оказывались бессильными

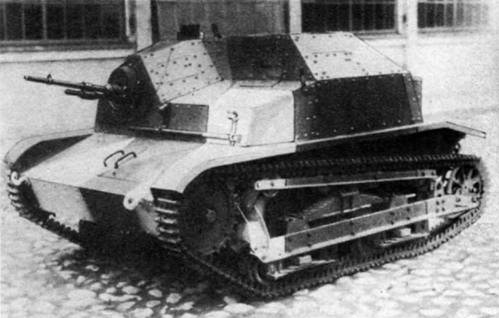

Танкетка TKS. На этой машине, в отличие от ТК-3, пулемет Hotchkiss был размещен в шаровой установке

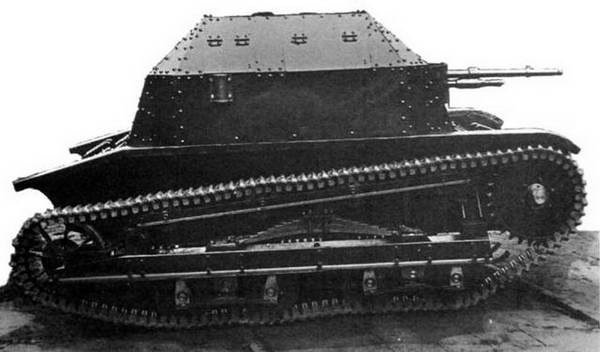

Танкетка TKS с 20-мм пушкой
20-мм пушки польских танкеток пробивали на дистанции 500 – 600 м броню толщиной до 20 – 25 мм, а значит, могли поражать легкие немецкие танки Pz.I и Pz.II. Наиболее успешно действовал 71-й бронедивизион, входивший в состав Великопольской кавалерийской бригады. 14 сентября 1939 г., поддерживая атаку 7-го полка конных стрелков на Брохов, танкетки дивизиона своими 20мм пушками уничтожили 3 немецких танка! Если бы перевооружение танкеток успели выполнить в полном объеме (250 – 300 единиц), то потери немцев от их огня могли быть значительно больше.
Трофейные польские танкетки Вермахтом практически не использовались. Некоторое их количество было передано союзникам Германии – Венгрии, Румынии и Хорватии. В 1938 г. шесть танкеток TKS приобрела Эстония. В 1940 г. они перешли в собственность Красной Армии. На 22 июня 1941 г. в 202-й моторизованной и 23-й танковой дивизиях 12-го механизированного корпуса имело по две танкетки этого типа. При выводе войск по боевой тревоге все они были оставлены в парках.
Танкетка TKS. На борту машины не национальная эмблема, а ротный значок
На базе танкетки в Польше выпускался легкий артиллерийский тягач С2Р.
БОЕВАЯ МАССА, т; 2.65.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 2560, ширина – 1760, высота – 1330, клиренс – 330.
ВООРУЖЕНИЕ: 1 пулемет Hotchkiss wz.25 калибра 7,92 мм. БОЕКОМПЛЕКТ: 2000 патронов.
БРОНИРОВАНИЕ, мм: лоб, борт, корма – 8. 10, крыша – 3. днище – 5.
ДВИГАТЕЛЬ: Polski FIAT 122ВС, 6-ципиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 46 л.с. (33,8 кВт) при 2600 об/мин, рабочий объем 2952 см #179; .
ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, трехскоростная коробка передач, двухскоростной демультипликатор, дифференциал, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, сблокированных попарно в две балансирные тележки, подвешенные на полуэллиптической листовой рессоре, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения; гусеница шириной 170 мм, шаг трака 45 мм.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 180.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35. .38; ширина рва, м -1,1; высота стенки, м – 0,4; глубина брода, м – 0,5.
СРЕДСТВА СВЯЗИ: отсутствуют.
Czolg lekki (легкий танк) 7TP
Двухбашенный вариант танка 7ТР, вверху – вид сбоку, внизу – вид спереди на правую башню
Единственный серийный польский танк периода 1930-х годов. Разработан в Польше на основе конструкции английского легкого танка Vickers Mk.E, Выпускался заводом Ursus в Варшаве с 1935 по сентябрь 1939 г. Изготовлено 139 единиц.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Двухбашенный вариант – конструкция и форма корпуса, кроме моторного отделения, переделанного под установку дизельного двигателя, подвеска и гусеницы идентичны таковым у английского танка Vickers Mk Е. Башни несколько отличались от английских, имели другую конструкцию люков и систему вентиляции. Кроме того, на крышах башен имелись броневые кожуха для пулеметных магазинов. Два пулемета Browning wz.30 С боекомплектом 6000 патронов. Боевая масса 9,4 т. Габаритные размеры: 4750x2400x2181 мм. Экипаж 3 человека. Изготовлено 38 – 40 единиц.
Однобашенный вариант – башня конической формы, разработанная шведской фирмой Bofors. Ствол спаренного пулемета закрывался броневым кожухом. С 1938 г. башня получила прямоугольную кормовую нишу, предназначенную для установки радиостанции.
Двухбашенный вариант танка 7ТР. Появление характерных выступов на крышах башен было обусловлено верхним креплением магазинов к пулеметам Browning wz,30 (слева). Один из первых серийных однобашенных танков 7ТР (внизу)
Накануне Второй мировой войны танками 7ТР были вооружены 1-й и 2-й батальоны легких танков (по 49 машин в каждом). Вскоре после начала войны, 4 сентября 1939 г. в Учебном центре танковых войск в Модлине была сформирована 1-я танковая рота командования обороны Варшавы. В ее состав входило 11 боевых машин. Столько же танков насчитывалось и во 2-й роте легких танков командования обороны Варшавы, сформированной чуть позже.
Танки 7ТР были лучше вооружены, чем немецкие Pz.I и Pz.II, обладали лучшей проходимостью и почти не уступали им s бронезащите. Принимали активное участие в боевых действиях, в частности, в контрударе польских войск под Пётркув- Трыбунальски, где 5 сентября 1939 г. один 7ТР из 2-го батальона легких танков подбил пять немецких танков Pz.I. Дольше всех воевали боевые машины 2-й танковой роты, оборонявшие Варшаву. Они участвовали в уличных боях вплоть до 26 сентября.
На базе танка 7ТР серийно выпускался артиллерийский тягач С7Р.
Одно- и двухбашенные танки 7ТР. Однобашенный танк оснащен радиостанцией N2C. 1938 г.
БОЕВАЯ МАССА, г; 9,9.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4750, ширина – 2400, высота – 2273, клиренс – 376… 381.
ВООРУЖЕНИЕ: 1 пушка wz.37 калибра 37 мм, 1 пулемет wz.30 калибра 7,92 мм.
БОЕКОМПЛЕКТ: выстрелов – 80, патронов – 3960.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел WZ.37C.A.
БРОНИРОВАНИЕ, мм: лоб корпуса -17, борт и корма -13. крыша -10, днище – 9,5, башня -15.
ДВИГАТЕЛЬ: Saurer-Diesel V.B.LDb (PZ!nz.235), 6-цилицдровый, дизельный, рядный, жидкостного охлаждения; мощность 110 л.с. (81 кВт) при 1800 об/мин, рабочий объем 8550 смЗ.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи.
