Танки. Иллюстрированная энциклопедия. Часть 2

Совместно с компанией «Элайант текносистемз волкано» разработана новая машина-миноукладчик - «Шилдер»

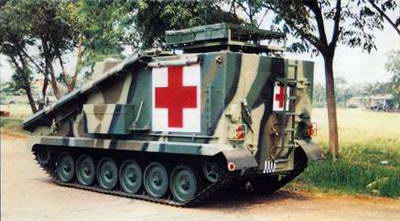

«Стормер» может быть приспособлен к специфическим требованиям заказчика. Эта санитарная машина с увеличенной высотой корпуса состоит на вооружении сухопутных войск Индонезии.

Боевая машина М2 «Брэдли»

Весной 1972 года американская компания, которая сейчас называется «Юнайтед дифенс граунд систеМ3 дивижн», получила контракт на разработку новой боевой машины пехоты, удовлетворяющей требованиям министерства обороны США и призванной заменить бронетранспортеры серии М113.

В результате были созданы две машины - боевая машина пехоты М2 «Брэдли» и бронированная разведывательная машина М3 «Брэдли». БМП может перевозить семь полностью экипированных пехотинцев, а БРМ имеет меньшую вместимость и предназначена для ведения разведки и наблюдения. Обе машины могут транспортироваться по земле, воздуху и воде. М2 и М3 оснащены одной и той же двухместной башней компании «АТК ган систеМ3» со стабилизированной 25-мм пушкой М242 и спаренным с ней 7,62-мм пулеметом. С левой стороны башни установлены две пусковые установки противотанковых ракет TOW компании «Рейтеон систеМ3». Машины оснащены современной комбинированной (дневная и ночная) системой управления огнем. С1981 по 1995 год было построено около 6800 «Брэдли».

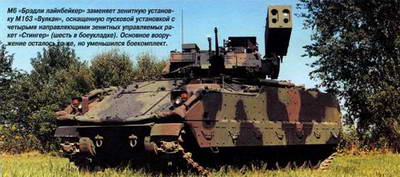

К настоящему времени проведено три этапа модернизации «Брэдли» (до стандартов А1, А2 и A3), в ходе последней машина была оснащена динамической защитой, командирским тепловизион- ным прибором наблюдения, усовершенствованными двигателем и трансмиссией. Гусеничное шасси БМП стало основой при создании реактивной системы залпового огня MLRS. Наиболее специализированными вариантами машин семейства «Брэдли» являются бронированная машина огневой поддержки М7 FIST (Fire Support Team) и Мб «Брэдли лайнбейкер», оснащенная пусковой установкой (четыре направляющие) зенитных управляемых ракет «Стингер» вместо пусковой установки (две направляющие) противотанковых ракет TOW.

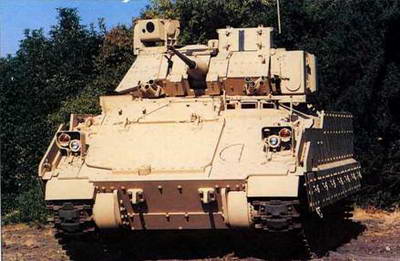

После операции «Буря в пустыне» началась модернизация М2 «Брэдли» до стандарта A3. На фотографии видны дополнительные броневые экраны и командирский прибор наблюдения справа сзади.

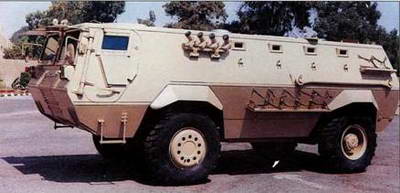

Бронетранспортер «Фахд»

«Фахд» представляет собой обыкновенный бронетранспортер с колесной формулой 4x4. Он имеет преимущество перед другими машинами такого же класса в том, что создан с использованием шасси хорошо зарекомендовавших себя гражданских грузовиков. Это значительно упрощает и удешевляет обслуживание и материально-техническое обеспечение машины.

Прототип этого бронетранспортера с колесной флрмулой 4x4 был разработан и построен для египетской армии немецкой компанией «Тиссен хеншель» (в настоящее время «Рейнметалл ландсистем») под обозначением ТН 390. Его производство началось в 1985 году на заводе в г. Кадер (Арабская промышленная организация), а уже на следующий год под названием «Фахд» он поступил на вооружение египетской армии для замены устаревших колесных бронетранспортеров национального производства «Валид» и советских БТР-40. По некоторым данным на начало 2001 года, более 1000 машин было поставлено как в Египет, так и в другие страны, такие как Алжир, Демократическая Республика Конго, Кувейт, Оман и Судан. «Фахд» создан с использованием шасси и некоторых других элементов моторно-трансмиссионной группы двухосного полноприводного грузовика «Мерседес-Бенц» LAP 1117/ 32. Бронированный корпус БТР сварной, выполнен из стальных листов и обеспечивает защиту от осколков снарядов и мин, а также от пуль стрелкового оружия калибром до 7,62-мм. В носовой части машины за двумя пуленепробиваемыми стеклами располагаются командир (справа) и водитель (слева). Стекла при необходимости прикрываются броневыми щитками. В передней части бортов установлены двери с пуленепробиваемыми стеклами и броневыми щитками для них, а над командирским местом смонтирован люк.

В задней части корпуса расположено десантное отделение, в котором размещаются 10 полностью экипированных пехотинцев (по пять человек лицом к борту вдоль центральной оси машины). Доступ в десантное отделение и спешивание осуществляются через дверь в кормовой части машины, состоящую из двух частей - верхняя открывается вверх-назад, а нижняя - вниз, образуя ступеньку. В крыше десантного отделения имеются два прямоугольных люка, открывающихся к центральной оси. Для ведения огня десантом не покидая машины в бортах и задней двери (по четыре и две соответственно) смонтированы амбразуры и стеклоблоки. Кроме того, на крыше можно установить до трех пулеметов.

Моторно-трансмиссионное отделение находится в передней части корпуса. Шины обеспечивают продолжение движения при наличии прокола и имеют систему централизованного регулирования давления. Пожеланию заказчика могут устанавливаться системы вентиляции и защиты от ОМП, лебедка, приборы ночного видения пассивного типа, а также че- тырехствольные гранатометы постановки дымовых завес (по каждому борту). На крыше машины может устанавливаться одноместная башня с 12,7-мм пулеметом, или с одним-двумя 7,62-мм пулеметами, или с 20-мм пушкой. На заводе в г. Кадер разработаны также различные специализированные варианты машины для вооруженных сил и органов правопорядка. В производство пошли только два из них - БТР «Фахд- 240» и БМП «Фахд-240/ 30». Первый был создан в 1996 году и отличается от базовой модели применением шасси грузовика « Мерседес - Бенц» LAP 1424/32, а второй оснащен башней от советской БМП-2 с 30-мм пушкой.

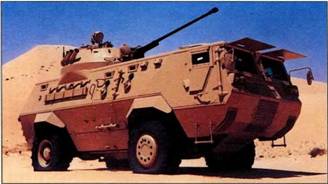

Небольшое количество боевых машин пехоты «Фахд-240/30» состоит на вооружении только сухопутных войск Египта. Его вооружение значительно усилено за счет установки двухместной башни от БМП-2 с 30-мм пушкой и спаренным с ней пулеметом.

Боевая бронированная машина «Кентавр»

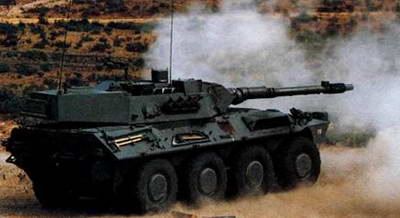

ББМ «Кентавр» во время испытаний 105-мм пушки. Хорошо видны общая компоновка машины и башня с низким силуэтом и большим турнюром.

ББМ «Кентавр» с колесной формулой 8x8 разработана фирмами «Фиат» и «ОТО Мелара» (в настоящее время называются IVECO и «Отобреда» соответственно). Она является представителем нового поколения итальянской бронетехники, разработанной в 1980-х годах для итальянской армии. Помимо нее это основной боевой танк «Ариете», боевая машина пехоты «Дардо» и бронемашины «Пума» с колесной формулой 4 х 4 и 6 х 6. Фирмой «Фиат» разработаны корпус, ходовая часть и двигатель, а «ОТО Мелара» - системы вооружения. В соответствии с требованиями итальянской армии от 1984 года необходимо было создать боевую бронированную машину, основным предназначением которой была бы борьба с танками и которая была бы вооружена 105-мм нарезной пушкой, способной вести огонь всеми типами натовских танковых боеприпасов данного калибра, оснащена современной системой управления огнем, имела хорошую проходимость, высокую скорость и большой запас хода.

Прототип машины был построен в 1987 году, а с 1991 по 1996 год итальянской армии было поставлено около 400 таких машин. В другие страны они продавались. Корпус «Кентавра» сварной из стальных бронелистов различной толщины. В лобовой части броня устойчива к попаданию 20-мм снарядов, с кормы и бортов - к попаданию пуль калибра 12,7 мм. Моторно-трансмиссионное отделение располагается в передней части корпуса с правой стороны, а водительское место - с левой. Над ним смонтирован люк, на который могут устанавливаться приборы ночного видения. Носовая часть машины отделена от остальной по- жароустойчивой перегородкой.

В задней части находится боевое отделение с башней. Командир располагается в башне слева от пушки, наводчик - справа, заряжающий - сзади наводчика. Люки в крыше корпуса расположены над сиденьями командира и заряжающего. Командир располагает стабилизированным дневным панорамным прицелом и четырьмя перископическими смотровыми приборами. У наводчика установлен комбинированный стабилизированный дневной/ночной прицел со встроенным лазерным дальномером. Башня вооружена 105-мм пушкой фирмы «Отобреда».
