Техника художественной эмали, чеканки и ковки

§ 3. ИНСТРУМЕНТЫ

Все кузнечные инструменты делятся на опорные, удар­ные, вспомогательные и измерительные. К опорным отно­сятся наковальня и шпераки.

Основной опорой, на которой производят ковку, явля­ется наковальня. Наковальни разделяются на безрогие, однорогие, двурогие. Масса наковальни колеблется от 150 до 350 кг. Наибольшее распространение получили двуро­гие наковальни массой до 200 кг. На рис. 65 показана двурогая наковальня: 7 — лицо, или наличник наковальни является местом, где производят ковку; 2 — конусообраз­ный рог служит для загибания поковок сложных радиусных кривых; 3 — квадратный хвост служит для за­гибания поковок под углом 90°; 4 — квадратное отвер­стие используют для установки нижников; 5 — круглое отвер­стие используют для изготовления клепок гвоздей с помощью гвоздильни; б — лапы служат для крепления наковальни к стулу.

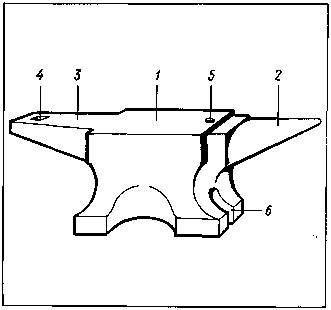

65. Двурогая наковальня: 1 — лицо наковальни; 2 — рог; 3 — квадратный хвост; 4 — квадратное от­верстие; 5 — круглое от­верстие; 6 — лапы

Поскольку наковальня является инструментом, на рабо­чую часть которой действуют большие нагрузки, то при выборе наковальни нужно быть особенно внимательным.

При легком ударе молотком хорошая наковальня издает чистый звук. Лицо наковальни должно быть закалено, что проверяют напильником, который оставляет едва заметный след. Наковальня устанавливается строго горизон­тально и крепится к деревянному, желательно крепкой породы, стулу на высоте (от пола) согнутого большого пальца опущенной руки кузнеца.

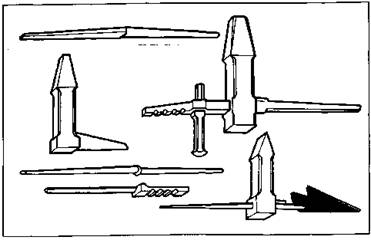

66. Шпераки

Шпераки. Наковальня является опорным инструментом, на котором производят почти все виды кузнечных работ, а шпераки применяются в основном при сложных художест­венных работах. Формы их различны. Некоторые виды шпераков можно отнести к нижникам вспомогательных инструментов. Их можно вставлять в квадратное отвер­стие наковальни, некоторые закрепляют в кузнечные тиски. Шпераки, которые часто употребляют, крепят к деревян­ному стулу, врытому в землю. Перечислить все виды шпераков невозможно. Каждый мастер изготовляет инструмент и приспособления только тогда, когда это необходимо для изготовления того или иного изделия.

На рис. 66 показаны различные виды шпераков.

К ударным инструментам относятся кувалда, ручник (молоток) и фасонные молотки.

Кувалда (большой молот массой 4 — 8 кг) — основной инструмент молотобойца, применяется для нанесения силь­ных ударов. По своему характеру удары делятся на лок­тевой, плечевой и размашистый. Локтевой удар применя­ется при вытяжке и других операциях, где необходимы частые, но не сильные удары. Плечевой, средний по силе, применяется при рубке, пробивании отверстий и т. д. Сила плечевого удара должна быть соразмерна с величиной заготовки и характером работы. Во время рубки металла удары должны быть направлены вертикально и точно, на отрубающий инструмент. Последний удар должен быть слабым. Максимально возможный удар размашистый, когда кувалда описывает в воздухе полный круг; при­меняется при рубке толстых заготовок и других работах.

При работе с кувалдой особенно при размашистых ударах молотобоец должен стоять под углом 90° по отношению к кузнецу.

К одному из самых главных ударных инструментов относится ручник — кузнечный молоток массой 0,5 — 2 кг.

Его применение настолько обширно, что практически нет ни одной технологической операции, где бы ни применялся ручник. При изготовлении этого инструмента кузнец должен быть особенно внимателен к форме, массе и термической обработке.

Фасонные молотки применяются в основном в худо­жественных работах при загибке сложных заготовок, от­гибке листьев на шпераках при выколотке на металли­ческой форме (нижнике). При работе с проволокой необходимо иметь деревянные молотки. Фасонные молотки, так же как и шпераки, изготовляются мастером по необ­ходимости, они очень разнообразны.

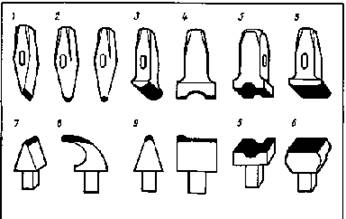

67. Вспомогательные инструменты

Количество и разнообразие вспомогательных инструмен­тов очень велико. Их можно разделить на две группы:

1) инструменты, с помощью которых видоизменяется заготовка (рубка, скручивание и т. д.), крепящиеся к дере­вянной ручке и имеющие свои подобия, называемые нижниками; их вставляют в квадратные отверстия нако­вальни;

2) удерживающие инструменты — это разные формы горновых клещей.

К первой группе вспомогательных инструментов отно­сятся (рис. 67):

I — зубило кузнечное (секач) — применяется для рубки металла в холодном и горячем состоянии; по форме зубила разделяются на прямые, полукруглые, фасонные и односторонние. Зубила для рубки по холодному металлу затачиваются под углом 45°, для рубки по горячему — под углом 60°;

2 — бородок, так же как и зубило, крепится к дере­вянной ручке и имеет круглую или квадратную форму. Он служит для пробивания отверстий в горячем состоянии;

3 — нижник с упором, применяется с верхником;

4 — подбойки применяются для ускорения протяжки металла, выделки в поковке желобков, углублений и т. п. Применяется как с нижником, так и без него; рабочая часть имеет разный радиус кривизны. Для перехвата поковки, когда нужно от большего сечения перейти к меньшему, по всему периметру толщины заготовки при­меняются односторонние подбойки с вырезом разного размера, в этом случае применяют нижники;

5 — обжимки применяются для придания поковке цилинд­рической граненой или фасонной формы. Верхник обжимки крепится на деревянной ручке, нижник вставляется в квадратное отверстие наковальни. Формы обжимки могут быть самые разнообразные;

6 — гладилки служат для выглаживания поверхности изделия, по форме бывают квадратные и полукруглые;

рабочая часть гладилки должна быть хорошо отшли­фована;

7 — подсечка — нижник вставляется в квадратное отвер­стие наковальни; применяется при рубке мелких загото­вок без секача, при рубке толстых заготовок применя­ется с верхником;

8 — нижник служит для загибки спирали;

9 — нижник с упором;

10 — конус;

11 — скоба — согнутый отрезок металла круглого про­филя; применяется при гибке;

12 — вилка — применяется при гибке; вставляется в квад­ратное отверстие наковальни;

13 — гвоздильня — металлическая пластина размером 300 X 40 X 25 мм с отверстиями разной величины, которые имеют незначительный конус, т. е. в верхней части отвер­стие меньше на 2 — 4 мм; применяется для изготовления головок гвоздей, клепок болтов и т. д.

Ко второй группе (удерживающим инструментам) отно­сятся горновые клещи. На рис. 68 показано несколько разновидностей клещей.

Каждому профилю и размеру обрабатываемой заготов­ки должен соответствовать нужный профиль и размер губок клещей:

а) клещи с плоскими губками — для захвата полосового металла и квадрата;

б) клещи с вогнутыми губками — для металла круглого сечения;
