Техника художественной эмали, чеканки и ковки

в) клещи с А-образными губками — для квадратного

сечения металла.

Эти первые три разновидности клещей наиболее часто применяется при художественной ковке и поэтому их следует иметь разных размеров;

г) клещи с плоскими губками и поперечиной — служат для захвата материала различной ширины;

в) клещи для уголка;

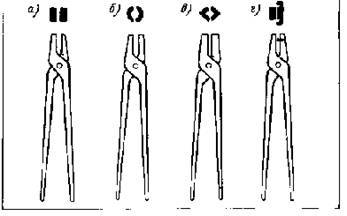

68. Горновые клещи: а — для полосового ме­талла; б — для круглого металла; в — для квад­ратного сечения; г — с поперечиной для широ­кой полосы; б — для уголка; е — для закле­пок; ж — с подвижной губкой; е)  клещи для заклепок;

ж) клещи с подвижной губкой, позволяющей захва­тывать заготовку различной толщины.

Если нет клещей требуемого размера, то нужно отковать конец заготовки так, чтоб он подошел к клещам ближай­шего размера. Можно подгонять губки клещей под заго­товку. Но при частом повторении такой подгонки клещи приходят в негодность.

В процессе работы над изделием появляется необходи­мость проверки только что выполненной операции (конт­роль, соотношение с другой, аналогичной деталью). В таких случаях применяются измерительные и контрольные инструменты, к которым относятся: двойной крон­циркуль, служащий для проверки размеров во время ковки; кузнечный наугольник, служащий для выверки правильности углов. Кроме того, используются шаблоны и калибры — гребенки, представляющие собой стальную удлиненную пластинку с вырезами по сторонам, причем каждый вырез делается несколько шире указанного на нем размера (на 1%) с учетом теплового расширения стали.

Перечислить все инструменты и приспособления, кото­рые необходимы во время работы, невозможно, потому что мастер сам изготовляет инструмент в процессе работы над каким-то изделием. Тут и проявляются умение, знания, сноровка мастера экономно и быстро выполнить эту операцию.

Изготовление инструмента. Для закрепления навыков слесарной и кузнечной обработки полезно изготовить ряд слесарных и кузнечных инструментов, которые будут необ­ходимы учащимся для их дальнейшей работы в мас­терской.

Слесарное зубило куется вручную из прутковой стали У7 или У8. Заготовку диаметром 23 мм протягивают на полосу 16 X 25 мм. Длина заготовки должна быть 500 X 800 мм для ковки без клещей. Оттягивают на переднем краю наковальни рубящую часть и выглаживают гладилкой.

Затем отрубают от заготовки изготовленную часть длиной 160 мм. Скругляют ударяемую часть. После отделки зубило закаливают.

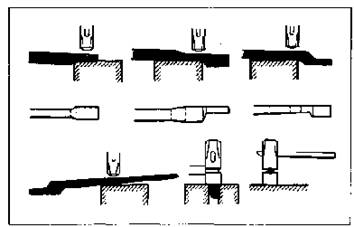

69. Последовательные операции изготовле­ния клещей

Ручник (кузнечный молоток) изготовляется свободной ковкой с незначительным припуском на механическую обработку рабочей поверхности. Ручник куют из стали У7, У8 сечения 40X40 мм. Нагретую заготовку пробивают пробойником. В отверстие вставляют оправку и на оп­равке отверстие отделывают так, чтобы оно имело неболь­шой конус. Это позволяет надежно закрепить ручку в молотке с помощью деревянных и металлических клиньев. Обработанную часть отрубают от заготовки на длину хвоста молотка. На переднем краю наковальни вытягивают хвост. Поковку выглаживают и закаливают.

Клещи (горновые) изготовляют из прутка малоуглеро­дистой стали сечением 30 X 30 мм. При изготовлении больших клещей работа производится с помощью молото­бойца (рис. 69). Сначала куют губки клещей, расплющивая пруток на необходимую толщину. Повернув заготовку на 90°, расплющивают соседний участок прутка под будущий шарнир. Затем вытягивают конец для ручки. Все эти операции следует делать с одного нагрева. При необходи­мости ручки удлиняют, наварив пруток из малоуглеродис­той стали. Затем изготовляют заклепку, пробивают отвер­стие и соединяют детали клещей.

§ 4. ТЕХНОЛОГИЯ КОВКИ

Технологическая обработка металла ковкой включает в себя разнообразие приемов, методов, которые продикто­ваны характером материала и теми задачами, стоящими перед художником-кузнецом. В процессе ковки мастер применяет разнообразные приемы, используя разные инстру­менты, чередуя их в различных комбинациях и после­довательности.

В основном все приемы можно свести к следующим основным операциям: осадка, вытяжка, рубка, разрубка, пробивка отверстий, гибка, закручивание, насекание рисунка, набивка рельефа.

Осадка. Это операция, которая применяется для увели­чения поперечного сечения какой-то части заготовки за счет ее длины (высоты).

Осадка может быть полной и местной. При полной осадке деформируется весь металл. При местной осадке деформируется только часть металла. Соответственно этому и делается нагрев — полный или местный.

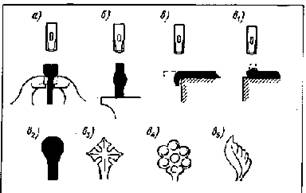

70. Приемы осадки: а — осадка в тисках; 6 — осадка на наковальне; в — осадка конца для об­разования головок; г — образование запаса ме­талла для гибки под углом

Осадка применяется в следующих случаях.

1. Для получения отдельных утолщений на поковке (осад­кой концов или середины) при ковке декоративных эле­ментов, имеющих переменное сечение. Например, расти-

тельные орнаментальные мотивы (утолщенные узлы на стебле, плоды, ягоды и т. д.). После осадки поковка дополнительно обрабатывается обжимками, подбойками.

2. Как предварительная операция перед загибанием под углом для восполнения недостающего металла для обра­зования угла.При осадке поковку нагревают, ставят вертикально на наковальню и бьют ручником или кувалдой по верхнему концу. Длина поковки не должна превосходить диаметр больше чем в 2 — 2,5 раза, иначе произойдет изгибание. Если длина заготовки не позволяет наносить удары молотком, то осадка производится ударами самого предмета о наковальню. При осадке важно соблюдать следующие условия: концы заготовки должны быть срублены под углом 90°, заготовка должна быть прямой.

Если требуется осадить заготовку на малом участке с большой разницей в сечении, нагретую заготовку опускают в холодную воду, исключая участок, подлежащий осадке. Эта операция должна производиться быстро, заготовку нельзя передерживать в воде, необходимо следить за нагретым концом. Такой прием применяется при изготов­лении головок болтов или больших строительных гвоз­дей.

Некоторые кузнецы осадку концов заготовки производят так: нагретый конец загибают под углом 90° и, перевернув, ударяют по загнутому торцу металла. Трудность этого приема заключается в том, чтобы при осадке не сделать складку загнутого конца. Хорошо этот прием использовать при горновой сварке. Осадку концов заготовок можно про­изводить в тисках: нагретую заготовку закрепляют в тиски так, чтобы над губками возвышалась та часть металла, которую требуется осадить. Высота осаживаемой части должна быть в 2,5 раза больше сечения заготовки. Эту операцию необходимо производить быстро, потому что при зажатии в тиски нагретый металл быстро остывает от соприкосновения с губками. Быстро закрепив заготовку, ручником осаживают.

При осаживании концов заготовок большого сечения обычно бывает, что сила губок тисков недостаточна и при ударе заготовка скользит в тисках. В этом случае, если позволяет заготовка, в ней делаются плечики.

При работе с поковками большой длины бывают слу­чаи, когда надо производить осадку в середине заготовки. Все перечисленные приемы в этом случае неприемлемы (в частности, нельзя производить осадку ударами самого предмета о наковальню). В этом случае в зоне осадки заготовку выгибают в форме буквы Z и сверху по изгибу ударяют ручником; после осадки заготовку выправляют.
