В. ДВОРЯНИНОВ, кандидат технических наук; подполковник С. ДЕРЮГИН

МНОГООСНЫЕ АВТОМОБИЛИ

По материалам иностранной печати.

За рубежом для транспортировки тяжелых гусеничных машин и ракетных комплексов, перевозки крупногабаритных неделимых грузов, а также под монтаж кранового и погрузочно-разгрузочного оборудования применяют многоосные автомобили. Наряду со специальными армейскими (см. таблицу) для этих целей широко используют и коммерческие, доработанные в соответствии с военными требованиями.

На вооружении армии США состоит многоцелевой четырехосный полноприводный автомобиль М977 фирмы Oshkosh. Он предназначен для буксировки прицепов массой 10-15 т. На нем установлен 8-цилиндровый V-образный двухтактный дизель DDA 8V92TA жидкостного охлаждения. В трансмиссии применены гидромеханическая автоматическая 4- ступенчатая коробка передач Allison НТ 740D и 2-ступенчатая раздаточная коробка Oshkosh 55000 с блокируемым межтележечным дифференциалом. Ведущие мосты оснащены механизмом принудительной блокировки дифференциалов.

Балансирная подвеска включает листовые рессоры и гидравлические амортизаторы. Колеса двух передних осей управляемые. В приводе рулевого управления имеется гидроусилитель. Рабочая тормозная система состоит из дисковых тормозных механизмов и двухконтурного пневматического привода. Пружинные энергоаккумуляторы стояночной тормозной системы воздействуют на колеса третьей и четвертой осей. По требованию заказчика на машине устанавливается лебедка с тяговым усилием 89 кН (9,1 тс).

Автомобиль М977 выпускается в нескольких модификациях: М988 – автоцистерна, М983 – седельный тягач, М984 – эвакотягач, М985 – грузовой автомобиль с краном для самопогрузки. На базе М977 создан также автомобиль с колесной формулой 10x10. Он разработан в соответствии с требованиями на перевозку пакетированных армейских грузов. Его дизель серии DDA 8V92TA имеет мощность 368 кВт. На машине установлены автоматическая 5-ступенчатая коробка передач и 2-ступенчатая раздаточная коробка Oshkosh. Для уменьшения радиуса поворота колеса первой, второй и пятой осей нового шасси управляемые.

Западногерманский автомобиль N4540 имеет 8-цилиндровый V-образный четырехтактный дизель Deutz BFL 413 воздушного охлаждения мощностью 235 кВт. В трансмиссии применена диапазонная гидропередача, состоящая из блока гидротрансформатор – сцепление WSK 400 и 6-ступенчатой коробки передач ZF6G- 90. В раздаточной коробке ZFA600/30 установлен планетарный межтележечный дифференциал с принудительной блокировкой. Ведущие мосты оснащены планетарными колесными редукторами, а пружинно-рычажная подвеска – гидравлическими амортизаторами. Передние две оси поворотные. В приводе рулевого управления имеется гидроусилитель.

Колодочные тормозные механизмы рабочей тормозной системы оснащены двухконтурным комбинированным приводом: передние оси – пневмогидравлическим, задние – пневматическим. Тормозные цилиндры колес задних осей имеют пружинные энергоаккумуляторы, которые используются в качестве стояночной тормозной системы. На автомобиле установлена лебедка с тяговым усилием 49 кН (5 тс) и гидравлическим приводом или кран модели N4640 грузоподъемностью 1 т.

В настоящее время фирмой MAN выпускается семейство автомобилей N4540 грузоподъемностью до 15 т в модернизированном варианте. На машинах устанавливаются 6- цилиндровыв рядные или 10- цилиндровые V-образные дизели жидкостного охлаждения, оснащенные системой турбонаддува с охлаждением наддувочного воздуха. Мощность силовой установки составляет 184-404 кВт. В трансмиссии применяются 9-16-ступенчатые коробки передач фирмы ZF. По мнению специалистов, использование в конструкции трансмиссии N4540 усовершенствованных агрегатов позволяет увеличить тяговое усилие на низших передачах на 40%.

В армиях большинства зарубежных стран перевозка танков и другой тяжелой гусеничной техники осуществляется многоосными седельными тягачами. Выпускаемый фирмой Mersedes Benz тягач модели 4850А создан на базе трехосного автомобиля 3850А. На нем установлены двойные задние колеса с шинами 14.00R20, а при эксплуатации на песчаных грунтах применяются одинарные колеса с шинами 24.00R21. Емкость топливных баков от 400 до 10ОО л. По требованию заказчика на тягаче может устанавливаться автоматическая коробка передач Allison со встроенным тормозом-замедлителем. Повышение проходимости обеспечивается за счет централизованной системы регулирования давления воздуха в шинах.

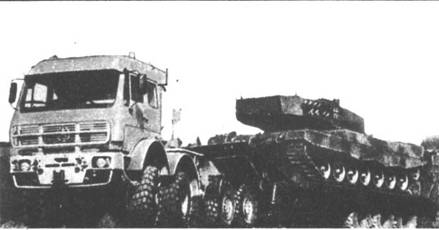

Рис.1. Седельный тягач 4850А.

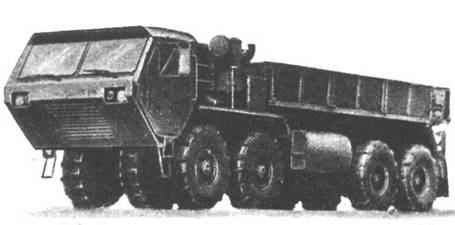

Рис. 2. Автомобиль М977.

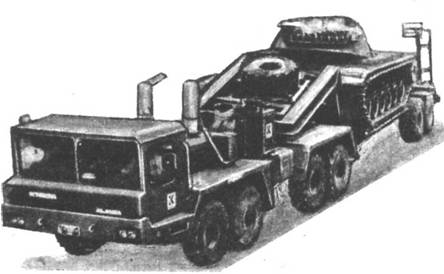

Рис. 3. Седельный тягач «Кинос Апжаба».

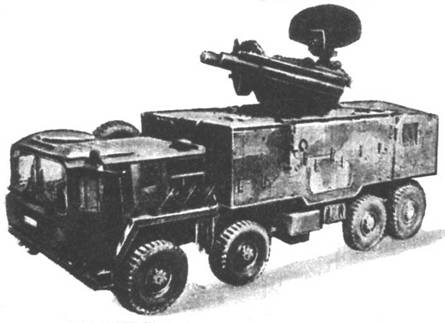

Рис. 4. Автомобиль N4540.

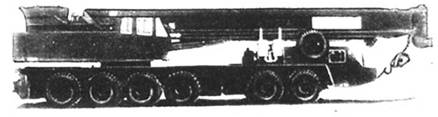

Рис. 5. Автомобильный кран NK-1200.

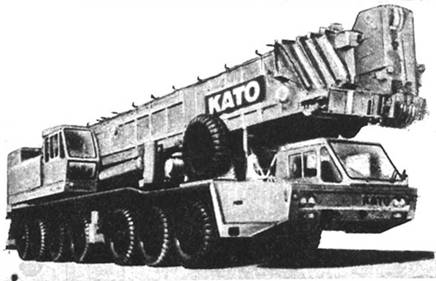

Риг. 6 Автомобильный кран NK-1600.

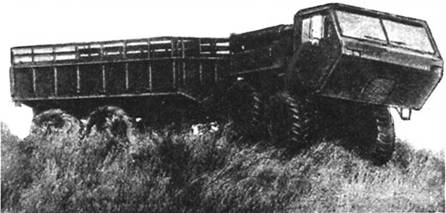

Риг. 7 Сочлененный автомобиль Мк 48/17.

Рис. 8. Сочлененный автомобиль «Магнум-4».

Тормозная система оснащена пневматическим двухконтурным приводом с регулятором тормозных сил. Пружинные энергоаккумуляторы выполняют роль стояночного тормоза и действуют на все колеса. В тягаче выполнен независимый (от рабочей и стояночной систем) привод управления тормозами полуприцепа. Цельнометаллическая двухдверная трехместная кабина оборудована двумя спальными местами, кондиционером и автономным жидкостным подогревателем-отопителем. За ней могут размещаться барабанные лебедки с гидравлическим или механическим приводом.

На немецком четырехосном тягаче 48.525VPA фирмы MAN применена диапазонная гидропередача ZF 4S 150 GP. Установлена двухступенчатая раздаточная коробка. Ведущие оси выполнены совместно с планетарными колесными редукторами. Передние ведущие мосты постоянно включены. Межколесные и межосевой дифференциалы задних осей блокируемые. Подвеска передней тележки – на полуэллиптических листовых рессорах с дополнительными полыми резиновыми элементами и гидравлическими амортизаторами. Балансирная подвеска задних колес имеет стабилизатор поперечной устойчивости. Привод рабочей тормозной системы пневматический, двухконтурный. Стояночный тормоз с пружинными энергоаккумуляторами воздействует на задние колеса. За кабиной могут устанавливаться одна или две лебедки с тяговым усилием 200 кН (20,4 тс), оснащенные механическим или гидравлическим приводом.

Бельгийский балластный тягач с семиместной кабиной, расположенной над двигателем, имеет автоматическую трансмиссию фирмы Clark. На ведущих мостах смонтированы 2-ступенчатые главные передачи и планетарные колесные редукторы. Подвеска передней тележки – на полуэллиптических рессорах с гидравлическими амортизаторами, задней – балансирная. Тормозная система – с двухконтурным пневматическим приводом. Стояночная тормозная система с пружинными энергоаккумуляторами воздействует на задние колеса. Установлена лебедка с механическим приводом и тяговым усилием 300 кН (30,6 тс).
