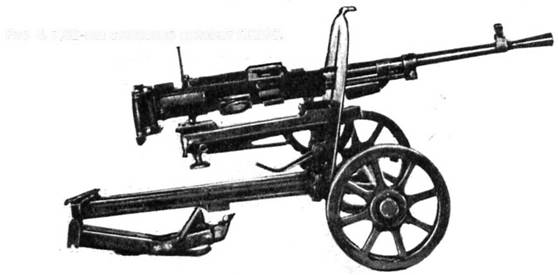

Рис. 2. 7,62-мм станковый пулемет Горюнова (СГМ).

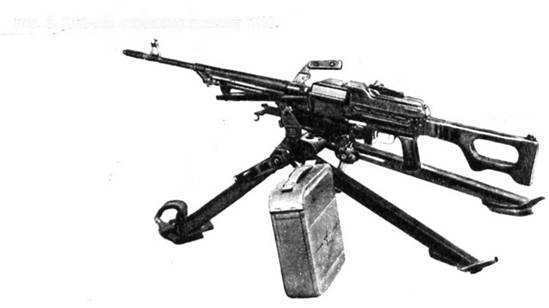

Рис. 3. 7.62-мм станковый пулемет ПКС.

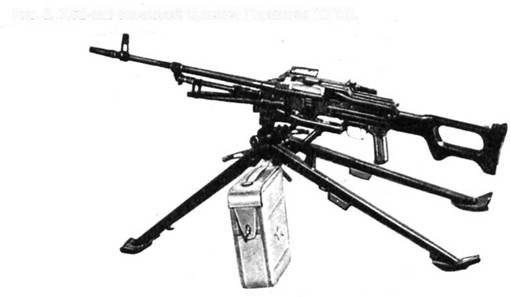

Рис. 4. 7.62-мм станковый пулемет ПКМС.

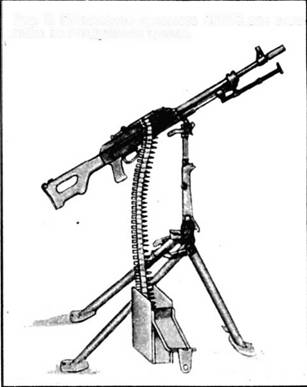

Рис. 5. Положение пулемета ПКМС для стрельбы по воздушным целям.

В 60-е годы на вооружение поступила серия стрелкового автоматического оружия системы Калашникова, в том числе и единый 7,62-мм пулемет ПК. Первоначально к нему был принят треножный станок системы Саможенкова, образец получил название ПКС. В 1969 г. он был заменен более совершенным треножным станком системы Степанова, а пулемет переименован в ПКМС. В конструкцию станка было введено устройство для крепления патронных коробок в боевом и походном положениях, что существенно повысило его боевые и эксплуатационные характеристики. Масса снизилась с 7,7 до 4,5 кг, количество деталей уменьшилось на 29 штук. Трудоемкость изготовления снизилась на 40% за счет использования многофункциональных элементов. На правой ноге станка на стойке крепится патронная коробка. Это позволяет менять огневую позицию без разряжания пулемета. В походном положении станок складывается и переносится за спиной одним номером расчета.

Благодаря хорошей устойчивости при стрельбе и интенсивной системе охлаждения ствола станковые пулеметы обладают высокой точностью стрельбы. Они способны продолжительное время вести непрерывный огонь. Эффективность и безотказность действия этого вида оружия обеспечили ему прочное место в системе вооружения современных армий.

Капитан А. ВОРОБЬЕВ

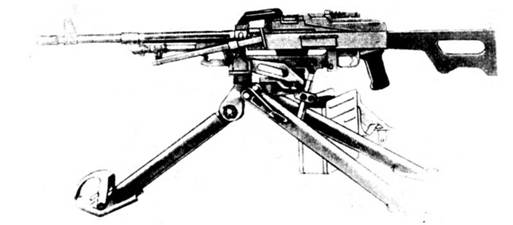

Рис. 7. Положение пулемета ПКС для стрельбы по наземным целям.

Рис. 6. Работа частей и механизмов пулеметов ПКС и ПКМС: 1 – затворная рама; 2 – затвор; 3 – гребень; 4 – рычаг подачи; 5 – боевой патрон; б – патронник; 7 – возвратная боевая пружина; 8 – направляющий стержень; 9 – спусковой рычаг; 10 – спусковой крючок; 11 – шептало.
