При преодолении глубоких водных преград охлаждение двигателя осуществляется забортной водой, поступающей в радиаторы, вентиляторы при этом отключаются. Встроенная система клапанов, при этом, обеспечивает перекрытие отверстий воздухозаборников. Воздух в МТО поступает или через люк командира, или через телескопическую трубу-лаз.

Трансмиссия HSWL-354/3 фирмы Ренк гидромеханическая с блокируемым комплексным гидротрансформатором. 4- ступенчатой планетарной коробкой передач и дифференциальным двухпоточным механизмом поворота с гидрообьемной передачей. Гидротрансформатор выключается с помощью блокировочного фрикциона

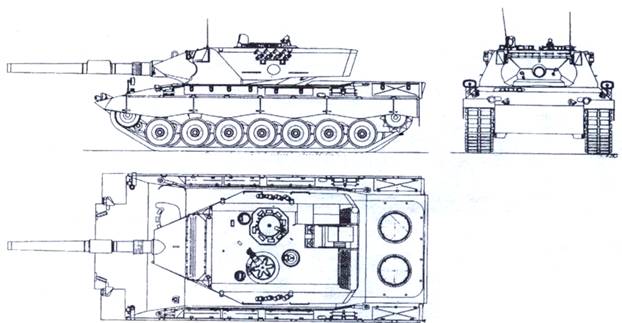

Схема танка "Леопард-2К”

Коробка передач состоит из трех планетарных рядов с дисковыми тормозами, обеспечивающими включение Г,II и III передач, и блокировочного фрикциона для включения IV передачи. Реверс включается с помощью фрикционных элементов; он дает возможность быстрого переключения с переднего на задний ход в момент когда танк еще продолжает двигаться вперед (со скоростью не более 8 км/ч). Применение гидрообьемной передачи механизма поворота позволяет производить кинематическое регулирование радиуса поворота по аналогии с автомобилем и уменьшает динамические нагрузки на трансмиссию и ходовую часть. Гидрообъемная передача состоит из регулируемого аксиально -поршневого насоса и нерегулируемого гидромотора. Качающаяся шайба гидронасоса связана через тягу с сервоприводом штурвала управления поворотом танка. Поворот штурвала регулирует производительность насоса.

В трансмиссии установлена автоматическая гидродинамическая муфта, выполняющая следующие функции:

– увеличение крутящего момента гидромотора с возрастанием нагрузки при малых радиусах поворота;

– торможение танка в сочетании с двумя механическими остановочными тормозами.

Муфта включается и работает как гидрозамедлитель до 15 град, хода педали тормоза; в остальном диапазоне когда она работает совместно с остановочными тормозами. В результате обеспечивается уменьшение износа мсталлоксрамических дисков тормозов и высокое замедление танка при торможении – до 5,5 м/с2 . Бортовой редуктор – планетарный, передаточное число – 4,67.

Электрооборудование включает бесконтактный синхронный генератор переменного тока и шесть аккумуляторных батарей. Мощность генератора 20 кВт, масса – 24,6 кг. Суммарная емкость батарей 300 А.ч.

Пуск двигателя осущес твляется электростартером. Для облегчения пуска в зимнее время используются свечи накаливания, установленные в предкамерах, а при температуре ниже 20° С производится предпусковой прогрев двигателя от обогревателя.

Топливные баки общей емкостью 500 л находятся в МТО, еще два бака емкостью 700 л на надгусеничных полках.

Система управления трансмиссией- механо-электрогидравлическая, обеспечивает автоматическое переключение передач. Управление механизмом поворота – гидравлическое, от штурвала; привод управления остановочными тормозами – механический. Система управления двигателем и трансмиссией позволяет управлять танком, в случае необходимости, командиру.

Ходовая часть танка выполнена по семиопорной схеме с задним расположением ведущих колес. Индивидуальная торсионная подвеска была выбрана специалистами фирмы Порше после длительного анализа различных вариантов, которые могли бы обеспечить хорошую подвижность; решающим фактором в пользу торсионов стали финансовые ограничения. Гидропневматическая подвеска сулила лучшие характеристики, но ее отработка требовала значительных капиталовложений, тем не менее два прототипа имели такую подвеску по типу подвески танка МВТ-70. Основное же внимание было сосредоточено на торсионной подвеске. Моноторсионы диаметром 62 мм, длиной 2100 мм имеют повышенную прочность и монтируются на всю ширину корпуса. На подвесках трех передних и двух задних опорных катков каждого борта установлены фрикционные амортизаторы двухстороннего действия, а на ограничителях катков этих подвесок – гидроупоры. Конструкторы пошли на определенный риск, применив подобные амортизаторы, так как их эффективность сильно зависит от температуры воздуха, степени износа, а реальный коэффициент фрикции установленного на танке амортизатора с трудом поддается проверке. Тем не менее, разработчики приняли решение о разработки амортизаторов новой конструкции специально для танка «Леопард-2». Динамический ход опорного катка – 320 мм, полный ход катка 526 мм.

Опорные катки двускатные с резиновыми шинами и съемными дисками из алюминиевого сплава, ступицы – стальные. Диаметр катков, по сравнению с танком «Леопард-1» , увеличен с 660 мм до 700 мм. Поддерживающие катки односкатные, обрезиненные, установлены в шахматном порядке, по четыре на борт. Направляющие колеса по конструкции аналогичны опорным каткам, однако их диаметр меньше 600 мм. Ведущие колеса имеют стальные съемные зубчатые венцы.

Гусеницы с резинометаллическими шарнирами и обрезиненной беговой дорожкой, шаг гусеницы 184 мм. Для уменьшения давления на грунт фирма Диль разработала новые траки шириной 635 мм; в пазах трака крепятся пружинными защелками по две асфальтоходные подушки. Для увеличения сцепления при движении по снегу, льду или скользкому грунту часть подушек (до 10 на гусеницу) может заменяться съемными стальными грунтозацепами X образной формы. В приливах по краям траков имеются по два конических отверстия, в которые для преодоления коротких участков тяжелых грунтов забиваются заостренные стержни-шпоры. Кроме того, для снижения среднего удельного давления на грунт при движении по рыхлому грунту на каждый 8-й или 9-й трак могут устанавливаться уширители.

Требования к бронезащите танка, сформулированные министерством обороны ФРГ, были очень высокими и выполнить их путем простого увеличения толщины брони, не превысив оговоренную массу танка в 50 т, не представлялось возможным. Повышение уровня защиты экипажа от противотанковых средств достигнуто за счет применения сварных конструкций корпуса и башни с использованием многослойной катаной брони и комплекса конструктивно-компоновочных мероприятий. Увеличена дифференциация толщины брони по периметру танка; за счет ослабления бронирования на второстепенных участках (толщина брони бортов и крыши корпуса и башни – 20-70 мм) резко увеличена толщина брони лобовых фрагментов.

Верхний лобовой лист корпуса имеет большой угол наклона (81°), а форма башни в плане выполнена клинообразной. Ряд элементов конструкции используются в качестве дополнительной защиты, так, расположенные в передней части надгусеничных полок топливные баки уменьшают вероятность поражения водителя при обстреле с бортов. На бортах корпуса установлены резиновые экраны, армированные броневыми пластинами. С целью повышения противоминной стойкости усилено днище корпуса и его соединение с бортами. Наиболее важные оптические приборы могут закрываться бронированными створками. В целом, по уровню бронезащиты танк «Леопард – 2К» превосходит своего предшественника примерно в 1,4 раза.

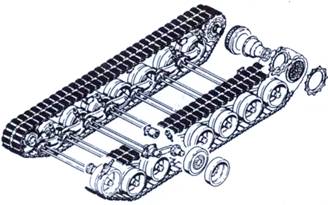

Ходовая часть танка "Леопард-2"

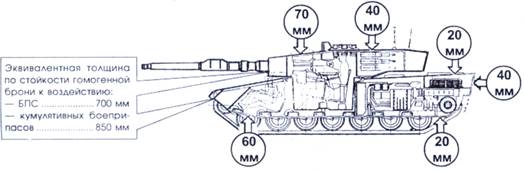

Бронирование танка «Леопард-2»

«Леопард- 2AV»

Программа единого американо-западногерманского основного боевого танка потерпела фиаско, однако военные обеих стран не хотели отказываться хотя бы от частичной стандартизации боевых машин. В 1974 г. между ФРГ и США было заключено соглашение о стандартизации отдельных компонентов (основное вооружение, боеприпасы, система управления огнем, двигатель, трансмиссия, гусеницы) перспективных танков – американского ХМ 1 и немецкого «Леопард-2». Согласно соглашению конструкторы фирмы Порше разработали модификацию танка «Леопард-2К». получившую обозначение «Леопард-2 AV»(AV – Austere Version). Данная модификация послужила базовой машиной для серийных танков «Леопрад- 2А». Отдельные оптимисты по обе стороны океана не исключали принятия на вооружение армий США и ФРГ или ХМ 1, или «Леопарда-2АУ», а в случае успеха немецкой конструкции – возможности производства «Леопарда» в США.

Опытный образец «Леопарда-2AV» был готов в 1975 г. Основное его отличие от танка «Леопард-2К» заключалось в установке башни новой конструкции с усиленным многослойным бронированием. Топливные баки и боеприпасы были размещены в специальных взрывобезопасных контейнерах. По-прежнему так и не был решен вопрос о типе орудия. К 1976 г. испытания проходили танк с башней Т-20, вооруженный 120 мм гладкоствольной пушкой Rh 120, и танк с башней Т- 19, вооруженный 105-мм нарезной L-7. Надо сказать, что сами немцы к 1976 г. склонялись к установки 120 мм пушки, однако их заокеанские коллеги не были уверены в правильности такого решения. Поскольку вышеупомянутое соглашение предусматривало стандартизацию танковых орудий, американцев требовалось убедить. Опытные танки отличались не только пушками; в башне Т- 20 (башня 20-го прототипа танка «Леопард-2») была установлена система управления огнем германской фирмы АЕГ-Телефункен, а в башне Т-19 (башня 19-го прототипа танка «Леопард- 2») – американской фирмы Хьюз. Таким образом, немцы делали ставку на 120-мм орудие, американцы – на 105-мм. Будущее показало правоту западногерманских конструкторов.

В 1976 г. танки были доставлены в США на Абердинский полигон для проведения испытаний (испытания проходили с 26 сентября 1976 г. по январь 1977 г.), которые проводили исключительно американцы. Германскую сторону на испытаниях представляла только команда наблюдателей. Условия испытаний были максимально приближены к условиям, в которых проверялся танк ХМ 1. Прототип № 19, вооруженный 105-мм пушкой предназначался для баллистических испытаний. В 120-мм пушку американцы не верили и с 20 -го прототипа башня была демонтирована еще в ФРГ. Вместо башни была установлена цилиндрическая болванка с массой, аналогичной массе башни Т 20. Этот танк предназначался для ходовых испытаний. Программа испытаний была согласована представителями США и ФРГ. единственным пунктом, вызвавшим неудовольствие немцев стал отказ американских военных установить систему юстировки ствола, которая являлась составной частью системы управления огнем танка «Леопард-2АУ». Забегая вперед, следует отметить, что результаты стрельб были единственным показателем, по которому «Леопард-2» уступил ХМ-1.
