При выходе из строя основного прицела наводчик может использовать вспомогательный шарнирный телескопический прицел FERO-Z18 с зависимой стабилизацией поля зрения и 8-кратным увеличением.
У командира установлен перископический панорамный прицел прибор наблюдения PERI-R17 с независимой стабилизацией поля зрения; увеличение прицела или 2-кратное, или 8-кратное (переключаемое) Командирский прицел связан с прицелом наводчика, что позволяет командиру использовать лазерный дальномер и тепловизор. Командирская башенка сделана невращающийся, но периметру люка установлено шесть призменных наблюдательных приборов, дающих суммарный круговой обзор. Передний прибор может заменяться ночным подсветочным прибором наблюдения, аналогичным установленному

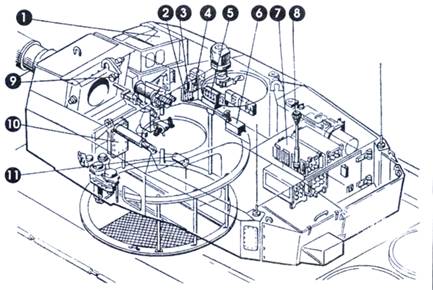

Расположение элементов системы управления огнем в башне танка «Леопард-2»
1 – прицел. 2 – блок управления командира; 3 – блок управления наводчика; 4 – дисплей для командира' 5 – блок управления электронным баллистическим вычислителем: 6 – ручка управления командира: 7 – электронный баллистический вычислитель; 8 – датчик бокового ветра: 9 – датчик угла подъема пушки; 10 – электронное вычислительное оборудование лазерного дальномера; 11 – датчик угла наклона оси цапф
Боеприпасы пушки танка «Леопард-2»
1 – выстрел с БПС DM33; 2 – сердечник с хвостовым оперением; 3 – секционный поддон. Л – выстрел с кумулятивно-осколочным снарядом DM 12: 5 – взрыватель, 6 – заряд; 7 – хвостовое оперение
Башня танка «Леопард-2» с телевизионной системой PZB-200 (на маске пушки видна передающая камера этой системы)
У заряжающего установлен один перископический смотровой прибор Все оптические приборы танка имеют противооблединительные устройства и системы очистки. В функции заряжающего входит также обеспечение радиосвязи и стрельба из спаренного с пушкой пулемета MG3A1 (боекомплект пулемета 1200 патронов). Еще один пулемет MG3 установлен на кольцевой турели башенного люка заряжающего.
Информация о дальности до цели поступает в баллистический вычислитель, который также учитывает угловую скорость цели по вертикали и азимуту, скорость и направления ветра, температуру воздуха, атмосферное давление, угол крена цапф. Данные о температуре зарядов и износе канала ствола вводятся в вычислитель вручную.
Выверка прицела производится без выхода экипажа из машины. С помощью механизмов выверки достаточно совместить прицельную марку прицела дальномера с наблюдаемой в его поле зрения выверочной маркой коллиматора. Именно эту систему запретили использовать американцы при стрельбах танка «Леопард-2АУ» на Абердинском полигоне.

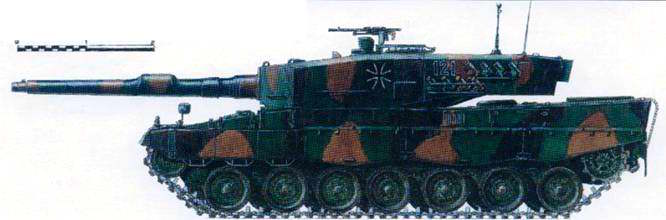

Основной танк «Леопард-2А1» бундесвера

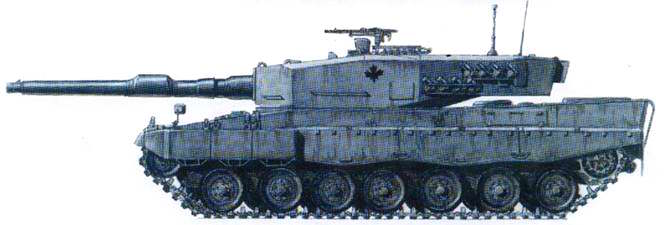

Основной танк «Леопард-2А2» 4-й канадской отдельной бригады

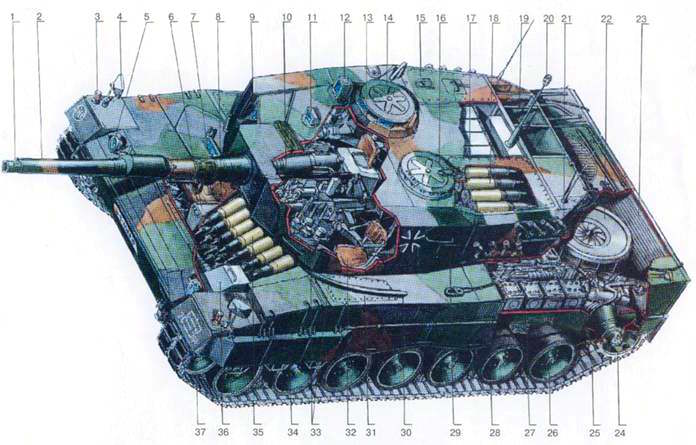

1 -зеркало для выверки прицела наводчика;
2-120-мм гладкоствольная пушка;
3-габаритный фонарь;
4-зеркало заднего вида;
5-фары;
6-пульт водителя;
7-смотровой
перископический прибор водителя;8-сиденье водителя;
9-окно лазерного прицела-дальномера и тепловизора;
10-7,62-мм спаренный пулемет;
11-смотровой перископический прибор наводчика;
12-панорамный перископический прицел наводчика;
13-сиденье командира;
14-крышка люка командира;
15-крышка люка для доступа к гидроаккумуляторам и гидросистеме;
16-крышка люка заряжающего;
17-крышка для доступа заряжающего;
18-боеприпасы (15 штук);
19-кормовые ниши для хранения ЗИП и брезента (либо маскировочной сети);
20-датчик ветра;
21 -гранатометы для дымовых и осколочных гранат;
22-кольцевой радиатор с вентилятором (два блока);
23-выпускные решетки отработанных газов;
24-бортовой редуктор, ведущее колесо;
25-гусеница со съемными резиновыми подушками, обрезиненной беговой дорожкой и резинометаллическими шарнирами;
26-опорный каток;
27-аккумуляторные батареи (восемь штук);
28-решетка ФВУ;
29-дверца люка для загрузки боеприпасов;
30-ограждение (барбет) погона башни;
31 -крышка люка для доступа к баку;
32-сиденье заряжающего;
33-лобовая и бортовая многослойная броня башни;
34-многослойные бортовые экраны;
35-боеприпасы пушки (27 штук);
36-ФВУ;
37-направляющее колесо

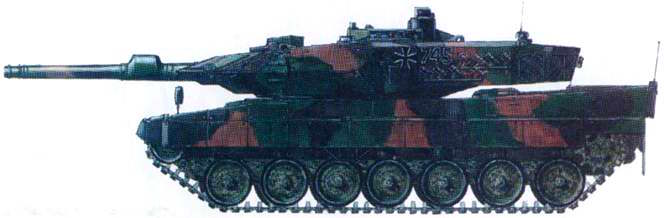

Основной танк «Леопард-2А5» бундесвера

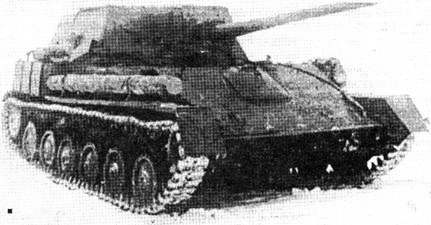

СУ-85А
Самоходные артиллерийские установки СУ-85А и СУ-85Б
Красная Армия во время Великой Отечественной войны получала в больших количествах отличные самоходные установки. В основном это были полностью бронированные машины на базе серийных танков 'Г 34. КВ и ИС 2. По существу это были либо истребители танков (СУ-85, СУ -100 и ПСУ 122). либо штурмовые САУ, вооруженные мощными гаубицами (СУ-122, СУ-152 и ИСУ- 152). Однако самыми многочисленными были легкие, лишь частично бронированные СУ-76 (СУ 76М) на базе легкого танка Т- 70, которых выпустили 14 292 единицы.
Массовому производству на трех заводах способствовала простота их конструкции, дешевизна в производстве. благодаря в частности, использованию автомобильных агрегатов. СУ-76М весила 10.6 т и была вооружена 76,2-мм пушкой. Самоходки предназначались для непосредственною сопровождения пехоты в бою. Не раз им приходилось вступать в бой с танками противника. Однако, в общем-то. отличной 76,2-мм пушке ЗИС 3 оказались пе по «зубам» «Тигры», «Пантеры» и тяжелые самоходы на их базе. Спасая положение, главный конструктор ГАЗ им. В.М.Молотова, Николай Александрович Астров (1906 -1992 гг.) решил вооружить свою легкую самоходку, более мощной, особенно при действии против танков, пушкой. При этом должно было остаться основное достоинство легкой самоходки – использование базы снятого с производства легкого танка Т-70 с его автомобильными агрегатами.
Здесь следует сказать, что в 1943 -1944 гг. Н.А.Астров и И.В.Гавелов неоднократно пытались, используя базу танка Т-70М найти замену СУ-76. Так появились легкие опытные самоходные установки, в основном полностью бронированные, а именно: СУ-16, СУ-76Д, ГАЗ-75. СУ-576… Однако они утратили основное достоинство СУ-76 – надежность и простоту конструкции.
В 1943-1944 гт. хорошие результаты в борьбе с тапками показали 85 мм пушки, стоявшие на Т-34 (ЗИС- С 53 и Д-5Т) и Д 5С (на СУ-85).
Их и решили поставить на новую самоходную установку. Но пришлось считаться с увеличенной но сравнению с ЗИС-З силой отдачи.
