"В орбитальном варианте (ракета 8К69) в состав орбитальной головной части (ОГЧ) ракеты кроме боевой части входит отсек управления. Здесь размещены двигательная установка и приборы СУ для ориентации и стабилизации головной части (ГЧ). Тормозной двигатель ОГЧ – однокамерный. Его турбонасосный агрегат (ТНА) запускается от порохового стартера. Двигатель работает на тех же компонентах топлива, что и двигатели ракеты. .. Стабилизацию ОГЧ по тангажу и рысканью на участке активного торможения при спуске с орбиты выполняют четыре неподвижных сопла, работающие на выхлопных газах турбины. Подача газа в сопла регулируется дроссельными устройствами. Стабилизацию по крену осуществляют четыре тангенциально расположенных сопла. Система ориентации, управления и стабилизации (СУОС) ОГЧ – автономная, инерциальная. Она дополнена радиовысотомером, который контролирует высоту орбиты дважды – в начале орбитального участка и перед подачей тормозного импульса.

Тормозной двигатель установлен в центральной части отсека управления внутри тороидального топливного модуля. Принятая форма топливных емкостей позволила сделать компоновку отсека оптимальной и снизить массу его конструкции. Внутри топливных емкостей для надежности запуска и работы двигателя в состоянии невесомости установлены разделительные сетки и перегородки, обеспечивающие надежную бескавитационную работу насосов двигателя. Тормозная двигательная установка создает импульс, переводя ОГЧ с орбитальной траектории на баллистическую. ОГЧ при боевом дежурстве хранится,как и ракета,в заправленном состоянии". (Байконур. Королев. Янгель/Автор-составитель М. И.Кузнецкий. – Воронеж: ИПФ "Воронеж", 1997. С. 180).

Первая ступень ракеты оснащена маршевым двигателем РД-261, состоящим из трех двухкамерных модулей РД- 260. Вторая ступень оснащена двухкамерным маршевым двигателем РД-262. Двигатели разработаны в КБ Энергомаш под руководством Валентина Глушко. Компоненты топлива – НДМГ и азотный тетраоксид (AT).

Агрегаты стартового оборудования наземного комплекса для проведения испытаний ракеты на полигоне Байконур разработаны в КБТМ.

"С созданием комплекса (стартового комплекса – прим. авт.) 8П867 работы на площадке № 67 Байконура не завершились. Когда подоспела очередная ракета 8К69 ОКБ Янгеля, для обеспечения ее летной отработки была реконструирована вторая стартовая площадка этого комплекса. Новый стартовый комплекс получил индекс 8П869. Схожесть параметров и технологии подготовки ракет 8К69 и 8К67 потребовали создания относительно небольшого количества новых стартовых агрегатов, семь из которых были разработаны ГСКБ (КБТМ – прим. авт.) и семь – смежными предприятиями. В основном наземное оборудование было доработано и унифицировано для обеих ракет. Новый комплекс прошел испытания, был принят в эксплуатацию и в период 1965-1966 гг. обеспечил подготовку и пуск 4-х ракет 8К69". (Кожухов Н.С., Соловьев В.Н. Комплексы наземного оборудования ракетной техники. 1948-1998 гг./ Под. ред. докт. техн. наук проф. Бирюкова Г.П. – Москва, 1998. С 55). Первоначально ампулизация Р-36-0, как и ракеты Р-36, не была предусмотрена. Работы по ампулизации начаты после выхода приказа ГКОТ от 12 января 1965 года.

Р-36-О на пусковой установке

В конце 1964 года на Байконуре началась подготовка к проведению испытаний. Первый пуск Р-36-О произведен 16 декабря 1965 года. Испытания завершены в мае 1968 года.

Вспоминает полковник в отставке Георгий Смысловских:

"Испытания ракеты Р-36-О начались в конце 1965 года. Председателем государственной комиссии по испытаниям ракеты был назначен заместитель начальника Военной академии имени Ф.Э.Дзержинского генерал- лейтенант Федор Петрович Тонких. Первый пуск ракеты Р-36-0 16 декабря 1965 года был аварийным. Во время окончания заправки 2-й ступени горючим, в ресиверной, из которой шел наддув емкостей горючего азотом, началась утечка азота. Учитывая, что запас азота был на две заправки, мы могли бы закончить заправку при травлении азота, но руководитель испытаний направил в ресиверную специалистов управления, при работе которых по поиску травления азота прошла ложная команда на отстрел наполнителей 2-й ступени. Наполнители отстыковались, горючее с высоты хлынуло на бетон, от удара воспламенилось, и начался пожар". (Создатели ракетно-ядерного оружия и ветераны-ракетчики рассказывают. – М.: ЦИПК, 1996. С. 210). В 1966 году было проведено четыре успешных испытательных пуска.

"Следует отметить тот факт, что в декабре 1965 г. (дата нуждается в уточнении – прим. авт.) был произведен пуск глобальной ракеты 8К69. Ракета стартовала с НИИ-5 МО, вывела на круговую орбиту высотой 150 км и наклонением 65 0 орбитальную головную часть, которая, совершив один виток вокруг Земли, попала в заданный район с отклонениями от расчетной точки падения по дальности и направлению, соответствующими заданным по тактико-техническим требованиям Министерства обороны (ТТТ МО)". (Байконур. Королев. Янгель/Автор-составитель М. И. Кузнецкий. – Воронеж: ИПФ "Воронеж", 1997. С. 181).

Постановлением правительства 19 ноября 1968 года орбитальная ракета Р- 36-0 принята на вооружение. Комплексы в ШПУ ОС поставлены на боевое дежурство на полигоне Байконур 25 августа 1969 года. Серийное производство развернуто на Южном машиностроительном заводе в Днепропетровске.

18 пусковых установок орбитальных ракет Р-36-0 с ядерными боеголовками были развернуты к 1972 году в единственном позиционном районе – на полигоне Байконур.

Ракетная бригада для эксплуатации Р-36-0 была сформирована в октябре 1969 года. К июлю 1979 года на базе управления бригады, а также управлений отдельных инженерно-испытательных частей, осуществлявших пуски ракет Р-36 и Р-16, на Байконуре было сформировано управление отдельных инженерно-испытательных частей (ОИИЧ).

В 1982 году полигон Байконур передан Главному управлению космических средств Министерства обороны (ГУ- КОС). В январе 1983 года в соответствии с договором ОСВ-2 ракетный комплекс Р-36-0 был снят с боевого дежурства. К 1 ноября 1983 года управление ОИИЧ на Байконуре расформировано.

Р-36 П. 8К67П

Проектные разработки разделяющихся головных частей начаты в КБ "Южное" под руководством Михаила Янгеля в ноябре 1967 года. Первоначально были созданы РГЧ, не имевшие системы индивидуального наведения. Цель разработки – увеличить зону поражения ядерными боезарядами уменьшенной мощности.

В августе 1968 года на Байконуре начаты летно-конструкторские испытания экспериментальной РГЧ на ракете 8К67П. В 1970 году испытания ракеты, оснащенной РГЧ с тремя боевыми блоками, завершены.

26 октября 1970 года постановлением правительства ракета 8К67П принята на вооружение. В декабре 1971 года

первая МБР Р-36П, оснащенная РГЧ, поставлена на боевое дежурство. Серийное производство развернуто на Южном машиностроительном заводе в Днепропетровске.

Р-36П имела дальность стрельбы 10 200 км. Гарантийный срок хранения – 7,5 лет. Система управления ступени разведения боеголовок была разработана в НИИ автоматики и приборостроения под руководством Николая Пилюгина.

Группировка Р-36П росла до 1974 года, после чего начата их замена более совершенными МБР, оснащенными РГЧ ИН.

Боевое дежурство Р-36 и Р-36П в ШПУ ОС несли в ракетных дивизиях, дислоцированных вблизи городов

Алейск Алтайского края (30 ШПУ), Карталы Челябинской области (46 ШПУ), Домбаровский Оренбургской области (64 ШПУ), Ужур Красноярского края (64 ШПУ), Державинск (52 ШПУ) и Жангиз-тобе (52 ШПУ) в Казахстане. Эти новые позиционные районы были выбраны специально для дислокации дивизий тяжелых МБР. Максимальной численности – 308 пусковых установок – группировка достигла к 1977 году. Полк Р-36 имел на вооружении шесть пусковых установок одиночного старта и командный пункт. Дивизии в Картапы, Домбаровском, Ужуре, Державинске и Жангизтобе имели по одному полку с десятью пусковыми установками.

ГР-1. 8К713

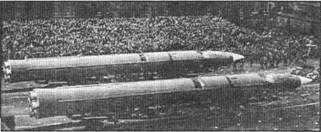

ГР-1 на параде

Проектно-исследовательские работы по трехступенчатой глобальной ракете в ОКБ-1 под руководством Сергея Королева велись с 1961 года. Постановление правительства о начале разработки ракеты вышло 24 сентября 1962 года. Вспоминает Борис Черток:

"…Королев предложил обсудить график проектирования новой "сверхдальней" ракеты, которую он назвал глобальной. Идея заключалась в том, что ракета Р-9 дополнялась третьей ступенью. При этом дальность полета не ограничивалась. Третья ступень была способна даже выйти на орбиту искусственного спутника. Система управления последней ступенью и ее ядерным "полезным грузом" предполагала использование астронавигации. Предложение было, как сказал Королев, восторженно встречено Хрущевым. Однако доведению глобальной 8К713 до этапа летных испытаний помешало решение Королева поставить на первую ступень вместо двигателей Гпушко двигатели Кузнецова. А этих двигателей в то время просто еще не было. Кроме того, вскоре были приняты международные ограничения, запрещающие вывод в космос ядерных зарядов". (Черток Б.Е.. Ракеты и люди. Горячие дни холодной войны. – М.: Машиностроение. 1997. С. 26).

Ракета должна была обеспечить вывод головной части с ядерным боезарядом на орбиту высотой около 150 км. Полет боеголовки должен был выполняться по заданной программе. После ориентации в пространстве и коррекции происходило торможение. Боеголовка сходила с орбиты и устремлялась к цели. Глобальная ракета имела практически неограниченную дальность полета.

В первоначальном варианте ГР-1 представляла модификацию ракеты Р- 9А, оснащенную третьей ступенью с ЖРД, создаваемым в ОКБ-1 под руководством Михаила Мельникова. Позже были начаты работы над проектом ракеты с маршевыми двигателями первой и второй ступеней главного конструктора Куйбышевского ОКБ-276 Николая Кузнецова.
