Установка первой и второй ступеней МБР РТ-2 в шахту

Была создана уникальная конструкция шахтной пусковой установки. Ракета подвешивалась на шахтных амортизаторах над емкостью с водой. При запуске маршевого двигателя первой ступени горячая газовая струя ударялась о воду. Вода закипала и превращалась в пар. Пар давил на днище ракеты и выталкивал ее из шахты. Нагрузки и температура, действовавшие на корпус ракеты и шахту, были значительно ниже, чем при обычном газодинамическом старте.

Командный пункт котлованного типа имел ограниченную защищенность от ядерного взрыва и предполагал длительные сроки строительства (до трех лет). Сборка КП происходила на месте. Однако для своего времени это был совершенный командный пункт.

Транспортное оборудование ракетного комплекса разработано в КБТМ под руководством Владимира Петрова.

Автономная инерциальная система управления и система дистанционного управления и контроля разработаны в НИИ автоматики и приборостроения под руководством Николая Пилюгина.

"Пилюгин развернул работу по системе управления уже на своей новой базе на юго-западе Москвы. Получив задание разработать полностью автоматизированную систему подготовки пуска с временем готовности не более трех минут, он решил захватить и необязательную для его организации тематику: СДУК – систему дистанционного управления и контроля (в окончательном варианте для РТ-2 была принята на вооружение система дистанционного управления пуском, разработанная в Ленинградском НПО "Импульс" под руководством Тараса Соколова – прим. авт). Эта система должна была охватить контролем, диагностикой и выдачей команд все шахты и связать командные пункты всех разрозненных районов со штабом РВСН". (Черток Б.Б. Ракеты и люди. Горячие дни холодной войны. – М.: Машиностроение. 1997. С. 116). В конструкции ракеты применены четыре решетчатых аэродинамических стабилизатора. Для управления полетом использовались также разрезные управляющие сопла РДТТ. Сопло маршевого двигателя состояло из неподвижной и подвижной частей. На боевую стартовую позицию доставлялись в контейнере отдельно первая ступень и отдельно пристыкованные вторая и третья ступени. Ракета оснащалась моноблочной ядерной отделяемой в полете головной частью.

9 мая 1965 года ракета РТ-2 была показана на военном параде в Москве.

Первый испытательный пуск РТ-2 на полигоне Капустин Яр 5 февраля 1966 года осуществить не удалось. За двести секунд до старта произошел сбой в работе одной из систем. Следующий пуск 25 февраля вновь закончился неудачей. Ракета не взлетела. 26 февраля 1966 года произведен первый успешный пуск первой советской твердотопливной МБР.

Испытания ракеты были перенесены на новый полигон Плесецк, где для РТ-2 уже были построены стартовые комплексы. В октябре 1968 года программа испытательных полетов была завершена. К моменту принятия ракеты на вооружение в Плесецке было проведено 18 испытательных пусков ракеты. Во время испытаний в Плесецке использовались ракеты с двигателями, снаряженными серийными твердотопливными зарядами.

Серийное производство ракет РТ-2 начато в 1966 году в цехах специального производства Пермского машиностроительного завода имени В.И.Ленина (завод № 172). В сентябре 1967 года спецпроизводство завода выделено в филиал, который 6 октября 1967 года преобразован в Пермский завод химического оборудования (ПЗХО). На ПЗХО продолжен выпуск ракет РТ-2, двигателей первой и третьей ступеней этих ракет – 15Д23 и 15Д25, а также головной части 15Ф1.

МБР РТ-2

18 декабря 1968 года комплекс РТ-2 был принят на вооружение. В 1971 году первый полк РТ-2 поставлен на боевое дежурство под Йошкар- Олой. Всего под Йошкар- Олой развернуто шесть полков, каждый из которых имел на вооружении 10 ШПУ ОС и командный пункт. Группировка РТ-2 не превышала 60 ПУ.

С момента принятия на вооружение и до 1987 года включительно ракеты проходили послегарантийную эксплуатацию по различным исследовательским программам Министерства обороны СССР. Программы завершались летными пусками ракет с полигона Плесецк. Пуски неизменно подтверждали высокую надежность ракеты, в том числе при сроках эксплуатации от 15 до 17 лет.

В середине 1970-х годов началась замена комплексов РТ-2 модернизированными комплексами РТ-2П.

РТ-2. 8К98 (PC-12) [SS-13. Savage]

РТ-2 – трехступенчатая твердотопливная межконтинентальная баллистическая ракета для ШПУ ОС. Разработана в ОКБ-1 (ЦКБЭМ) под руководством Сергея Королева и Василия Мишина. Ведущий конструктор Игорь Садовский. Проектирование начато 4 апреля 1961 года. Испытания проходили с 5 февраля 1966 года по 3 октября 1968 года на полигонах Капустин Яр и Плесецк. Комплекс принят на вооружение 18 декабря 1968 года.

Ракета оснащена маршевыми твердотопливными двигателями 15Д23 первой ступени, 15Д24 второй ступени, 15Д25 третьей ступени. Двигатели первой и третьей ступеней созданы в Пермском КБ машиностроения, двигатель второй ступени – в Ленинградском ЦКБ-7. Заряды двигателей первой и второй ступеней разработаны Алтайским НИИ XT, заряд двигателя третьей ступени разработан Пермским НИИ-130 (НИИ полимерных материалов). Шахтная пусковая установка одиночного старта и командный пункт спроектированы в ЦКБ- 34 (КБ Спецмаш) под руководством Евгения Рудяка и Всеволода Чернецкого. Автономная инерциальная система управления разработана в НИИ АП под руководством Николая Пилюгина. Система дистанционного управления пуском создана в ОКБ "Импульс" под руководством Тараса Соколова. Серийное производство развернуто в 1966 году на Пермском машиностроительном заводе имени В.И.Ленина. В 1967 году выпуск продолжен на Пермском заводе химического оборудования (ПЗХО).

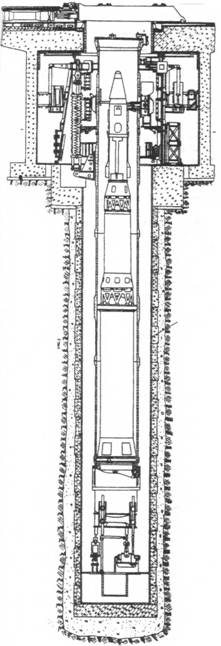

МБР РТ-2П в шахте

Максимальная дальность стрельбы, км 9 400

Максимальная стартовая масса, т 51

Масса топлива, т 43,9

Масса головной части, т. 0,6

Длина ракеты, м 21

Длина первой ступени, м 9

Диаметр первой ступени, м 1,84

Масса заряда первой ступени, т 30,8

Время работы первой ступени, с 75,37

Тяга двигателя первой ступени, тс.. 97

Длина второй ступени, м… 8

Диаметр второй ступени, м 1,5

Тяга двигателя второй ступени, тс 44

Длина третьей ступени, м.. 4

Диаметр третьей ступени, м 1,06

Масса заряда третьей ступени, т 3,6

Время работы третьей ступени, с 49

Тяга двигателя третьей ступени, тс 22

РТ-2П. 8К98П (PC-12)

Решение о создании модернизированной ракеты РТ-2П, оснащенной комплексом средств преодоления ПРО, было принято правительством 18 декабря 1968 года в связи с появлением у США систем противоракетной обороны и предусматривало замену ракет РТ-2 на существующих боевых стартовых комплексах ракетами РТ-2П. Научное руководство проектом осуществлял главный конструктор ЦКБЭМ Василий Мишин. Ракета РТ-2П создавалась в ЦКБ-7 под руководством Петра Тюрина.

К тому времени коллектив ЦКБ-7 накопил достаточный опыт экспериментальной отработки элементов конструкции и двигательных установок твердотопливных ракет на смесевых топливах, разработанных в ГИПХ, АНИИ XT, ЛНПО "Союз", НПО имени С.М.Кирова. В ЦКБ была создана и прошла летные испытания двухступенчатая твердотопливная ракета РТ-15.

Все это позволило ЦКБ-7 в течение трех лет разработать и представить на вооружение трехступенчатую баллистическую ракету РТ-2П на твердом топливе. По своим габаритно-массовым и геометрическим характеристикам ракета РТ-2П аналогична ракете РТ-2, но по тактико-техническим данным значительно превосходит последнюю.
