Направляющие с балкой самовытаскивания были аналогичны Mk IV, но теперь, благодаря дополнительной рубке, работа с ней стала безопаснее. На направляющих могли крепить также фашину или секцию пехотного штурмового моста. Изменили и буксирные приспособления – вместо проушин с пальцем установили шарнирную серьгу. Вместо сигнальных флажков стали использовать семафор («оптический телеграф») – на крыше за кормовой рубкой крепили стойку с двумя рычагами с красным и белым диском. Стоит заметить, что Герберт Уэллс еще в 1903 году предполагал использование семафора для связи «путешествующих крепостей».

Мк V начали поступать в войска в мае 1918 года, их до конца войны изготовили 400 (по 200 «самцов» и «самок»). Впервые Mk V вышли в бой у Амель 4 июля 1918 года и до конца войны вместе с Мк IV были основой Танкового корпуса. Еще после боя Mk IV с германскими танками уВиллер-Бретоне 24 апреля, выявившего беспомощность «самок», решили один пулеметный спонсон на них заменить пушечным. Тасуя спонсоны на уже изготовленных танках, получили Mk V «Композит» или «комбинированный» с одним 57-мм орудием и 5 пулеметами. В войсках эту «кривобоко» выглядящую машину чаще называли «гермафродитом».

Уширение германцами траншей на линии «Зигфрид» и желание уменьшить колебания на ходу привели к идее удлинить танк примерно на 2 м. В Центральных мастерских Танкового корпуса во Франции корпус Mk V разрезали в поперечной плоскости позади спонсонов и вставляли дополнительную секцию длиной 1,83 м. Соответственно наращивали гусеницу, ставили удлиненный карданный вал. В бортах дополнительной секции выполняли двери и шаровые установки, в которые перенесли пулеметы из спонсонов, облегчилась работа наводчиков. Масса танка возросла на 4095 кг. Не ухудшив продольной жесткости, удалось увеличить ширину перекрываемого рва до 3,96 м, улучшить сцепление гусениц с грунтом, правда, скорость снизилась до 4 км/ч, а из-за удлинения опорной поверхности при той же ширине колеи уменьшилась поворотливость. В измененной кормовой рубке смонтировали шаровые установки.

Удлиненный танк получил обозначение Мк V* («со звездой»). Увеличение внутреннего объема позволило перевозить кроме экипажа от 20 до 24 пехотинцев. Теоретически танки должны были доставлять пехоту (а лучше – пулеметные расчеты) через позиции противника к последнему объекту атаки – обычно это была третья линия траншей – и тем самым ускорить прорыв обороны. Mk V* успели даже прозвать «троянским конем Танкового корпуса» (45 лет спустя имя «Троуджен» англичане дадут гусеничному БТР FV432). Попытку высадить такой десант предприняли 8 августа 1918 года под Амьеном, но неудачно – солдаты в танке угорали, а тряска вымотала их настолько, что понадобилось время для отдыха. Так что Mk V* можно считать не предтечей, а отдаленным прообразом БМП. Серийный выпуск Mk V* путем переделки в мае 1918 года наладили на заводе «Метрополитэн Кэридж» и до конца войны изготовили 200 «самцов» и 432 «самки». То есть танкам придавалась прежде всего транспортная роль. Модификация MkV** отличалась двигателем, форсированным до 225 л.с. и смещенным назад. Освободив обитаемое пространство и совместив рубки управления и наблюдательную (с двумя шаровыми установками), получили единое обитаемое отделение. Гусеничный обвод стал более угловатым в задней части. Запас горючего увеличили до 908 л. Всего собрали 25 таких танков. В боях они не использовались. Два Mk V** передали в Королевский инженерный корпус.

Уже после войны к весне 1919 года на заводе «Джон Фоулер энд Компани» в Лидсе на Mk V поставили упругую тросовую подвеску и гусеницу с независимым шарнирным креплением траков системы «Снэйк» («змея») подполковника Ф. Джонсона. Так испытывали ходовую часть для проектируемого среднего танка Mk D – этот танк считался важным элементом «Плана 1919» Фуллера. Опорные катки заменили роликами на траках, опиравшимися на стальной трос, растянутый в корпусе на пружинах. Подвеска привлекла внимание своей простотой и полной сбалансированностью на борт, но оказалась бесперспективной с точки зрения надежности.

После доклада о результатах применения танков в начале 1918 года на заседании в военном министерстве с участием Начальника Генштаба программу строительства танков увеличили до 5000. В июне Черчилль сообщил в Генеральный штаб, что текущая рабочая программа позволит британской армии к июню 1919 года иметь 7000 тяжелых и средних танков. Параллельно начали размещать в США заказы на 10 000 тягачей для танковых и артиллерийских частей (часть из них предназначалась Франции).

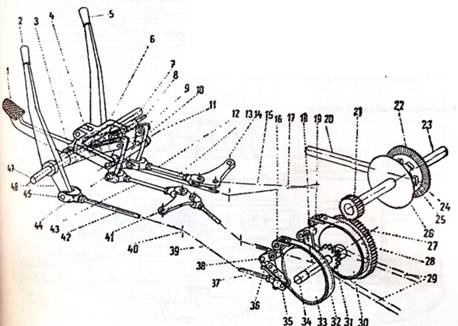

Органы управления танка MkV:

1 – педаль, 2,5 – рулевые рычаги, 3 – втулки, 4 – короткое плечо педали, 5,46 – рычаги поворота, 6 – вилка, 7 – поводок, 8,11,18,38-ось, 9-планка, 10-рычаг, 12,13,15,17,34,37, 39,40,42, 43 – тяги, 14,41-коленчатые рычага, 16,19-втулки тормозной ленты, 20-приводной вал, 21 – ведущая шестерня, 22,26 – конические шерстярни, 27 – планетарная июстярня (венец), 28, 32-тормозные ленты, 29 – цель Галля, 30, 33-тормозные барабаны, 31-при водная шерстерня, 35,44-поводок, 36-крепление тормозной ленты, 45-шарнир, 47-ось рычага

Тяжелые танки Mk Vl-Mk IX.

При разработке танка Mk VI попытались отказаться от спонсонов. В лобовой части установили одну 57-мм пушку (боекомплект – 130 выстрелов), так что водитель должен был бы работать вместе с наводчиком -снова влияние французских средних танков. Для круговой обороны служили 4 пулемета «Гочкис» с общим боекомплектом 10 000 патронов. Двигатель «Рикардо» сместили к борту, обитаемое отделение приподняли, компактно разместив экипаж.Танк должен был иметь массу 33 т, экипаж 8 человек, длину 8,11, ширину 3,2 и высоту 2,75 м, толщину брони 14-6 мм, максимальную скорость 6,3 км/ч, запас хода 80,5 км, преодолевать те же препятствия, что и MkV. Гусеницы планировали уширить до 750 мм. Подготовили заказ на 600 танков Mk VI для формируемого американского танкового корпуса. Но заказ аннулировали – выбор остановили на Mk VIII. А Мк VI не пошел дальше деревянного макета в натуральную величину.

В июле 1918 года на заводе «Братья Браун» в Эдинбурге начали сборку танка Mk VII с регулируемой гидростатической передачей «Уильямс- Дженни». Заказано 75 танков, но собрали только 3. Гидравлическая «муфта Дженни» к тому времени была известна как регулятор скорости наведения в морских (опять морских!) башенных установках. Двигатель через шестеренчатые редукторы приводил в действие два гидравлических насоса, каждый из которых соединялся шлангами с гидромотором соответствующего борта. Выходной вал гидромотора соединялся с бортовой передачей. Конструкция насоса и гидромотора была в принципе одинакова – установленная на валу под углом шайба соединялась шатунами с продольно перемещающимися поршнями. Регулирование скорости производилось изменением угла наклона шайбы насоса, реверс – ее наклоном в противоположную сторону, холостой ход-установкой перпендикулярно валу. Водитель получил штурвал, требовавший меньше усилий, чем рычаги механических трансмиссий. Гидравлическая трансмиссия позволяла плавно и в широких пределах регулировать радиус поворота и скорость хода, предотвращала остановки двигателя при переключении передач, но оказалась громоздкой, с меньшим КПД, дорогостоящей и очень чувствительной к износу. Потребовался дополнительный радиатор для охлаждения масла в трансмиссии. Решетки радиаторов перенесли на крышу для уменьшения засорения и запыления. В крыше корпуса и рубки выполнили вентиляционные куполы. Танк оснастили также электростартером. Ходовая часть -типа «Тэдпол», уже опробованная на единичных Mk IV и V. Боевая масса достигла 37 т, вооружение состояло из двух 57-мм пушек и 5 пулеметов. Повышение емкости баков до 454 л увеличило запас хода до 80,5 км. То, что Мк VII не пошли в серию, обьясняется меньшей стоимостью и большей надежностью уже выпускавшихся Mk V.

Самым сильным серийным танком, разработанным в конце войны, и завершением эволюции ромбовидных тяжелых танков стал англо-американский Mk VIII. Проектирование Мк VIII началось летом 1917г. Немалый вклад в его продвижение внес А. Стэрн, курировавший танковые программы союзников в качестве комиссара британского Министерства снабжения. Как всегда, американцы запланировали дело с размахом. 3 декабря 1917г. французское правительство дало согласие на строительство в 200 милях от Парижа, в Шатору (в Нэви-Пэю), большого сборочного завода, на котором до конца 1918 года предполагалось собрать 1500 танков с достижением уровня сборки 300 машин в месяц. Из США должны были поставляться двигатели, агрегаты трансмиссии и электрооборудования, гусеничные цепи и детали ходовой части, из Англии – бронеплиты, элементы конструкции корпуса, башмаки для траков, опорные катки, орудийные и пулеметные установки, боеукладки, боеприпасы. Танк получил название «Интернэшнл» (The International – «Международный») или «Либерти» (Liberti – по марке двигателя). Стоимость одного серийного экземпляра оценивалась в 5 тыс. фунтов. Французы рассчитывали не только получить позже завод, но и часть тяжелых танков – сами они смогли тогда поставить производство только средних и легких машин. Хотя американцы и англичане не очень стремились делиться новыми танками с французами. Но строительство завода затягивалось, только в октябре 1918г. возвели мастерские. Британская промышленность с большим напряжением выполняла собственную программу, а американцы не смогли быстро организовать производство двигателей. В результате американцы решили строить 1500 машин в рамках собственной танковой программы, а англичане – самостоятельно построить 1450 Mk VIII, используя свои двигатели. После перемирия смысл подготовки производства нового танка просто пропал.

До перемирия англичане успели изготовить 100 полных комплектов деталей, из которых собрали 5 единиц до перемирия и 2 после. Первенец с корпусом из неброневой стали с двигателем «Роллс-Ройс» изготовила компания «Норс Бритиш Локомтив» в Глазго, остальные – с нормальным бронированием – построил завод «Ханслет энд Озмондфорпе» в Лидсе. Силовая установка этих машин представляла собой два 6-цилиндровых 150-сильных «Рикардо», поставленных V-образно. Имевшийся в Бовингтоне экземпляр английского Mk VIII отличался от «стандартного» отсутствием наблюдательной башенки.
