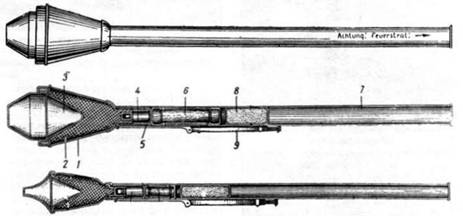

Граната состояла из корпуса с кумулятивным зарядом (тротил/гексоген), прикрытым баллистическим наконечником, и хвостовой части. Последняя в снаряженном виде включала металлический стакан с инерционным взрывателем и донным детонатором и деревянный стержень с 4- лопастным стабилизатором. Свернутые лопасти стабилизатора раскрывались после вылета из ствола. Модель F-2 была продемонстрирована на Куммерсдорфском полигоне в марте 1943 г., но массовый заказ на нее был выдан только в сентябре, когда F-1 уже поставлялась в войска. Калибр гранаты F-1 – 100 мм, F-2 – 150 мм, масса заряда соответственно – 0,73 и 1,66 кг, бронепробиваемостъ по нормали – 140 и 200 мм. Форма наконечника гранаты F-1 должна была улучшить формирование кумулятивной струи. Начальная скорость гранаты – 30 и 40 м/с. Прицельная дальность стрельбы F-1 и F-2 достигала 30 м, отсюда – названия моделей «Панцерфауст-30 кляйн» (в войсках получила также прозвище «Гретхен», по имени возлюбленной доктор» Фауста – пример мрачноватого немецкого юмора) и «Панцерфауст-30 гросс».
Первую партию «Панцерфауст»
Третья модель (F-3 или «Панцерфауст-60») имела 150-мм гранату, увеличенный метательный заряд, удлиненную трубу-ствол и большую прицельную дальность. Прицельная планка имела три отверстия – на 30, 50 и 75 м.
В сентябре 1944 г. была разработана, а в начале 1945 г. поставлена на производство модель F-4 («Панцерфауст-100»). В ней использовался двухпучковый метательный заряд с воздушной прослойкой, обеспечивавший – за счет противодавления второго заряда – дальность стрельбы до 100 м.
Окрашивалось оружие в темно-зеленый или грязно-желтый цвет. При выстреле позади трубы вырывался сноп пламени длиной 1,5-4 м, о чем предупреждала надпись «Achtung! Feuerstral!» («Внимание! Луч огня!»).
«Панцерфаусты» были просты в изготовлении и освоении. А традиционная для германской промышленности стандартизация позволила быстро подключить к производству несколько фирм. Если в июле 1944г. было выпущено 323 000 «панцерфаустов-, то в октябре – 400 000, в ноябрю – 997 000 (по другим данным. 1 100 000), декабре – 1 253 000 (или 1 300 000), в январе 1945г. – 1 200 000. За первые четыре месяца 1945г. всего выпустили 2,8 млн «панцерфаустов». Не менее просты были они в использовании – требовалось лишь краткое обучение прицеливанию, стрельбе и выбору позиции. 26 января 1945г. Гитлер даже отдал приказ о формировании «танко-истребительной дивизии» из рот самокатчиков с «панцерфаустами». Кроме войск, «панцерфаусты» в большом количестве выдавались бойцам «фольксштурма» и мальчишкам из «гитлерюгенда». В конце 1944г. «фольксштурму» передали более 100 000 «панцерфаустов».
«Фаустники» были опасным противником, особенно в городских боях, где советские войска широко применяли танки. Хотя раскаленная газовая струя большой длины позади трубы затрудняла стрельбу из тесных помещений, пехотинцы быстро приноравливались к стрельбе из зданий. Во время Восточно-Померанской операции, например, во 2-м мехкорпусе 2- й гвардейской танковой армии 60% потерянных танков были подбиты «панцерфаустами». Приходилось не только снабжать танковые подразделения пехотным десантом (обычный прием в РККА еще с начального периода войны), но и выделять специальные группы стрелков и автоматчиков для борьбы с «фаустниками». В боях на подступах к Берлину весной 1945 года потери танков от «фаустпатронов» составили от 11,3% до 30% (по разным армиям), в уличных боях в Берлине еще выше. Около 10% танков Т-34, потерянных в ходе Берлинской операции, были подбиты «фаустниками» (хотя высокий процент потерь танков в уличных боях был выявлен еще до появления «Панцерфауст»). При движении танков с открытыми люками были случаи попадания пущенной из засады гранаты «Панцерфауст» в открытый лобовой люк Т-34. При выстреле «Панцерфаусты» демаскировали себя белым шарообразным облаком и поднятой пылью, но одноразовый их характер позволял солдату быстро покинуть позицию. Трофейные «панцерфаусты» охотно использовались в Красной Армии как против танков и бронемашин, так и против укрепленных огневых точек противника. Особенно охотно использовали «панцерфаусты» в РККА бойцы штурмовых групп в городских боях и саперы при борьбе с долговременными укреплениями противника. Командующий 8-й гв. армией генерал-полковник В.И. Чуйков, отмечая интерес советских солдат к «панцерфаустам» («фаустпатронам»), предлагал даже ввести их в войска под полушутливым именем «Иван-патрон». Характерно замечание Чуйкова о городских боях, когда танки "являются хорошей мишенью для бронебойщиков. вооруженных бутылками с горючей смесью и особенно реактивными гранатометами типа фаустпатрон", и должны работать в составе смешанных штурмовых групп (тем не менее подставлять танки на городских улицах под огонь РПГ российские войска продолжали и через 50 лет).
Бойцы Красной Армии знакомятся с "Панцерфаустом"
Советский автоматчик с "Панцерфаустом" в бою
Самоходным "истребителям танков" также приходилось защищаться от кумулятивных гранат и снарядов – американская самоходная 76,2-мм противотанковая установка М10 с "противокумулятивной" защитой из подручных средств
Естественно, германские специалисты пытались расширить возможности столь простого в производстве
и обращении пехотного средства ближнего боя. В качестве противопехотного разработали вариант «Шпренгфауст» (Sprengfaust) с кумулятивно – осколочной гранатой. Она запускалась по более крутой траектории (этакий безоткатный миномет). При ударе о грунт следовал взрыв, и граната давала облако мелких осколков Неизвестно о более или менее массовом производстве такого оружия В начале 1945г. появился «Панцерфауст-150» с дополнительно увели ченной дальностью стрельбы. Для более надежного поражения экипажа танка и возможности борьбы с живой силой на боевую часть грана ты надевалась специальная рубашка, образующая осколки при взрыве боевого заряда. Такое оружие было бы весьма эффективным, но война уже заканчивалась. Данных о размерах выпуска таких кумулятивно-осколочных гранат нет.В 1945 г. была разработана, но так и не пущена в производство многоразовая, т.е. перезаряжаемая, модель «Панцерфауст-250» с дальностью стрельбы до 200 м.
По мнению английских, а также ряда советских военных и технических специалистов, «Панцерфауст» был «лучшим ручным пехотным противотанковым оружием времен войны».
В начале 1942г. на Абердинском полигоне в США прошло испытание разработанное по инициативе полковника Скиннера реактивное оружие с кумулятивной боевой частью.
По одним данным, разработка противотанковой пусковой установки с пуском с плеча велась в США еще с 1933г., по другим – с 1941г., а ускорили ее сведения о немецком реактивном устройстве «Schulder 75», которые американцы использовали в своем проекте. После успешных демонстраций Армия США решила заказать 5000 штук РПГ, заказ был выдан 19 мая 1942г. компании «Дженерал Электрик». На вооружение Армии США этот реактивный противотанковый гранатомет был принят под обозначением М1 («Базука»). Прозвище «Базука» («bazooka») РПГ получил в войсках – виной тому считается духовой музыкальный инструмент, которым пользовался популярный тогда комик Боб Бёрнс.
РПГ состоял из открытой гладкостенной трубы, электровоспламенительного устройства, предохранительной коробки с контактным стержнем, прицельных устройств, пистолетной рукоятки и плечевого упора. На казенном срезе трубы крепилось проволочное кольцо для предохранения трубы от загрязнения и облегчения вкладывания гранаты, на дульном срезе – круглый щиток (эксцентрично) для защиты стрелка от пороховых газов. Сверху у казенного среза имелась пружинная защелка для удержания гранаты. Электровоспламенительное устройство включало две сухие батареи, сигнальную лампочку, электропроводку, контактный замыкатель (спусковой крючок перед пистолетной рукояткой). Проводка выполнена по однопроводной схеме, второй провод – сама труба. Красный свет лампочки (с левой стороны плечевого упора) при нажатии на контактный замыкатель указывал на исправность батарей и проводки. Предохранительная коробка крепилась сверху перед защелкой. Для включения предохранителя (перед заряжанием) его рычаг опускался на «SAFE», для выключения (перед выстрелом) поднимался на «FIRE». Прицельные приспособления крепились с левой стороны трубы и включали задний визир-прорезь и передний визир – рамку с четырьмя мушками на фиксированные дальности. Для переноски служил плечевой ремень.
Реактивная калиберная граната М6АЗ состояла из обтекаемого корпуса с кумулятивным зарядом, баллистическим наконечником и донным инерционным взрывателем с предохранительной чекой, порохового реактивного двигателя с электрозапалом и 6-лопастного стабилизатора. Контакт электрозапала двигателя гранаты с электровоспламенительным устройством РПГ обеспечивался контактным кольцом на баллистическом наконечнике (от трубы) и контактом позади корпуса. Длина гранаты – 536 мм, начальная скорость – 81 м/с, максимальная – 90 м/с. Прицельная дальность стрельбы М1 по танкам – до 200 м, по оборонительным сооружениям – до 365 м (400 ярдов). Стрельба велась с плеча. Гранаты переносились в специальных цилиндрических укупорках.

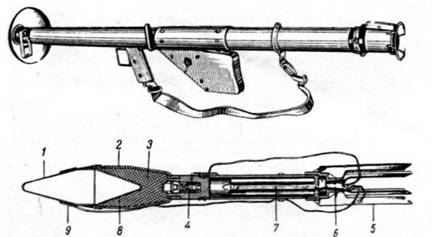

Ручной противотанковый гранатомет Ml "Базука"
1 – баллистический наконечник. 2 – корпус, 3 – боевой заряд, 4 – взрыватель, 5 – оперение, 6 – электрозапал двигателя, 7 – пороховой реактивный двигатель, 8 • кумулятивная воронка с облицовкой, 9 – контактное кольцо.
Американский гранатометчик с РПГ М1 "Базука" за спиной. Фонтенбло, август 1944 г.
М1 «Базука» была удобна в применении, но бронепробиваемость гранаты оказалась недостаточной. Тем не менее конструкция М1 «Базука», как и германских конструкций, надолго определила путь развития РПГ, имя «базука» в англоязычных странах – как, впрочем, и «Панцерфауст» в германоязычных – стало нарицательным.
Впервые М1 «Базука» были применены в 1942г. в Северной Африке. Сохранились свидетельства, что уже в Италии в 1943г. нередко находили гранатометчиков с «Базукой», раздавленных германскими танками – результат, видимо, недостаточной надежности электрозапала или ускоренной подготовки расчетов, бивших танки «в лоб», когда заброневое действие кумулятивной струи гранаты часто оказывалось недостаточным. Реактивный двигатель гранаты и спусковой механизм гранатомета оказались слишком чувствительны к влаге – например, на Тараге в августе 1944г.
