Спусковой механизм – простейшего типа. На левой стороне ствольной коробки имелся флажковый предохранитель, запиравший в заднем положении ударник. Прицельные приспособления, вынесенные влево на кронштейнах, включали мушку и диоптрический прицел с установкой диоптра на 300 и на 500 м, либо только на 300 м. Коробчатый однорядный магазин крепился сверху. Пистолетная рукоятка была выполнена с наклоном вперед. Металлический затыльник имел резиновый амортизатор, «щеку» на левой стороне, рукоятку под левую руку, в нем же помещалась масленка. Сошка представляла собой Т-образную опору с сошниками и винтовым штырем с регулировочной муфтой. Встречались также ПТР со складными «двуногими» сошками. «Бойс» могло переноситься одним солдатом на ружейном ремне за спиной.

Впервые «Бойс» были применены в боевых условиях не британской, а финской армией – Великобритания спешно поставила ей эти ПТР во время советско-финляндской войны 1939-1940гг. В 1940г. к 13,39-мм патрону была введена пуля с вольфрамовым сердечником и пластиковым ведущим пояском, однако применялись такие патроны ограниченно – видимо, из-за дороговизны производства. Заказы армии на «Бойс» выдавались до января 1942г. – к этому времени они стали уже малоэффективны. Тем не менее в 1942г. была выпущена модель «Бойс» MkII с укороченным стволом для воздушно- десантных войск. В том же году была изготовлена опытная модель «Бойс» с коническим сверлением канала ствола (видимо, под влиянием германских и польских работ), но она не пошла в серию. Всего было выпущено около 69 000 «Бойс», часть из них была поставлена в США и Канаду.

На вооружении британской армии «Бойс» были заменены гранатометом «РIАТ». ПТР «Бойс» передавались также польским частям в составе Британской армии, около 1100 «Бойс» были поставлены по ленд-лизу Красной Армии, где они, впрочем, не пользовались успехом. А вот германский вермахт пользовался трофейными «Бойс» весьма охотно. Стоит заметить, что усилиями перебравшегося в Англию чешского конструктора Яначека во время войны была разработана коническая дульная насадка «Литлджон» для стрельбы специальными бронебойными пулями и снарядами из штатных магазинных винтовок и малокалиберных ПТ пушек, но подобное устройство не применялось в боях.

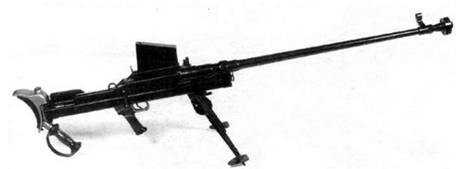

Британское 13,39-мм ПТР "Бойс"

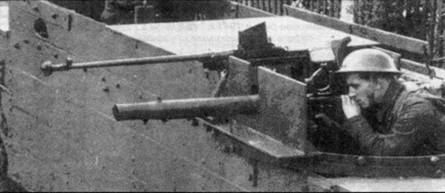

Противотанковое ружье "Бойс" и пулемет "Льюис" на вооружении узкоколейного бронепоезда территориальной обороны. Кент, 1940 г.

В США в начале войны испытывали 15,2-мм ПТР с начальной скоростью пули 1100 м/с, позже 14,5-мм ПТР, на которое предлагалось даже установить оптический прицел. Уже во время войны в Корее испытали – и весьма неудачно – 12,7-мм ПТР.

Взглянем теперь на зарубежные ПТР «минимального артиллерийского» калибра. Тяжелые 20-мм самозарядные ПТР имелись в армиях Германии, Венгрии, Японии, Финляндии.

Применявшееся вермахтом 20-мм швейцарское самозарядное ПТР «Эрликон» было создано на базе «противотанкового пулемета» той же фирмы, имело автоматику на основе отдачи массивного свободного затвора, магазинное питание (в основе лежала опять же германская схема автоматической пушки Беккера). Масса ПТР – 33 кг (пожалуй, самое легкое в этом классе), длина – 1450 мм, длина ствола – 750 мм, начальная скорость «пули» (массой 187 г) – 555 м/с, бронепробиваемость – 14 мм на 500 м, 20 мм – на 130 м. Кроме бронебойного могли использоваться патроны с осколочно-фугасным, зажигательным и осветительным снарядами – боекомплект без особых изменений заимствовали от пушки.

Японское ПТР «Тип 97» (т.е. модели 1937г. – согласно японскому летоисчислению «от основания Империи» это был 2597 год, ПТР известно также как «Кйяна Шики») было разработано на основе авиационной автоматической пушки. Соответственно выполнялось оно под патрон «Тип 97» (20x124), имевший два варианта – с бронебойным и с осколочным снарядом.

ПТР состояло из ствола, ствольной коробки, подвижной системы (затвор, клин, затворная рама), противооткатного устройства, станка-люльки и магазина. Автоматика действовала за счет отвода пороховых газов. Ствол в средней части снизу имел газоотводную камеру с регулятором на 5 положений. Трубкой камера соединялась с газораспределителем с двумя газовыми трубами. На ствол крепился дульный тормоз активно-реактивного действия в виде цилиндрической коробки с продольными щелями. Соединение ствола со ствольной коробкой – сухарное. Запирание канала ствола затвором производилось с помощью вертикально перемещающегося клина. Характерная особенность системы – затворная рама с двумя штоками-поршнями и две возвратно-боевые пружины. Рукоятка перезаряжания выполнялась отдельно и размещалась справа сверху. В ствольной коробке находилась затворная задержка, выключавшаяся при присоединении магазина. Ударный механизм – ударникового типа, импульс ударник получал от стойки затворной рамы через промежуточную деталь в запирающем клине. Собранный в спусковой коробке станка спусковой механизм включал шептало, спусковой рычаг, спусковую. тягу, спусковой крючок и разобщитель. Расположенный в задней части ствольной коробки флажковый предохранитель в верхнем положении блокировал ударник. Ствол со ствольной коробкой мог перемещаться на длину 150 мм вдоль станка- люльки, в желобе которой помещалось противооткатное устройство, включавшее пневматический тормоз отката и две соосные пружины наката. ПТР могло вести огонь очередями (из-за чего именуется иногда в нашей печати «крупнокалиберным пулеметом»), но при этом давало слишком низкую кучность.

Прицельные приспособления – мушка и стойка с диоптром – были вынесены влево на кронштейнах, крепившихся к люльке. Коробчатый магазин с шахматным расположением патронов крепился сверху. Окно магазина могло закрываться крышкой. К люльке крепился приклад с резиновым амортизатором, наплечником и «щекой», пистолетная рукоятка и рукоятка под левую руку. Опору создавали регулируемые по высоте сошки и задняя регулируемая опора, их положение фиксировалось стопорными втулками. В люльке имелись гнезда для подсоединения двух трубчатых «двурогих» рукояток переноски – сзади и спереди. С помощью этих рукояток ПТР могло переноситься в бою тремя-четырьмя бойцами. К ПТР был разработан съемный щит, но он практически не применялся. ПТР было достаточно устойчиво на позиции, но маневр огнем по фронту был затруднен. Громоздкое «Тип 97» использовалось в основном в обороне. Расчеты предпочитали работать на подготовленной позиции с заранее пристрелянными точками и рубежами. По два ПТР вводились в состав пулеметных рот пехотных батальонов, а пехотная дивизия имела не более 72 ПТР – маловато при действиях против противника, располагающего большим количеством танков.

Советские танкисты встретились с японским ПТР «Тип 97» уже на Халхин-Голе в 1939 г. Впоследствии оно ограниченно использовалось на островах Тихого океана, где показало неплохие результаты в борьбе с легкими американскими бронемашинами и десантными БТР (пока они применялись не слишком массово), однако оказалось малоэффективным против средних танков. ПТР «Тип 97» должно было компенсировать недостаток противотанковой артиллерии, но само было выпущено в сравнительно небольшом количестве, так что своей задачи не решило. Разработанные к концу войны новые ПТР и ПТ гранатометы японская промышленность не успела поставить на производство.

Система финского ПТР L-39 была разработана Аймо Лахти на основе авиационной пушки его же системы 1938 года. При этом патрон был усилен (20x138). L-39 также имело автоматику на отводе пороховых газов. ПТР состояло из ствола с газовой камерой, плоским дульным тормозом и дырчатым деревянным кожухом, ствольной коробки, спусковой рамы, запирающего, ударного и спускового механизмов, прицельных приспособлений, затыльника, магазина и сошки. Газовая камера – закрытого типа, с газовым регулятором на 4 положения и направляющей трубкой. Со ствольной коробкой ствол соединялся гайкой. Сцепление затвора со ствольной коробкой – вертикально перемещающимся клином. Запирание и отпирание производилось выступами затворной рамы, выполненной отдельно от штока с поршнем. В затворе монтировались ударник с боевой пружиной, выбрасыватель и досылатель. Качающаяся рукоятка перезаряжания располагалась справа.

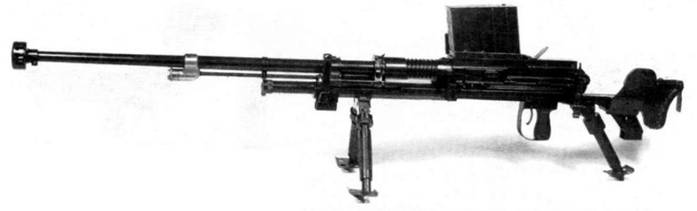

Японское 20-ми ПТР "Тип 97"

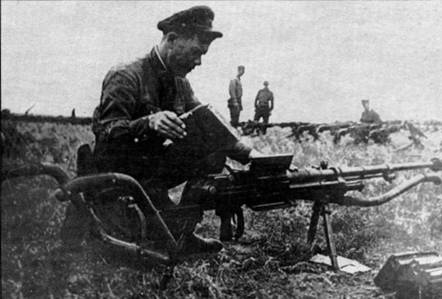

Японское 20-мм ПТР 'Тип 97" – трофей Красной Армии на Халхин-Гone. К ружью присоединены рукоятки для быстрой переноски ружья четырьмя солдатами

Отличительной чертой финского ПТР было наличие двух спусковых механизмов: заднего – для удержания на боевом взводе подвижной системы, переднего – для удержания ударника. Перед пистолетной рукояткой, внутри спусковой скобы находилось два спусковых крючка: нижний – для заднего спускового механизма, верхний – для переднего. Расположенный с левой стороны ствольной коробки флажковый предохранитель при переднем положении флажка блокировал спусковой рычаг переднего спускового механизма. Последовательный спуск сначала подвижной системы, а затем ударника надежно предотвращал случайный выстрел и не позволял производить слишком быструю стрельбу. Прицельные приспособления включали мушку на стволе и секторный прицел на ствольной коробке. Коробчатый секторный магазин большой для ПТР емкости, с шахматным расположением патронов крепился сверху. Окно магазина на марше закрывалось откидным щитком. Затыльник имел регулируемый по высоте резиновый плечевой упор и деревянную накладку – «щеку». Сошка-двунога снабжалась лыжами и на походе отделялась от ружья. Узел сошек включал небольшой пружинный уравновешивающий механизм. На сошках винтами могли крепиться обращенные вперед упоры – ими ПТР опиралось на бруствер окопа, бугор и т.п. В конструкции ПТР виден тщательный учет специфических северных условий применения – минимум отверстий в ствольной коробке, щиток окна магазина, лыжи на сошках, удобный для переноски на холоде деревянный кожух ствола.

ПТР выпускалось государственной фирмой VKT с 1940 по 1944г., всего было выпущено 1906 ПТР. С 1944г. L-39 перешло в разряд «вспомогательного» средства ПВО – такова была судьба многих ПТР. Мы видели, что в СССР также пытались создать более мощные ПТР «артиллерийских» калибров, но такой путь «укрупнения» был уже бесперспективным. В 1945 г. крупный отечественный специалист-оружейник А.А. Благонравов писал: «В существующем виде это оружие (ПТР) исчерпало свои возможности… Самые мощные (20-мм РЕС), стоящие на грани перерастания в артиллерийские системы, не способны бороться с современными тяжелыми танками и самоходными орудиями».
