Для увеличения заброневого действия к патрону был разработан вариант пули с газообразующим составом, создававшим после пробития брони непереносимую концентрацию слезоточивого газа (рецептура ХАФ – хлорацетофенон) в обитаемом объеме. Этот патрон, впрочем, не нашел применения. После поражения Польши в 1939 г. немцы заимствовали ряд решений 7,92-мм патрона к польскому ПТР wz.35. Мощный 7,92-мм германский патрон модели «318» был создан на основе гильзы патрона к 15-мм авиационному пулемету, имел бронебойную (с карбид-вольфрамовым сердечником – «318 S.m.K.Rs.L'Spur») или бронебойно-зажигательную пулю. Масса патрона – 85,5 г, пули – 14,6 г, метательного заряда – 14,8 г, длина патрона «318» – 117,95 мм, гильзы – 104,5 мм.

Войскам требовалось более легкое ПТР. Тот же Бауэр существенно переделал конструкцию, во-первых, упростив и облегчив ПТР, во-вторых, несколько удешевив производство. Pz.B-39 имело те же баллистику и систему запирания. Оно состояло из ствола со ствольной коробкой, затвора, спусковой рамы с пистолетной рукояткой, приклада, сошки. Ствол был неподвижен, активный дульный тормоз на его конце поглощал до 60 % энергии отдачи. Клиновый затвор управлялся качанием спусковой рамы. Для выдерживания зазора между зеркалом затвора и пеньком ствола, а также продления срока службы затвор имел передний сменный вкладыш. В затворе монтировался курковый ударный механизм, курок взводился при опускании затвора. Сверху затвор закрывался щитком, автоматически откидываемым при отпирании. Спусковой механизм включал шептало курка, спусковой крючок, флажковый предохранитель. Флажок предохранителя располагался сверху позади гнезда затвора, при левом его положении (видна буква «S») запиралось шептало и затвор. В целом ударно-спусковой механизм оказался слишком сложным, а вся система – чувствительной к засорению. Слева в окне ствольной коробки монтировался механизм экстракции стреляной гильзы. Гильза выбрасывалась после отпирания (опускания затвора) ползунком экстрактора назад-вниз через окно в прикладе. Pz.B-39 имело складной вперед-вниз приклад с подушкой амортизатора и трубкой под левую руку, деревянное цевье, поворотную ручку и ремень для переноски. Мушка защищалась кольцевым ограждением. Общая длина ПТР, конструкция сошек и «ускорителей» были практически аналогичны Pz.B 38. ПТР выпускалось фирмами «Рейнметалл-Борзиг» в Германии, «Штейр» в «присоединенной» Австрии. Отметим, что в сентябре 1939г. вермахт имел только 62 ПТР, а к июню 1941г. – уже 25 298. ПТР включались почти во все подразделения сухопутных войск вермахта: на 1941г. в пехотной, мотопехотной, горно-пехотной и саперной ротах имелось звено ПТР по 3 ружья, 1 ПТР имел мотоциклетный взвод, 11 – разведотряд моторизованной дивизии. При меньшей массе и большей маневренности, чем у предшественника, Pz.B- 39 имело более чувствительную отдачу. Другим его характерным недостатком была сравнительно тугая экстракция гильзы, и к спусковой раме приходилось при отпирании прилагать большое усилие. Pz.B 39 по своим характеристикам устарело довольно быстро, германские воздушно-десантные части, например, отказались от него уже после Критской операции 1940 года.

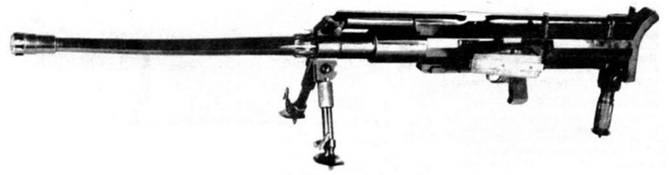

Немецкое ПТР Pz.B-38

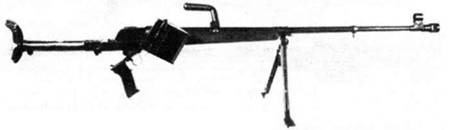

Немецкое ПТР Pz.B-39

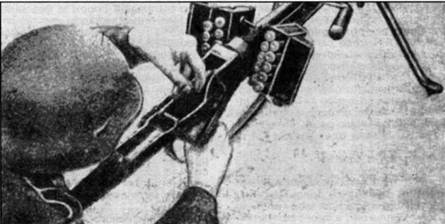

Использование ускорителя заряжания на Pz.B-39

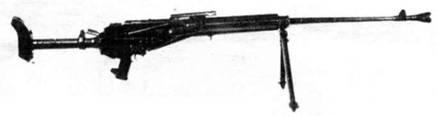

7,92-мм противотанковое ружье MSS-41 без магазина

Интересную конструкцию имело чешское магазинное 7,92-мм ПТР под тот же патрон, известное как MSS-41, появившееся в 1941г. и применявшееся вермахтом. ПТР выпускалось на заводе «Ваффенверке Брюнн» (так во время оккупации именовалась «Чешска Зброевка»), Магазин располагался здесь позади пистолетной рукоятки, а пререзаряжание производилось движением ствола вперед- назад. Затвор являлся частью неподвижного затыльника и сцеплялся со стволом соединительной муфтой, посаженной на ствол на резьбе. Поворот муфты происходил при движении вперед-вверх пистолетной рукоятки.. Дальнейшим движением рукоятки продвигался вперед ствол. Направляющей для ствола с муфтой служил перфорированный кожух. В переднем положении ствол выступом ударял по ползуну отражателя, и отражатель, повернувшись, выбрасывал стреляную гильзу вниз. При обратном движении ствол «наезжал» на следующий патрон. Поворотом пистолетной рукоятки вниз ствол запирался с затвором. Ударный механизм – ударникового типа. Ударник взводился при перезаряжании, однако на случай осечки имелся специальный рычаг взведения ударника – для повторного спуска не было необходимости производить перезаряжание. Спусковой механизм собирался в рукоятке, а на левой ее стороне находился флажковый предохранитель, запиравший в заднем положении спусковую тягу и защелку муфты. Прицельные приспособления состояли из откидных мушки и прицела. На стволе крепился дульный тормоз активного действия. Магазин – сменный, коробчатый, секторной формы, на 5 патронов, для уменьшения высоты оружия крепился слева под наклоном 45 градусов вниз. После подачи очередного патрона, оставшиеся удерживались рычагом отсечки. Приклад с подушкой, наплечником и «щекой» на походе откидывался вверх. ПТР имело складные сошки, ремешок для переноски. При тех же баллистических качествах, что и Pz.B- 39. чешское ПТР отличалось компактностью: длина в боевом положении – 1360 мм. в походном – 1280 мм. Однако ПТР было сложно в производстве и не получило распространения. Его применяли одно время части войск СС.

Еще до начала Второй мировой войны в Германии были сформулированы требования к более мощному ПТР Очевидно, здесь сыграли свою роль опыт использования 20-мм пушек «Эрликон», а также эффективность этих же пушек в борьбе с итальянскими и германскими танками, продемонстрированная в Испании Наиболее соответствующим германским требованиям оказалось 20-мм ПТР «Золотурн» системы Херлаха и Ракале. тем более что в основе его лежала 20-мм авиационная пушка Эрхарда времен Первой мировой войны.

В канале ствола выполнялось 8 правосторонних нарезов. Автоматика действовала по схеме отдачи ствола с коротким его ходом. Запирание канала ствола производилось при повороте муфты, установленной на казенной части ствола, и захождении ее выступов за боевые выступы продольно скользящего затвора. При движении ствола и затвора назад под действием отдачи выступ муфты входил в наклонный паз короба, муфта поворачивалась, и происходило отпирание. Ствол останавливался, а затвор продолжал движение назад, производил выбрасывание стреляной гильзы, взводил ударный механизм и, под действием возвратной пружины, заканчивал цикл перезаряжания. Для перезаряжания вручную служил качающийся рычаг на правой стороне короба, связанный цепочкой с подвижной системой.

Отдача 20-мм патрона -Золотурн» (20x105 В) частично поглощалась активным дульным тормозом, узлом сошек и амортизатором на затылке приклада. Складные сошки крепились вблизи центра тяжести оружия. Для дополнительной опоры и фиксации прицела под прикладом имелся откидной штырь-опора регулируемой высоты. Коробчатый магазин емкостью 5 или 10 патронов крепился горизонтально с левой стороны.

ПТР выпускалось «Ваффенфабрик Золотурн АГ» с 1934г. под обозначением S-18/100, состояло на вооружении в армиях Венгрии (36М), Италии, Швейцарии. После разработки более мощного патрона «длинный золотурн» (20x138 В) под него была разработана модель S-18/1000. Несколько доработанная фирмой «Рейнметалл-Борзиг», это 20-мм ПТР было принято на вооружение под обозначением Pz.B-41. Оно имело дульный тормоз реактивного действия. Pz.B- 41 в небольшом количестве использовалось на Восточном фронте, некоторое количество было передано итальянской армии.

Швейцарское 20-мм ПТР "Золотурн" S-18/100

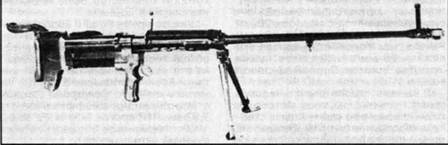

20-мм противотанковое ружье Рг.В 41 производства "Рейнметалл-Борзиг"

Уже во время боев в Европе с английскими и французскими войсками в 1940 г. немцы убедились в необходимости усиления ПТС пехоты – на это наводили хотя бы английские танки Mk II «Матильда». В первые же месяцы войны с Советским Союзом стала очевидна неэффективность 7,92-мм ПТР против Т-34 и КВ. Уже в 1940г. германское Управление вооружений активизировало работы над более мощным и, в то же время, относительно легким ПТ оружием. В конце 1941г. на вооружение вермахта поступило т.н. «тяжелое ПТР» 2,8/ 2 cm s.Pz.B-41 (не путать с 20-мм Pz В-41 системы «Золотурн») с коническим сверлением канала ствола. На советско-германском фронте такое орудие-ПТР было захвачено зимой 1942г., англичане захватили его впервые в мае 1942г. в Северной Африке. Это ПТР было реализацией ранее теоретически и экспериментально отработанной схемы. Конструкцию конической пули, реализующую «принцип пробки и иголки» (малая поперечная нагрузка пули в канале ствола и высокая на траектории), предлагал еще в 60-е годы Х1Хв. Бэк в Пруссии. В 1905г. винтовку с коническим, сужающимся к дулу каналом ствола, особыми нарезами и пулей специальной формы предлагал русский изобретатель М. Друганов и рассчитал генерал Н. Роговцев, а в 1903 и 1904г. патент на ружье с коническим стволом получил немец профессор Карл Пуфф из Шпандау. Широкие эксперименты с коническими стволами провел в 20-30-е годы инженер Г. Герлих, попытавшийся даже выпустить свою «сверхвинтовку» («Хальнер-Ультра») на рынок сначала в качестве охотничьей, затем – как ПТР. В конструкции Герлиха конический участок канала ствола сочетался с цилиндрическими отрезками в казенной и дульной его части, а нарезы, наиболее глубокие у казенной части, постепенно сходили на нет к дульному срезу. Это позволяло рациональнее использовать давление пороховых газов для разгона пули за счет повышения среднего значения давления в канале ствола при том же максимальном – опытное 7-мм ПТР системы Герлиха имело начальную скорость пули до 1800 м/с. Снаряд («ультра-пуля», как называл ее в своих рекламных статьях Герлих) имел сминаемые ведущие пояски, которые при движении вдоль канала ствола вдавливались в выточки на снаряде. Высокая поперечная нагрузка вылетевшей из канала ствола пули обеспечивала сохранение скорости на траектории и сравнительно высокое пробивное действие. Работы Герлиха привлекли тогда всеобщее внимание, но даже в Германии получили ограниченное практическое применение. В конце 30-х годов в Чехословакии Х.К. Яначек создал на основе «ультра-принципа» Герлиха» ПТР калибра 15/11 мм. После оккупации Чехословакии опытные ПТР попали в руки немцев, но тогда не вызвали интереса.

Поскольку к 1940г. качества брони были улучшены, а толщина бронирования танков заметно возросла, пришлось прибегнуть к крупным калибрам. Ствол s.Pz.B-41 имел калибр 28 мм в казенной части и 20 мм – в дульной, длина ствола составила 61,2 калибра В канале ствола выполнялись два конических перехода, т е. снаряд обжимался дважды. На ствол крепился активный дульный тормоз. В массивном казеннике было разделано гнездо для горизонтального клинового затвора. ПТР снабжалось подобием легкого артиллерийского лафета с поворотным верхним станком, раздвижными станинами с откидными сошками и штампованными колесами с резиновыми шинами. Ствол с казенником и затвором скользил в направляющих люльки, крепившейся на цапфах в гнездах верхнего станка, связанного с нижним боевым штырем. Отсутствие подъемного механизма упрощало и облегчало конструкцию, поворотный механизм приводился небольшим маховичком. Угол наведения по горизонтали составлял до ±30°, угол возвышения – до +30°. Скорострельность – до 30 выстр./мин, в зависимости от тренированности и условий работы расчета. Имелось прикрытие в виде двойного щита, в левой части которого сверху делался вырез для прицеливания. Вынесенный влево оптический прицел также снабжался двойным щитком. Общая масса системы составляла 227 кг, т.е. вдвое меньше, чем у 37-мм ПТ пушки Рак 35/36 (450 кг). «Тяжелое ПТР» было чисто позиционным – «окопным» – противотанковым средством. Однако его появление на фронте стало одним из факторов, заставивших советских танкостроителей вновь обратиться к вопросу улучшения бронезащиты. В январе 1944г. советские войска захватили другой вариант s.Pz.B-41, облегченный до 118 кг за счет изменения установки – однохоботовый нижний станок имел трубчатую станину и штампованные полозки, могли устанавливаться небольшие колеса-дутики. Лафет обеспечивал круговую горизонтальную наводку (при максимальном угле возвышения – в секторе 30°). а вертикальную – от -5 до +45°, высота линии огня менялась от 241 до 280 мм. Для переноски s.Pz.B- 41 разбиралось на 5 частей. Для лучшей маскировки на позиции расчет часто снимал основной щит.

К s.Pz.B-41 был создан унитарный патрон, снаряжавшийся бронебойноосколочным снарядом 28cm Pzgr.41 массой 125 г со стальным бронебойным сердечником (пули Герлиха такого сердечника не имели) и острым алюминиевым колпачком. Общая конструкция снаряда соответствовала патенту Герлиха от 1935г. – с двумя поясками в форме конической юбки и выточками позади них, в переднем пояске выполнялось пять отверстий, якобы способствовавших симметричному обжатию пояска. Заряд в 153 г пироксилинового пороха с трубчатым зерном прогрессивного горения обеспечивал начальную скорость снаряда 1370 м/с (т.е. около 4М – «гиперзвуковые» противотанковые снаряды и сейчас считаются одним из наиболее перспективных средств). Патрон имел латунную бутылочную гильзу длиной 190 мм с выступающей закраиной, капсюль типа С/13 пА, общую длину 221 мм. Бронепробиваемость s.Pz.B-41 при стрельбе бронебойным снарядом составляла по нормали на дальности 100 м – 75 мм, 200 м – 50 мм, 370 м – 45 мм, 450 мм – 40 мм. Таким образом, при меньших массе и размерах по эффективности борьбы с бронецелями «тяжелое ПТР» вполне было сравнимо с 37-мм ПТ пушкой. Поскольку «тяжелое ПТР» было, по сути, пехотным орудием, для расширения его возможностей создали также осколочный патрон с гранатой 28cm Spgr.41 массой 93 г (масса заряда ВВ -5 г) с головным взрывателем мгновенного действия, метательным зарядом 139 г, такой же гильзой и общей длиной Патроны укупоривались по 12 в металлические лотки.

Кроме 28/20-мм ПТР в Германии выпускались ПТ пушки с «коническим» каналом ствола – 42/22-мм 4,2cm Рак.41 (массой 560 кг) и 75/ 55-мм 7,5ст Рак.41 (1348-1880 кг). Они имели неплохие баллистические показатели, но производство систем с «коническими» стволами было технологически сложно и дорогостояще – свойство, неудобное для ПТ оружия переднего края. Кроме того «конические» стволы имели низкую живучесть. Подкалиберный снаряд решал те же задачи даже с большим успехом при «традиционных» стволах. Принятие к штатным 37- и 50- мм ПТ пушкам подкалиберных катушечных снарядов дало гораздо больший эффект, и в 1943 выпуск орудий с коническим стволом был прекращен. Отработать конструкцию подкалиберной пули в те годы не удалось, так что ПТР подобных патронов не получили.

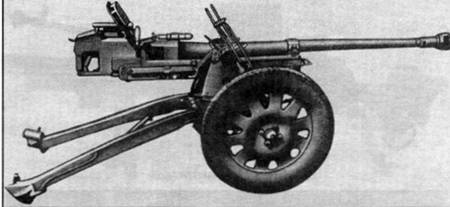

"Тяжелое противотанковое ружье 1941 г." (2,8/2 см s.Pz.B-41) на колесном ласЬвтв с паядвижными станинами

Осколочная граната "2,8 cm Spgr.41"

Бронебойно-трассирующий снаряд "2,8 cm Pzgr.41"

На вооружение армии Великобритании перед войной поступило магазинное ПТР, разработанное капитаном Бойсом, помощником начальника конструкторского бюро завода «Ройал Смол Армз» в г.Энфилд еще в 1934г., первоначально – под 12,7- мм патрон «виккерс» от крупнокалиберного пулемета. Разработка велась в рамках работ Британского Комитета легкого вооружения и имела кодовое название «Станчен» (Stanchion – «подпорка»). После принятия на вооружение ПТР получило обозначение Mk1 «Бойс». Калибр увеличили до 13,39 мм (калибр «.550»). Патрон имел бронебойную пулю со стальным сердечником. С 1939г. на каждый пехотный взвод полагалось одно ПТР. Ружье «Бойс» выпускалось заводом «Бирмингэм Смол Армз» (BSA) в Бирмингеме с конца 1936г., первый заказ был выполнен только к началу 1940г., после чего поступил новый. Сообщалось об участии в производстве «Бойс» и «Ройал Смол Армз».

ПТР состояло из ствола со ствольной коробкой, затвора, рамы (люльки) со складной сошкой, затыльника, магазина. В канале ствола выполнялось 7 правосторонних нарезов, на дульной части крепился коробчатый дульный тормоз. Ствол крепился 8 ствольной коробке на резьбе и мог вместе с ней несколько смещаться вдоль рамы, сжимая пружину амортизатора и поглощая часть энергии отдачи – такое заимствованное из артиллерии сочетание дульного тормоза и «упругого лафета» снижало действие отдачи на стрелка и предотвращало «прыжок» ружья под действием отдачи. Запирание канала ствола осуществлялось поворотом продольно скользящего затвора с шестью боевыми выступами, расположенными в передней части тремя рядами, и изогнутой рукояткой в задней. В затворе были собраны ударник (в нашей литературе именовался также курком) с кольцом на хвосте, винтовая боевая пружина, широкий невращающийся выбрасыватель и отражатель. Взявшись за кольцо, можно было поставить ударник на боевой или предохранительный спуск. Боек крепился к ударнику соединительной муфтой.
