Правда, большинство систем с газоотводным двигателем отличает сложная импульсная диаграмма, что особенно чувствительно в индивидуальном оружии – автоматических и штурмовых винтовках и автоматах. При стрельбе стрелок испытывает последовательно ряд разнонаправленных импульсов: отдачи выстрела, реакции газовой камеры, удара подвижных частей в крайнем заднем положении, их же удара в крайнем переднем положении. В целом такие «сотрясения» увеличивают рассеивание при стрельбе очередями. Обычные способы борьбы с этим – введение буферов (пулеметы BAR и FN MAG), сдвоенных сравнительно «мягких» возвратных пружин (винтовка ОВД, автомат Vz.58, винтовка ВСС и автомат АС) с прогрессивно возрастающим усилием, увеличение длины хода подвижных деталей с полным поглощением энергии движения возвратной пружиной и без удара в крайней задней точке (ручной
Отметим, что в СССР при выработке требований к новому автомату – опытно-конструкторская работа «Абакан» – главным было качественное улучшение кучности (в 1,5-2 раза против АК-74). Это дало толчок применению двух новых модификаций газоотводной автоматики – «сбалансированной автоматики» и схемы «со смещенным импульсом отдачи». В обоих случаях уменьшалось воздействие отдачи на стрелка и оружие и повышался темп стрельбы в пределах короткой очереди, что и должно было повысить вероятность поражения цели.

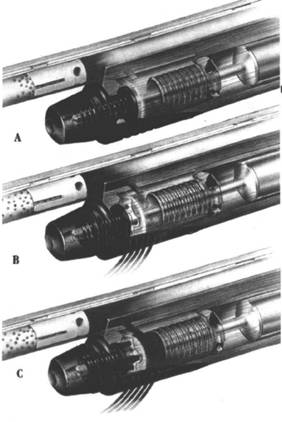

Схема работы газоотводной системы самозарядного ружья АЗ90 “Беретта ”.

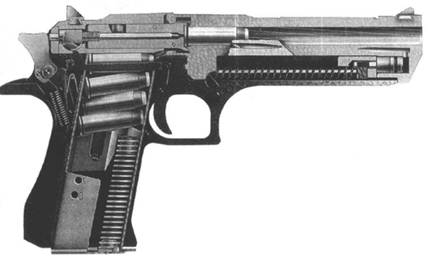

Разрез пистолета “Дезерт Игл” с автоматикой на основе отвода пороховых газов и коротким ходом движущегося линейно назад поршня.

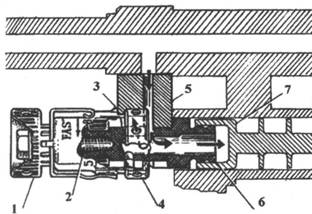

Схема газового регулятора единого пулемета MAG: 1 – регулировочная втулка, 2 – винт подачи, 3 – обойма, 4 – выпускное кольцо, 5 – входной патрубок, 6 – газовая муфта, 7 – газовый поршень.

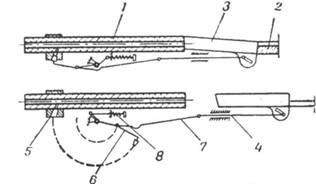

Принципиальная схема автоматики с качающимся поршнем (пулемет “Кольт" 1895г.): 1 – ствол, 2 – ствольная коробка, 3 – затвор, 4 – затворная рама. 5 – газовая камера, 6 – шатун, 7 – мотыль, 8 – возвратная пружина.

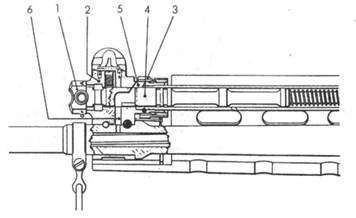

Газоотводный узел штурмовой винтовки FN FAL: 1 – пробка газового регулятора, 2 – газовый кран, 3 – муфта регулятора, 4 – газовый поршень, 5 – отверстие для сброса газа, 6 – газоотводное отверстие.
Авторами схемы сбалансированной автоматики считаются В.М. Сабельников и П.А. Ткачев, отработавшие ее основы еще в конце 60-х годов. Смысл заключается в создании двух встречно движущихся равных масс, кинематически связанных между собой, каждая со своим газовым поршнем и возвратным механизмом. Она нашла воплощение в опытных автоматах АЕК-971 Б.А. Гарева, АЕК-978 П.А. Пикинского, АКБ В.М. Калашникова. В автоматах АЕК подвижные детали разделены на две части – затворную раму и балансир. Для согласования их движения рама и балансир связаны через зубчатые рейки и шестерню, ось которой жестко укреплена на неподвижной ствольной коробке. Поршни рамы и балансира играют роль передней и задней стенок газовой камеры и под давлением пороховых газов начинают одновременно двигаться в противоположных направлениях с равными скоростями. В результате импульсы движения рамы и балансира компенсируют друг друга, а стрелок воспринимает через оружие только импульс выстрела.

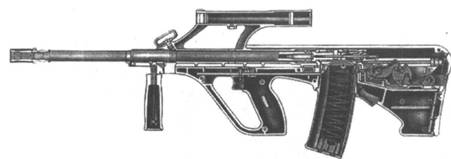

Разрез штурмовой винтовки Stg 77 (AUG “Штейр”) с отводом пороховых газов через два боковых отверстия.

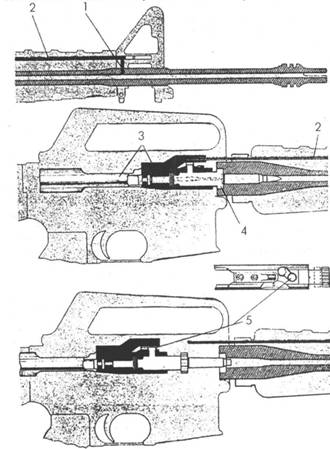

Работа автоматики штурмовой винтовки М16: 1 – газоотводная трубка, 2 – газоотводное отверстие, 3 – затворная рама, 4 – затвор, 5 – выступ затвора.
Схема газоотводного двигателя винтовки Vz.52 с трубчатым поршнем-кожухом:
1 – поршень, 2 – подвижный кожух, 3 – фиксирующая гайка, 4 – газовый регулятор, 5 – газоотводное отверстие, 6 – ствол, 7 – возвратная пружина, 8 – выступ затворной рамы.
Разрез самозарядной винтовки SAR-25 с непосредственным воздействием пороховых газов на затвор (аналогично AR-15 и М16): 1 – ствольная коробка, 2 – ударно-спусковой механизм, 3 – остов затвора, 4 – поршень затора, 5 – боевая личинка затвора, 6 – газоотводная трубка, 7 – ствол, 8 – цевье, 9 – корпус ударно-спускового механизма, 10- приемник магазина, 11 – приклад, 12 – возвратная пружина (обратим внимание на блинный откат подвижной система).
Компенсации импульса отдачи при повышении темпа стрельбы можно достичь за счет одновременного движения затвора назад, а ствола – вперед. Пример тому – система авиационного пулемета СН (И.В. Савина – А.К. Норова) со стволом, движимым вперед газовым двигателем и связанным через зубчатые рейки и шестерню с ползуном (затворной рамой). Движение ствола вперед вызывает смещение ползуна назад, при этом ползун производит отпирание затвора, отведение его назад, подачу очередного патрона. Возвращение подвижных деталей в исходное положение производится возвратной пружиной ствола.
Конструктором Шилиным А.И. была в свое время предложена схема отключения воздействия возвратной пружины на ствольную коробку при отходе подвижной системы назад и «гашения» энергии отката подвижной системы (рамы с затвором) за счет встречного удара направляющего стержня пружины.
(Продолжение следует)
