"КБ машиностроения" как головной разработчик демонстрировало видеофильм о проводившихся на прибрежном полигоне в восточном Крыму испытаниях самоходной пусковой установки берегового комплекса "Бал-Э" с ракетой Х-35Э. По штату комплекс "Бал-Э" насчитывает четыре самоходные пусковые установки, несущие по восемь транспортно-пусковых контейнеров с ракетами Х-35Э, два самоходных командных пункта с НПС "Гарпун-М" и четыре транспортно-перегрузочных машины, рассчитанные на восемь ракет в контейнерах и оснащенные краном-манипулятором. Все машины выполнены на шасси МАЗ-7930. По заявлению разработчиков, "Гарпун-М" — вполне современная РЛС, сохранившая мало общего с созданной в 1960-е гг. станцией "Гарпун" для комплексов с ракетами П-15М.
Для "развивающихся" стран береговые ракетные комплексы могут оказаться действенней кораблей-ракетоносцев. Мобильные пусковые установки и другие агрегаты комплекса "Бал" могут быть довольно просто рассредоточены и укрыты от авиации противника до момента их применения. Скрыть корабли от современных средств разведки намного сложнее. Еще меньше шансов защитить их от воздушного нападения как
В настоящее время на вооружении нескольких зарубежных стран состоят самоходные пусковые установки КТ-161 мобильного комплекса "Рубеж" с ракетами П-15М (П-21 или П-22 в экспортном исполнении). Несмотря на то, что эти ракеты представляют собой модификацию созданной без малого полвека назад П-15. комплексы "Рубеж" по-прежнему обладают значительной боевой ценностью. В экспозиции обоих салонов была представлена и более современная разработка того же дубненского МКБ "Радуга" — сверхзвуковая ракета "Москит" с дальностью полета на предельно малых (5-11 м) высотах до 110 км. На МАКСе радовал глаз и разрезной макет ракеты Х-59М с телевизионной командной системой управления. позволивший ознакомиться с некоторыми деталями конструкции этого изделия.

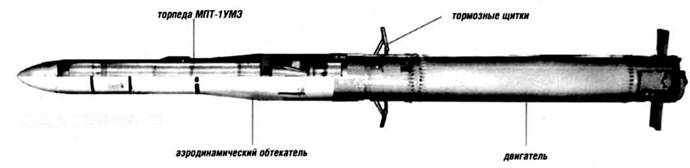

Противолодочная ракета 91РЭ1

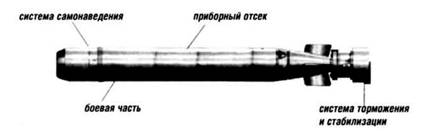

Торпеда МПТ-1УМЭ

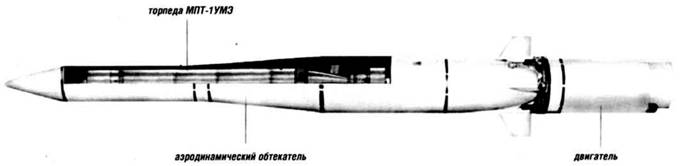

Противолодочная ракета 91РТЭ2
Одним из самых ярких фильмов, демонстрировавшихся на МВМС, может гордиться ОАО НПП "Радар-ММС", образованное из ряда предприятий, ранее входивших в холдинговую компанию "Ленинец", и продолжившее работы по головкам самонаведения РГС-54 для ЗМ54Э, РГС-14 для ЗМ54Э. РГС-35 для ракеты Х-35. а также по активной радиолокационной головке для Х-59МК. Схемы функционирования соответствующих систем оружия исключительно наглядно были представлены в видеофильмах, созданных средствами компьютерной графики. Часто они представлялись в "боевых действиях" по хорошо узнаваемым кораблям западных проектов.
Экспозиция МВМС подтверждала возможность применения н корабельных зенитных ракетных комплексах "Каштан", "Штиль-1" и "Риф-М" уже используемых в их наземных аналогах — комплексах "Тунгуска-М", "Бук-М1-2" и С-300ПМ усовершенствованных модификаций ракет (9М311-1М, 9М.317 и 48Н6Э), что обеспечит расширение зоны поражения с 8 до 10 км, с 25 до 32 км и с 75 до 120 км соответственно.

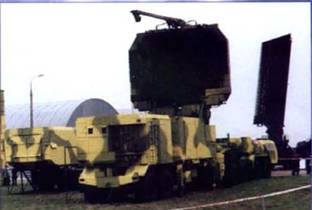

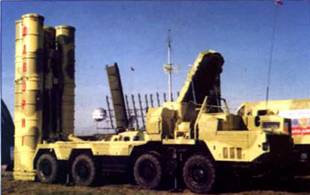

Боевые машины одной из последних модификаций комплекса С-300П" Фаворит"

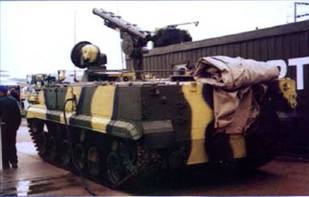

Самоходных ПТРК "Хризантема"

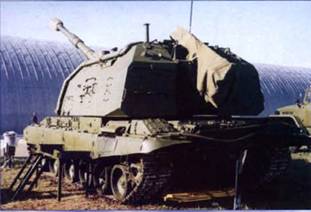

САУ "Мста-С"

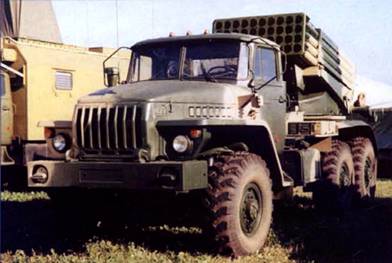

РСЗО "Град"

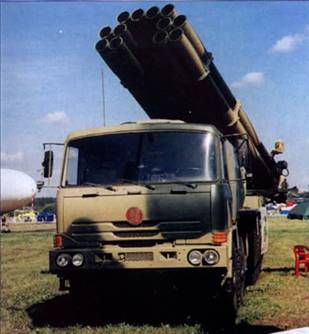

РСЗО "Смерч" на пятиосном шасси "Татра"
Фото Р. Ангельского

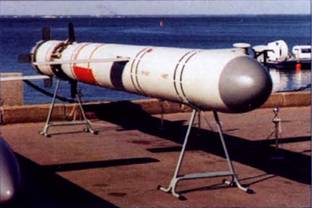

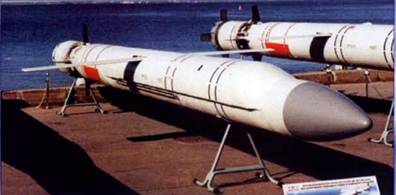

Противокорабельная ракета ЗМ-54Э1

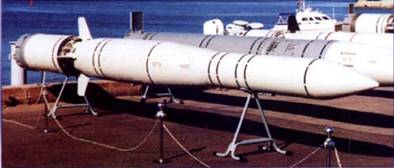

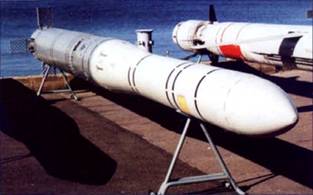

Противокорабельная ракета ЗМ-54Э
Противолодочная ракета 91РТЭ2

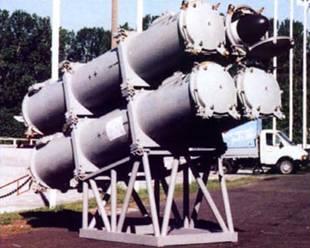

Счетверенная пусковая установка КТ-184 дпя ракет Х-35Э корабельного комплекса "Уран-3"
Противокорабельная ракета П-21

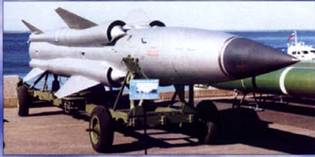

Сверхзвуковая ракета "Москит"

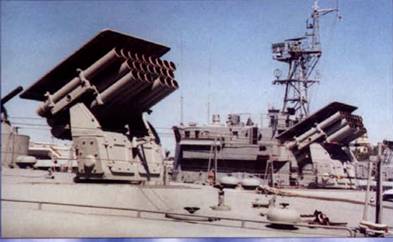

Пусковые установки МС-227 системы "Огонь" на корабле "Евгении Кочешков" пр 1232
Противоподочная ракета 91РЭ1

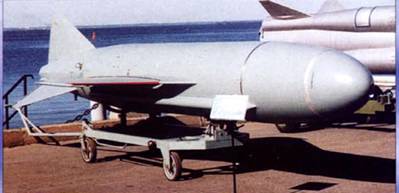

Противокорабельная сверхзвуковая ракета "Базальт"
Корабельный ЗРК "Штиль-1"
Противокорабельная сверхзвуковая ракета "Гранит"
Самоходная пусковая установка комплекса "Бал-Э"

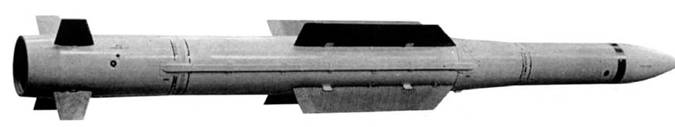

ЗУР 9М317Э комплекса "Штиль-1"
На обоих салонах демонстрировались создаваемые "КБ точного машиностроения им. А.Э. Нудельмана" пушечно-ракетные комплексы — наземный "Сосна" и корабельный "Пальма". Они отличаются от разработанных в тульском КБ приборостроения "Тунгуски", "Панциря" и "Каштана" многократно меньшей массой и использованием в основном оптико-электронных, а не радиолокационных средств наведения Схема зенитной ракеты "Сосна-Р" аналогична ЗУР 9М3П, но она намного легче (25 вместо 42 кг), чего удалось достичь облегчением боевой части с 9 до 5 кг за счет применения более точного и помехоустойчивого наведения по лазерному лучу. Дальность поражения соответствует исходным вариантам тульских комплексов, но ракета летит быстрее. Ее максимальная скорость -1200 м/с, на треть больше, чем у 9М311. Макет ракеты отличался от ранее представлявшихся металлическим, а не композитным корпусом камеры твердотопливного двигателя Новый 6-перьевой блок раскрываемых назад небольших стабилизаторов сменил ранее применявшиеся на "Сосне-Р" четыре изогнутых по дуге лопастных стабилизатора.
Из неуправляемого ракетного вооружения выделялись разрезные макеты разработанных ФГУП ГНПП "Сплав" ракеты 90Р противолодочного комплекса РПК-8Е и реактивного снаряда системы залпового огня А-22 "Огонь".
Ракета 90Р массой 112,5 кг при калибре 0,212 м и длине 1.832 м доставляет нa дальность от 0.6 до 4,3 км так называемый гравитационный самонаводящийся снаряд с активной гидроакустической головкой самонаведения. Под действием силы тяжести гравитационный снаряд при погружении разгоняется, что обеспечивает возможность маневра с выходом в горизонтальной плоскости. Цели на глубинах до I км поражаются подрывом боевой части массой 19,5 кг. Пуск ракеты 90Р производится из установок РБУ-6000, созданных еще в 1960-х гг. для системы "Смерч-2" с неуправляемыми реактивными глубинными бомбами РГБ-60, Залп одной 12-ствольной установки обеспечивает поражение подводной лодки с вероятностью до ОД что при использовании неуправляемых боеприпасов достигается расходом 257 РГБ-60.
При сохранении калибра 140 мм. принятого для созданных в 1950-е гг. реактивных систем залпового огня с турбореактивными снарядами М-14ОФ. применявшихся, в частности, нашим флотом на бронекатерах пр. 1204 и танкодесантных кораблях польской постройки, реактивные снаряды корабельной системы "Огонь" представляют собой совершенно новые изделия. Они стабилизируются не вращением, а аэродинамическими пластинчатыми стабилизаторами, изогнутыми по дуге и в сложенном положении прилегающими к кольцу в хвостовой части снаряда. Гак как при высадке десанта в основном решаются боевые задачи, связанные с поражением объектов противника в пределах прямой видимости, сочтено целесообразным ограничить максимальную дальность величиной 4,5 км в сравнении с 10 км для М-14ОФ. В результате реактивный снаряд оснастили уменьшенным подкалиберным двигателем, за счет чего его масса уменьшена с 39,53 до 27.5 кг при практически той же длине (1.125 м) и заряде взрывчатого вещества боевой части, увеличенном с 4.27 до 5.65 кг с доведением площади поражения живой силы до 1200 м2. Наряду с осколочным разработан и зажигательный реактивный снаряд большей длины (1,35 м) и массы (26.8 кг), несущий 4.8 кг огнесмеси, обеспечивающей поражение на площади 50 м\ На стоящем у причала Морского вокзала корабле на воздушной подушке "Евгений Кочешков" пр. 1232 можно было видеть 22-ствольные пусковые установки МС-227 системы "Огонь", на ходу корабля опускаемые под палубу. Пусковая установка длиной 2,125 м, шириной 1.735 м и высотой 2.2 м весит 1.7 т и обеспечивает наведение в пределах +/- 160 град, по азимуту н от -10 до +65 град, по углу места.
