Следует особо отметить тот факт, что в истории советского подводного кораблестроения эта серия ПЛ стала самой многочисленной, а субмарины в целом, несмотря на ряд недостатков, зарекомендовали себя как надежный и живучий корабль, достаточно простой в эксплуатации.
Продолжение следует

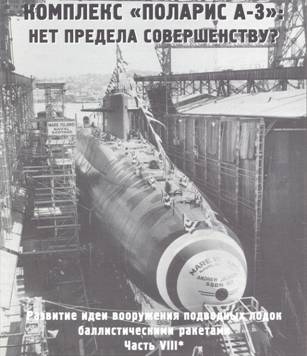

Комплекс «Поларис А-3»: нет предела совершенству
Павел Качур
* См. в «ТиВ» № 4,5,7,8/2004 г., № 3–8,10–12/2005 г., № 1,5/2006 г.
Наряду с активизацией опытно-конструкторских работ по созданию новых образцов стратегического ракетного оружия для подводных лодок в США не приостанавливались усилия и по разработке нового поколения атомных ракетоносцев. Так, уже бюджетом на 1959/1960 г., т. е. в ходе строительства подводных лодок типа «Джордж Вашингтон» и «Этен Аллен», были ассигнованы средства на создание первых четырех ракетных лодок нового поколения типа «Лафайет». Первоначально предусматривалась постройка 19 лодок этой серии, 8 из которых должны были вступить в строй в 1963 г. и 11 — в 1964 г. В последующем эти планы существенно изменились, и число лодок типа «Лафайет» довели до 31.
Таким образом, кроме новой ракеты на третьем этапе реализации программы «Поларис» ВМС США получили новую ПЛАРБ типа «Лафайет», проект которой президент Дж. Кеннеди утвердил 8 июля 1960 г. Подводные лодки-ракетоносцы класса «Лафайет» (улучшенный проект «Этен Аллен») стали частью первого поколения баллистических ракетных лодок, построенных мя Военно- морского флота Соединенных Штатов.
Новые субмарины создавались с учетом накопленного опыта эксплуатации ПЛАРБ первого и второго этапов. Большое внимание при этом уделялось снижению собственных шумов лодки, увеличению продолжительности боевого патрулирования, а также способности активно противодействовать противолодочным силам противника. Их постройка и сдача ВМС велась на трех верфях в периоде 1962 по 1964 г.
К моменту завершения летных испытаний ракеты в боевом составе находилось восемь ракетоносцев этого типа (SSBN 616 «Лафайет», SSBN 617 «Александр Гамильтон», SSBN 619 «Эндрю Джексон», SSBN 620 «Джон Адамс», SSBN 622 «Джеймс Монро», SSBN 623 «Натан Хейл», SSBN 624 «Вудро Вильсон», SSBN 625 «Генри Клей»), которые были вооружены ракетами «Поларис А-2», и еще одна — SSBN 626 «Дэниэл Вебстер» — достраивалась.
В отличие от предыдущих серий подводные лодки этого типа имели несколько большее водоизмещение (8250 т) и, соответственно, размерения, что вызвано дальнейшим улучшением обитаемости и увеличенным количеством электронавигационных приборов.
Подводные лодки типа «Лафайет» имели однокорпусную конструкцию в районе второго, третьего, четвертого и шестого отсеков, легкий корпус в районе первого и пятого отсеков и в оконечностях, а также развитую надстройку (длина — 79 м, ширина по палубе — 4,5 м, высота — 1,5 м). В кормовой оконечности расположены вертикальный и горизонтальный рули, а также семилопастной гребной винт диаметром около 5 м. В качестве конструктивного материала прочного корпуса была применена стал1> марки НУ-80. Предел ее текучести 60,2-62,5 кг/мм^2, предел прочности 72,5-77,0 кг/мм^2. Ракеты в контейнерах загружались в универсальные ракетные шахты со встроенным пусковым стаканом. Высота шахты составляла 11,4 м, внутренний диаметр — 2,1 м. Высота стакана 9,4 м, внутренний диаметр 1,45 м, толщина стенки 45 мм. В стенках шахты и стакана предусматривались отверстия для кабелей, идущих к штекерному разъему ракеты, и три люка для доступа к системам раке ты. Верхний люк обеспечивал доступ к отсеку системы наведения и головной части, два других люка — к переходному отсеку. Ударные нагрузки на пусковой стакан с ракетой «Поларис А-3» воспринимались тремя поясами горизонтальной амортизации, расположенными в зазоре между шахтой и пусковым стаканом. Центрирование ракеты в стакане осуществлялось кольцевыми поясами из упругого эластичного материала. Вертикальная амортизация пускового стакана с ракетой обеспечивалась гидродемпферами. Верхний срез пусковой шахты закрывался пластмассовой мембраной, препятствовавшей проникновению воды внутрь шахты до запуска ракеты.
На субмарине был установлен один ядерный реактор типа S-5W2 с водяным охлаждением, разработанный фирмой «Вестингауз». Его тепловая мощность достигала 70 Мт. Срок службы активной зоны составлял пять лет. Кроме него в состав энергетической установки входили две турбины мощностью по 8800 л.с.,
два турбогенератора мощностью по 2500 кВт, гребной электродвигатель мощностью 600 л.с., а также дизель-генераторы. Расчетный относительный вес АЭУ 52–58 кг/л.с.Транспортировка секции прочного корпуса ПЛАРБ SSBN 619 «Эндрю Джексон» на судоверфи Mare Island Shipyard, 1961 г.
Строительство ПЛАРБ SSBN 619 «Эндрю Джексон» на судоверфи Mare Island Shipyard, 1962 г.
Достроечные работы на ПЛАРБ на судоверфи.
Момент спуска на воду ПЛАРБ SSBN 619 «Эндрю Джексон», 1962 г.
ПЛАРБ SSBN 619 «Эндрю Джексон» после спуска на воду, 15 сентября 1962 г.
Боевые возможности усовершенствованной ПЛАРБ значительно возросли. Для самообороны на лодке имелись не только многоцелевые торпеды, но и ракеты «Саброк», приспособленные для выстреливания через торпедные аппараты. Управление торпедной стрельбой осуществлялось при помощи аппаратуры Мк-113.
Для управления ракетной стрельбой фирма «Дженерал Электрик» установила новую боевую систему Мк-84, позволявшую за 15 мин подготовить первую ракету к старту. Сократился интервал между пусками последующих ракет. Мк-84 автоматически рассчитывала траекторию полета ракеты для стрельбы по любой цели с учетом движения подводной лодки. Система получала, обрабатывала и передавала системе наведения ракет данные о цели (расстояние, координаты, азимут и др.), программу полета (ускорение ракеты на корабле, точные траектории с учетом всех переменных конечных скоростей и др.), координаты точки старта, а также непрерывно проверяла аппаратуру системы наведения. Вся информация хранилась в памяти ЭВМ. Навигационные данные в Мк-84 поступали от системы SINS.
Входившие в состав системы Мк-84 приборы можно подразделить на следующие пять основных групп:
— приборы, учитывающие перемещение ракеты на подводной лодке до старта, а также осуществляющие ориентацию гироскопов бортовой системы управления и синхронизацию работы ПУРС и аппаратуры ракеты;
— приборы, с помощью которых производят корректировку статистических и динамических погрешностей бортовых систем управления каждой ракеты;
— цифровая геобаллистическая ЭВМ DGBC (Digital Geoballistic Computer), рассчитывающая траектории полета ракет непосредственно на борту подводной лодки и передающая результаты вычислений в систему управления каждой из БРПЛ;
— приборы и пульты поста управления ракетной стрельбой;
— аппаратура регулирования температуры и агрегаты питания.
ЭВМ системы Мк-84 позволяла также автоматически проверять готовность ракет к запуску. Если очередная ракета оказывалась неисправной, ЭВМ самостоятельно приступала к подготовке следующей ракеты, осуществляя одновременно поиск неисправности. Надежность самой ЭВМ обеспечивали два канала, каждый из которых мог независимо выдавать необходимые данные для всех 16 БРПЛ.
Аппаратура системы Мк-84 состояла более чем из 11 тыс. модульных блоков, смонтированных на 446 выдвижных панелях. Панели располагались на 70 стандартных вертикальных стойках. Общий вес ПУРС типа Мк-84 — 24,5 т, а занимаемый объем — 90 м^3.
В 1963 г. ВМС заключили с фирмами «Дженерал Электрик» и «Хайджес Эйркрафт» контракт, предусматривавший изготовление 33 комплектов системы Мк-84, из которых 25 должны были быть смонтированы на подводных лодках, а восемь — использоваться для обучения персонала. В 1964 г. был подписан еще один контракт на 11 комплектов этой системы, из которых шесть предназначались для американских подводных лодок, а остальные ПЯТЬ отправлялись в Англию.
