С ростом могущества противотанковых средств (ПТС) стало ясно, что пассивными методами обеспечить защиту бронемашин практически невозможно и для этой цели необходимо использовать внешние источники энергии. Такими источниками могут служить взрывчатые вещества (ВВ), электрическая энергия или энергия, вырабатываемая в ходе реакций химически активных веществ. Существует много различных видов устройств, построенных по принципу динамического воздействия на ПТС, отличающихся вариантами исполнения, используемыми источниками энергии и способами реализации.

В отечественной и зарубежной литературе принят ряд терминов для обозначения данных устройств, такие как «реактивная броня», «динамическая защита», «взрывная реактивная броня» и ряд других, которые могут наиболее полно характеризовать один из типов защитных устройств, использующих внешние источники энергии для воздействия на ПТС. Однако для характеристики всего спектра устройств в целом отечественными специалистами принят термин «защитные устройства динамического типа» (ЗУДТ), который и будет использован далее.

Каждый из вариантов воплощения данных устройств обладает комбинацией положительных и отрицательных качеств. К основным качествам, характеризующим то или иное ЗУДТ, можно отнести диапазон ПТС, защиту от которых осуществляет данное устройство, эффективность воздействия на различные типы ПТС, массогабаритные и эксплуатационных характеристики, возможность установки на машины легкой категории по массе (ДБМ).

По основным классификационным признакам, характеризующим конструктивные особенности определенного типа ЗУДТ, их можно разделить по способу активации, использования энергии и способу воздействия на атакующий ПТС. Основные отличительные признаки ЗУДТ показаны на рис. 1.

В целом основные известные на данный момент ЗУДТ можно классифицировать по следующим признакам:

– по типу использованной энергии – ЗУДТ взрывного (ВВ), невзрывного (электрическая энергия или энергия, образуемая в результате химических процессов);

– по способу активации – ЗУДТ, активирующиеся самостоятельно, и несамоактивирующиеся, а также их подвиды;

– по способу воздействия – ЗУДТ, использующие метаемые с помощью ВВ или другого источника энергии пластины, электромагнитное воздействие, а также ряд других принципов.

Более подробно этот вопрос описан в работе [ 1J. Итак, рассмотрим перечисленные виды ЗУДТ.

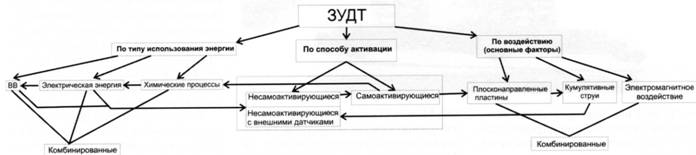

Рис.1. Таблица отличительных качеств ЗУДТ

ЗУДТ взрывного действия

Возможность разрушающего воздействия продуктов взрыва заряда ВВ на кумулятивную струю, приводящая к снижению глубины ее проникновения в броневую преграду, была обнаружена еще в годы Великой Отечественной. Отмечались случаи непоражения танков кумулятивными ПТС в случае их попадания по перевозившимся на их броне боеприпасам или ВВ.

Однако существенное уменьшение глубины проникания кумулятивной струи в преграду требует значительного количества В В, что влечет за собой серьезные проблемы из-за опасного воздействия на сам защищаемый объект. По этой причине первые исследования образцов защитных устройств, реализующих этот принцип, не получили поддержки в военных верхах. Работы в данном направлении продолжились, когда в конце 1950-х гг. были обоснованы более эффективные способы воздействия на ПТС при помощи метаемых металлических пластин. В этом варианте заряд ВВ играл не основную, а вспомогательную роль источника энергии для пластин, которые непосредственно воздействовали на кумулятивную струю. Данное решение позволило увеличить эффективность устройства и уменьшить количество применяемого в нем ВВ.

Подобный механизм действия ЗУДТ реализован в серийных комплексах «Контакт-1» и «Блайзер», которые можно условно отнести к первому поколению. Воздействие на кумулятивную струю с помощью металлических пластин, пересекающих ее траекторию, приводит к дестабилизации струи за счет постоянного воздействия пластин. При этом основным процессом в разрушении кумулятивной струи является распыление, сопровождающееся диспергированием части ее материала до пылевидного состояния. Для обеспечения метания пластин используется плоский заряд ВВ, который инициируется самой струей.

В открытой печати способ защиты ББМ путем подрыва на поверхности брони небольших зарядов ВВ, безопасных для танка, был описан в работе С. Бурова «Конструкция и расчет танков» в 1973 г. Результаты исследований динамической защиты, выполненных в конце 1950 – начале 1960-х гг. в СССР, были опубликованы лишь после 2000 г. [2]. Зарубежные публикации и первые патенты в данной области (проф. М. Хельд) появились в 1970-е гг.

Рис. 2. Контейнеры комплексов ДЗ навесного типа «Контакт-1» и «Блайзер».

Контейнер НДЗ типа «Контакт-1»:

1 – корпус; 2,3 – контейнеры с взрывчатым веществом; 4,5 – поверхности контейнеров, образующие острый угол ,6,7- защищаемая поверхность; 9 – распорный элемент; 8, 10 – стенка корпуса; 11 – упругие элементы.

Контейнер НДЗ типа «Блайзер»:

1 – корпус; 2,3 – контейнеры с взрывчатым веществом; 4,5 – поверхности контейнеров, образующие острый угол.

Противокумулятивные комплексы первого поколения

Комплексы первого поколения «Контакт-1» и «Блайзер» (рис.2) были реализованы в навесном варианте. Установка ЗУДТ выполнялась по двухрядной плосконаправленной схеме таким образом, чтобы добиться больших углов, при которых взаимодействие пластин с кумулятивной струей будет наиболее эффективным. Это объясняется тем, что эффективность воздействия на кумулятивную струю ЗУДТ с использованием метаемых пластин зависит от угла соударения кумулятивной струи с ними.

При углах встречи (угол отсчитывается от нормали к поверхности контейнера) 50-70° достигается наибольшая эффективность воздействия движения металлических пластин контейнера на кумулятивную струю. При углах около 30-45° действие реактивного контейнера все еще заметно снижает бронепробивную способность кумулятивной струи, хотя и снижается на 60 и более процентов от оптимального. При углах встречи, близких к нормали к поверхности контейнера, устройство теряет большую часть своей эффективности и, как правило, не может обеспечить защиту основной броневой преграды от кумулятивной струи.
