Вышеуказанные комплексы содержат корпус, в котором установлена пара контейнеров (или один в некоторых вариантах исполнения ДЗ «Блайзер»), причем каждый из контейнеров выполнен трехслойным со средним слоем из взрывчатого вещества. Пара контейнеров образует единую детонационную цепь.
Установка в корпусе осуществляется так, что в плоскости, перпендикулярной обращенным друг к другу поверхностям контейнеров, образуется острый угол, вершина которого направлена в сторону одной из боковых стенок корпуса. Это создает такие условия проникания кумулятивной струи или кинетического снаряда, что угол встречи по меньшей мере с одним из контейнеров не будет близок к нормали к его поверхности.
Кроме того, парное размещение контейнеров и соединение их в единую детонационную цепь обеспечивает срабатывание обоих контейнеров
Установка ДЗ на танки Т-64А/Б, Т-72А, Т-80Б, и без того обладавшие достаточно мощным бронированием, практически обесценила существовавшие арсеналы противотанкового управляемого вооружения потенциальных противников и вывела на первый план оперенные бронебойные подкалиберные снаряды (БОПС). Получила мощный импульс разработка ПТУР с тандемной БЧ, способной преодолевать данную защиту.
Рис. 3. Варианты встроенной динамической защиты (1970-е гг.).
Сверху – один из отечественных вариантов встроенной защиты, внизу – вариант, предложенный проф. М. Хельдом (Патент ФРГ №2053345).
Универсальные ЗУДТ
Как уже упоминалось, ЗУДТ, которые условно можно отнести к перовому поколению, обладали только противокумулятивными свойствами. Для эффективного воздействия на кинетический снаряд масса движущегося материала металлических пластин в процессе функционирования ЗУДТ должна быть в 4-10 раз больше, чем в случае противодействия кумулятивной струе. Первые образцы устройств, обеспечивающих защиту от БОПС/БПС, были созданы и испытаны в конце 1960-х гг. (рис.З). В тот период от установки встроенной динамической защиты (ВДЗ) на танки воздержались: видимо, причиной послужила и так достаточная защита поступивших в серийное производство танков Т-64, так как в 1960- 1970-е гг. БОПС не являлись основной угрозой для отечественных боевых машин.
В начале 1980-х гг. началось все более широкое распространение оперенных бронебойных подкалиберных снарядов, характеристики которых возрастали. В результате возникла необходимость оснащения отечественных танков ЗУДТ, обеспечивающими защиту от этой угрозы.
Необходимо было значительно увеличить массу, воздействующую на данный тип ПТС, а также обеспечить надежное инициирование ими ЗУДТ. Начальная скорость при стрельбе современными БОПС может составлять от 1550 до 1800 м/с, что значительно ниже, чем у головных участков кумулятивной струи (8- 10 км/с), но при этом к защитным устройствам данного типа предъявляются строгие требования по нечувствительности к обстрелу средствами, не представляющими угрозу броне танка (пули, снаряды АП, осколки снарядов артиллерии). Поэтому разработчики были вынуждены искать решение, не связанное с простым повышением чувствительности ВВ. В итоге крышка контейнера ДЗ была выполнена из толстой высокопрочной стали. При ударе в нее БПС генерируется поток высокоскоростных осколков, которые и приводят к инициированию защитных устройств.
После этого на снаряд (или на кумулятивную струю) осуществляется, в принципе, аналогичное воздействие, которое приводит к частичному разрушению и дестабилизации БОПС (или к разрушению кумулятивной струи).
Серийный комплекс универсальной ДЗ «Контакг-5», реализующий данный принцип, был принят на вооружение в середине 1980-х гг. Этим комплексом оснащались танки Т-72Б поздних серий, танк Т-80У и позже Т-90. Благодаря этому проблему защиты от БОПС удалось частично решить.
Рассматривая

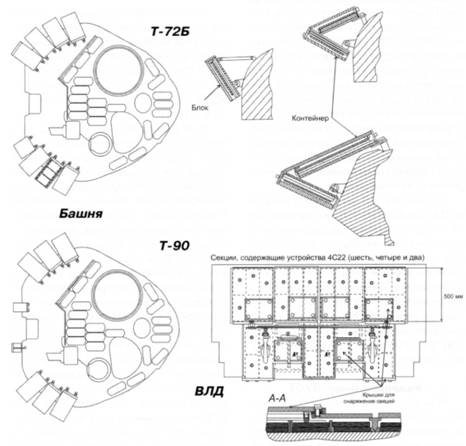

конкретный вариант установки комплекса «Контакт-5» на танки Т-72Б и Т-90 (рис. 4), можно видеть, что на башне Т-90 размещены семь контейнеров и один блок динамической защиты (восемь контейнеров на Т-72Б), которые перекрывают примерно 50% лобовой проекции башни при нулевых курсовых углах обстрела. В каждом контейнере находится по шесть устройств типа 4С22, установленных в два ряда с дополнительными пластинами между ними.На верхней лобовой детали (ВЛД) корпуса танка Т-90 установлена встроенная динамическая защита, размещенная в секциях по четыре и шесть рядов устройств 4С22. Таким образом, устройства образуют рабочую поверхность, воздействующую на ПТС в диапазоне 500-375 мм в длину. При данных характеристиках была обеспечена надежная защита от наиболее распространенных ПТС, состоявших на вооружении в период 1980 – начала 1990-х гг.
Однако эти передовые на тот период разработки не были лишены недостатков. Среди них прежде всего можно отметить разрушение от 15 до 70% контейнеров НКДЗ «Контакт-1», находящихся на лобовых участках брони танка, в зависимости от типа и могущества противотанкового боеприпаса, а также срыв контейнеров в результате обстрела автоматическими пушками, стрелковым оружием и воздействия других средств, не исключалась возможность горения ВВ. Во встроенном варианте «Контакт-5» эти недостатки удалось частично устранить. Но оборудование танка этим комплексом производится только в заводских условиях, что затрудняет его модернизацию и ремонт в случае поражения.
Еще одной проблемой является противоречие между порогом срабатывания ЗУДТ, обусловленным чувствительностью применяемого в них взрывчатого вещества, и необходимостью обеспечения несрабатывания ЭДЗ при попадании пуль стрелкового оружия, снарядов малокалиберной артиллерии, осколков фугасных снарядов и других средств поражения, которые не представляют непосредственной угрозы для танка. Поэтому работы по совершенствованию комплекса не прекращались, особенно с учетом появления в странах НАТО и США модернизированных БОПС. Для обеспечения требуемых параметров подвергался изменениям состав ВВ.
Повышение эксплуатационных характеристик было достигнуто за счет перехода от встроенного к модульному исполнению комплекса (рис. 5), что обеспечило ряд преимуществ. К ним можно отнести легкость в обслуживании, в том числе и замену поврежденных модулей в полевых условиях, возможность модернизации существующего танкового парка силами предприятий Министерства обороны в ходе планового ремонта.
В данной разработке был выбран путь эволюционного развития старого принципа метания пластин в направлении атакующего боеприпаса.
В усовершенствованных устройствах 4С23 удалось избавиться от некоторых недостатков 4С22, таких как недостаточная чувствительность при инициировании малоскоростными кинетическими снарядами и некоторыми типами кумулятивных боеприпасов. Кроме того, в случае установки с модульным принципом размещения снижена вероятность передачи детонации ЭДЗ на соседние элементы, непосредственно не участвующие в воздействии на атакующий боеприпас.
Повышенная эффективность при защите от кинетических и кумулятивных боеприпасов достигается за счет применения дополнительных метательных пластин, включения в состав неметаллических элементов, действующих на атакующий боеприпас, а также более длительного времени взаимодействия. В результате данных мероприятий разработчикам удалось снизить бронепробиваемость БОПС в зависимости от типа боеприпаса на 20-60%. Благодаря возросшему времени воздействия на кумулятивную струю можно предположить, что удалось добиться также и определенной эффективности против кумулятивных ПТС с тандемной БЧ [4].
Дополнительное увеличение чувствительности устройств к действию бронебойного подкалиберного снаряда достигается за счет того, что защитные пластины устройства выполнены из двух различных материалов, при этом акустический импеданс материала защитной пластины (из алюминиевого сплава), расположенной первой по ходу проникающего средства поражения, меньше, чем акустический импеданс материала второй защитной пластины, выполненной из стали [5].
