Основные характеристики существующих типов динамической защиты ББМ

Название	ВДЗ «Контакт-5»	«Реликт»
Страна/фирма изготовитель	Россия/ НИИ Стали	Россия/ НИИ Стали
Тип защиты	Универсальная	Универсальная
Принцип действия	Воздействие метаемыми пластинами/ крышкой	Воздействие метаемыми пластинами/ крышкой
Снижение характеристик кумулятивных средств поражения	50—80%	До 90%
Снижение характеристик БОПС	Не менее 20%	Не менее 50%
Защита от самоформирующихся средств поражения типа «ударное» ядро	Не обеспечена	Ограниченно обеспечена
Принцип размещения Установлена на:	Секционный Т-72Б, Т-90	Модульный Т-72Б, Т-80Б (модернизированные)

На Т-72Б «Рогатка» предусмотрено экстренное открывание люка механика-водителя. При срабатывании пиропатрона люк почти мгновенно поднимается и по байонету откидывается в сторону, позволяя механику- водителю очень быстро покинуть машину, либо произвести его эвакуацию в случае ранения.

КОЭП «Штора-1»: хорошо видны точные и грубые головки обнаружения факта лазерного облучения и пусковые установки многоспектральных аэрозольных гранат.

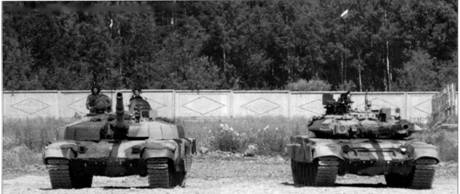

Танки Т-72Б «Рогатка» (слева) и Т-90.

Вариант с решетчатыми экранами рассматривался как простое решение, позволяющее быстро адаптировать танк к городским условиям боя, когда высока вероятность обстрела РПГ с любых курсовых углов, а требования к малозаметности минимальны. То есть вариант с РЭ не предполагает использование одновременно и «Накидки».

Естественно, объединять эти решения и включать их в единый блок модернизации было нельзя. Неприемлемы и варианты, предлагающие «набросить» «Накидку» на решетчатые экраны. В этом случае решетки перестают работать и становятся обычными взводными экранами, эффективность которых весьма низка.

Предложены следующие варианты экранировки борта:

— резинометаллические экраны и ДЗ (по типу Т-90);

— резинометаллические экраны, ДЗ и РЭ на бортовых кормовых участках корпуса (для применения в конфликтах малой интенсивности);

— резинометаллические экраны и ДЗ с установкой комплекса «Накидка» (для региональных и глобальных конфликтов с противником, располагающим современным ВТО).

Маскировочный комплект «Накидка» является штатным комплектом танка. Представленный на выставке образец выдержал ходовые испытания в 2000 км (этим, возможно, объясняется его несколько потрепанный вид). При оснащении танка «Накидкой» вероятность его обнаружения в ближнем ИК-диапазоне дневными и ночными приборами и прицелами, тепловизионными системами и головками самонаведения (ГСН) снижается на 30 %. В тепловом диапазоне вероятность обнаружения и захвата танка инфракрасными ГСН уменьшается в 2–3 раза. Резко снижается заметность танка в радиотепловом диапазоне (температура танка с маскировкой и фона практически совпадают). В радиолокационном диапазоне вероятность и дальность обнаружения оснащенного «Накидкой» танка снижется в шесть и более раз.

Принцип функционирования «Накидки» заключается в следующем. Падающее электромагнитное поле частично отражается поочередно электропроводящими слоями и поверхностью изделия. В результате многократного переотражения с учетом сдвига фаз, обеспечиваемых толщиной диэлектрических прослоек, энергия падающего электромагнитного поля преобразуется в электропроводящих слоях в тепловую энергию.

Эффект поглощения усиливается за счет проявления резонанса в структуре электропроводящих слоев. Защитная оболочка накидки выполнена неоднородной по электрической толщине с величиной неоднородностей, соизмеримой с четвертью минимальной длины волны рабочего диапазона. В результате обеспечивается радиопоглощение защитной оболочки в коротковолновой части миллиметрового диапазона из-за интерференции падающего поля на неоднородностях.

На модернизированном Т-72Б установлен уже ставший традиционным КОЭП «Штора». Танк не комплектуется прожекторами-постановщиками помех, которые на Т-90 установлены вместо части контейнеров ВДЗ, тем самым снижая защиту башни в наиболее опасных направлениях обстрела.

Созданный в конце 1980-х гг. комплекс «Штора» обеспечивает предупреждение экипажа о лазерном облучении танка и осуществляет постановку активных помех противотанковым комплексам с полуавтоматической системой наведения (многоспектральные аэрозольные завесы, погашающие лазерное излучение).

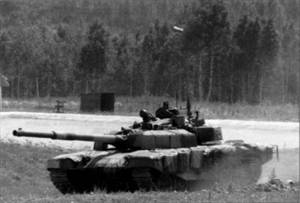

Т-72Б «Рогатка» с СЭМЗ. Танк входит на «минное поле» — мина с магнитным взрывателем сработала перед танком, а не под его днищем (работа СЭМЗ).

Новое выхлопное устройство двигателя, обеспечивающее повышение надежности и уменьшение тепловой заметности танка.

< image l:href="#"/>

Основные элементы системы пожаро-взрыво-подавления (ЭЭЦ13-1).

Однако этот комплекс не может отвечать поставленным задачам, так как спектральный диапазон длин волн, используемый в настоящее время в дальномерах, изменился (лазеры на эрбии с неодим с романовским сдвигом, лазеры на двуокиси углерода). Не исключено, что в современном комплексе применен ряд мер, исправляющих этот недостаток, однако официально об этом не заявлялось.

Также танк Т-72Б «Рогатка» оснащен (вариант комплектации) системой электромагнитной защиты (СЭМЗ), позволяющей противодействовать противотанковым минам с магнитными взрывателями. Такие мины входят в комплект кассетных боеприпасов, с помощью которых они сбрасываются в район сосредоточения танков или движения танковых колонн. СЭМЗ позволяет танку, не дожидаясь инженерного обеспечения, быстро преодолевать такие минные поля. Именно для этих целей создан этот комплекс, а не для разминирования, как считают многие, наблюдавшие работу СЭМЗ в реальных условиях. СЭМЗ разработан ОАО «НИИ Стали».

Стойкость в случае пробития основной брони обеспечивает усовершенствованная автоматическая система пожаровзрыво-подавления (ЗЭЦ1Э-1), обладающая повышенным быстродействием обнаружения и ликвидации очагов пожара. Установка оптических датчиков и быстродействующих баллонов в боевом отделении позволяет обнаружить пожар и выбросить огнетушащий состав за время не более 150 мс. В качестве огнетушащего состава применяется хладон 13В1.

Необходимо отметить, что все хладоны и продукты их термического разложения, образующиеся в процессе огнегашения, в контакте с горячим металлом представляют большую опасность для членов экипажа. В перспективе в составе ППО возможно применение аэрозольных генераторов «Инвар», не обладающих токсичным действием.

Аналогично Т-90, на машине нашли применение новые пожаро-взрывобезопасные внешние топливные баки, широко использованы огнезащитные покрытия.

Подвижность

Новый двигатель В92С2 мощностью 1 ООО л.с. значительно повысил скорость и маневренность танка. Двигатель снабжен турбокомпрессором (ТКР), позволяющим увеличить мощность силовой установки до 30 % (по сравнению с существующим).

В перспективе возможна установка 1200-сильного дизеля В-99. Несмотря на небольшой рост массы танка, удельная мощность машины с этим двигателем составляет около 25 л.с./т. Однако перефорсирование двигателя увеличивает нагрузку на систему охлаждения. Для улучшения охлаждения на модернизированном Т-72Б используется новый алюминиевый радиатор с повышенной теплоотдачей.
