Примечательно, что при «мокром» («уральском») старте из предварительно затопленной водой шахты кольцевой зазор перед открытием крышки заполнялся водой. Однако из условий сохранения плавучести подводной лодки для этого нельзя было использовать забортную воду, поэтому на подводной лодке устанавливались специальные цистерны кольцевого зазора, в которых хранилась вода, запасенная для этих целей у родных берегов.

После старта ракеты в освободившуюся шахту устремлялся водопад забортной воды, при этом для «мокрого» старта объем дополнительно влившейся воды был равен объему запущенной ракеты, а поскольку удельный вес жидкостной ракеты близок к единице, то балансировка корабля сохранялась.

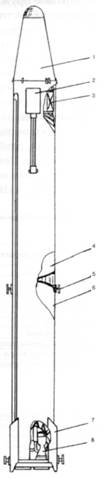

Безударный выход ракеты из шахты движущейся подводной лодки при действии возмущений, обусловленных волнением моря и качкой корабля, обеспечивался применением бугельной схемы направления движения, конструктивно выполненной в виде жестких направляющих на шахте, и бугелей, установленных на корпусе ракеты.

Управление движением ракеты на подводном участке и выход на программную траекторию происходил за счет работы маршевого ЖРД.

Полет в плоскости стрельбы обеспечивала программа изменения угла тангажа в функции времени. Угол траектории (угол наклона вектора скорости ракеты к местному горизонту) в конце активного (продолжительность 94 с) участка траектории при стрельбе на максимальную дальность составлял 39,12°. Время полета до цели при стрельбе на максимальную дальность составляло 11,5 мин, максимальная высота траектории достигала 372 км. При стрельбе на минимальную дальность (400 км) время полета до цели равнялось 7,2 мин, максимальная высота траектории — 132 км.

На начальном этапе работы — этапе создания жидкостных ракет с подводным стартом первого поколения — свой вклад внесли ученые Военно-морской академии кораблестроения и вооружения имени А.Н.Крылова Е.Н.Мнев и В.Т.Чемодуров. Их основные усилия были направлены на разработку вопросов гидроупругости баллистических ракет подводных лодок, гидродинамики и моделирования штатных процессов. Полученные данные явились составной частью фундамента теории подводного старта жидкостных баллистических ракет. Внедрение результатов исследования в создание морских баллистических ракет позволило решить многие проблемы прочности корпусов ракет при динамическом нагружении, прогнозирования их гидродинамических характеристик и параметров пуска, успешно завершить работы по созданию новых межконтинентальных баллистических ракет (МБР).

Необходимость прогнозирования гидродинамических характеристик ракет при старте привела к разработке новых вопросов нестационарной гидродинамики, в частности, вопросов о влиянии стенок шахты на гидродинамическую нагрузку, о нормальных нагрузках на часть ракеты, вышедшую из шах^ы при истечении воды из кольцевого зазора. Такая задача впервые была строго решена в академии в 1962 г. Решение было опубликовано в журнале «Оборонная техника» и вошло в расчетную документацию СКБ-385. Практическое значение имели разработки Военно-морской академии в области физического моделирования подводного старта ракет. «Предложения по физическому моделированию подводного старта ракет», опубликованные в 1962 г., появились в связи с исследованиями старта, проводившимися в Военно-механическом институте по заказу СКБ-385. Эта методика физического моделирования старта прошла испытание временем, вошла во многие учебники, монографии, учебные пособия.

Боевые возможности ракеты Р-21 — малое подлетное время ракет, значительная мощность заряда, досягаемость важных объектов, дислоцированных на прибрежной территории, скрытность подводных лодок — определили появление новой составляющей в стратегическом балансе сил в 1960-е гг. По своему техническому уровню Р-21 была значительным шагом вперед, но, к сожалению, только по сравнению со своими советскими предшественницами. Главным достоинством ракеты было то, что ее можно было запускать с глубины до 60 м, при скорости хода лодки 2–4 узла и волнении моря до 5 баллов.

Прорабатывалось и повышение ТТХ Р-21 Во время посещения Северного флота летом 1962 г. Н.С. Хрущеву доложили о возможности увеличения дальности Р-21 до 2500 км. Однако загруженность СКБ-385 новыми работами не позволила своевременно реализовать эти предложения. Только в конце 1970-х гг. Р-21 модернизировали с установкой новой головной части и под наименованием Р-21 М приняли на вооружение в составе комплекса Д-4М.

Положительные результаты испытаний макетов позволили в 1962 г. приступить к летно-конструкторским испытаниям ракеты Р-21. В результате, не ожидая окончания летно-конструкторских испытаний, перешли к следующему этапу — совместным испытаниям ракеты в составе комплекса Д-4 и подводной лодки. Торопили и политические обстоятельства: шел Карибский кризис 1962 г., и в споре с США ракетное оружие являлось одним из весомых аргументов.

На совместные испытания ушел почти весь 1962 г. Они позволили отработать надежный и безопасный подводный старт ракет. Поступление на вооружение подводных лодок комплекса Д-4 с ракетой Р-21 определило постановление ЦК КПСС и СМ СССР от 15 мая 1963 г., при этом была подтверждена максимальная дальность 1430 км: талантливые уральцы сумели почти на 80 % превысить первоначально заданное значение этого показателя.

Принятие комплекса на вооружение позволяло начать работы по переоборудованию, по сути дела, только что построенных первых серийных подводных ракетоносцев — как дизельных проекта 629, так и атомных проекта 658.

Траектория полета БР Р-21.

Окончание следует

Бог войны вермахта (легкая полевая гаубица le.F.H.18)

Андрей Харук

Использованы фото из архива автора и из польского — журнала Nowa Tecbnika Wojskowa.

История создания

Версаль — название, которое в 1920- е гг. ассоциировалось прежде всего не с роскошным дворцовым комплексом в окрестностях Парижа, а с мирным договором 1918 г. Одним из итогов Первой мировой войны была ликвидация военного могущества Германии. Об этом победители позаботились. Особое внимание уделили артиллерии. Германии было запрещено иметь тяжелую артиллерию, а в парке полевой оставили лишь два типа артсистем — 77-мм пушки F.K. 16 и 105-мм легкие гаубицы le.F.H. 16. При этом количество последних ограничивалось 84 единицами (из расчета 12 единиц на каждую из семи дивизий рейхсвера), а боезапас к ним не должен был превышать 800 снарядов на ствол.

Подобное решение противоречило опыту, накопленному германской армией во время Великой войны. К началу боевых действий полевая артиллерия германских дивизий (так же, как и французских и русских) состояла, главным образом, из легких пушек, идеально подходивших для маневренной войны. Но переход боевых действий в позиционную фазу вскрыл все недостатки этих артиллерийских систем, прежде всего настильную траекторию огня и малую мощность снаряда, что в совокупности не позволяло эффективно поражать полевые укрепления. Германское командование быстро извлекло уроки, оперативно оснастив войска полевыми гаубицами. Если соотношение количества пушек к гаубицам в 1914 г. составляло 3:1, то в 1918 г. — только 1,5:1. Версальский же трактат означал откат назад не только в абсолютном количестве гаубиц, но и в удельном весе этих орудий в артиллерийском парке рейхсвера. Естественно, подобная ситуация никоим образом не устраивала военное руководство Германии. Уже в середине 1920-х гг. ясно осознавалась необходимость если не количественного, то качественного улучшения артиллерии, тем более что гаубица le.F.H. 16 постепенно устаревала.

Гаубица le.F.H. 18, изготовленная в 1941 г.

Версальский договор разрешил Германии текущее производство некоторого количества артсистем для восполнения потерь вследствие износа. Касательно 105-мм гаубиц это количество определялось в 14 орудий в год. Но важными были не количественные показатели, а сама принципиальная возможность сохранять артиллерийскую промышленность. При фирмах «Крупп» и «Рейнметалл» существовали конструкторские бюро, но их деятельность сковывало присутствие инспекторов Межсоюзнической военной контрольной комиссии. Эта комиссия официально закончила свою работу 28 февраля 1927 г. Таким образом, путь к созданию новых артсистем был открыт, и 1 июня того же года Отдел вооружений сухопутных войск (Heerswaffenamt) принял решение о начале разработки усовершенствованного варианта le.F.H. 16.

Работы над гаубицей велись концерном «Рейнметалл». Практически сразу стало ясно, что орудие будет по-настоящему новым, а не просто модификацией предыдущего образца. Главные усовершенствования были продиктованы требованиями военных увеличить дальность стрельбы и угол горизонтальной наводки. Для решения первой задачи применили ствол большей длины (первоначально 25 калибров, а в окончательном варианте — 28 калибров). Вторую задачу решили, применив лафет новой конструкции, базировавшийся на аналогичном узле не пошедшей в серию 75-мм дальнобойной пушки WFK.
