К 1930 г. разработка новой гаубицы была завершена, и начались испытания. И проектирование, и испытания проводились в обстановке строгой секретности. Дабы замаскировать факт создания новой артсистемы, ей дали официальное наименование 10,5 cm leichte Feldhaubitze 18–10,5-см легкая полевая гаубица обр. 1918 г., или сокращенно le.F.H. 18. Официально же орудие приняли на вооружение 28 июля 1935 г.
| Тип артсистемы | Т рудое м кость изготовления, чел.-ч | Стоимость, тыс. рейхсмарок |
| 105-мм легкая гаубица le.F.H. 18 | 3200 | 16,4 |
| 150-мм тяжелая гаубица s.F.H. 18 | 5500 | 38,5-40,4 |
| 75-мм
| 4200 | 20,4 |
| 105-мм пушка К18 | 6000 | 37,5 |
Переправа гаубицы le.F.H. 18 по понтонному мосту, Западная Европа, май-июнь 1940 г.
Валовое производство гаубиц le.F.H. 18 началось в 1935 г. Поначалу его осуществлял завод «Рейнметалл-Борзиг» в Дюссельдорфе. Впоследствии выпуск гаубиц наладили на предприятиях в Борсигвальде, Дортмунде и Магдебурге. К началу Второй мировой войны вермахт получил свыше 4000 le.F.H. 18, а максимальное месячное производство составило 115 единиц. Представляется интересным сопоставить трудоемкость изготовления и стоимость полевых орудий, производимых в то время в Германии.
Как видим, по экономическим показателям le.F.H. 18 существенно превосходила не только более тяжелые артсистемы (что вполне логично), но и даже 75-мм пушку.
Ствол новой гаубицы был длиннее, чем у предшественницы (le.F.H. 16), на 6 калибров. Его длина составляла 28 калибров (2941 мм). То есть по этому показателю le.F.H. 18 вполне можно отнести к гаубицам-пушкам. В конструктивном отношении ствол представлял собой моноблок с навинченной затворной частью. Затвор — клиновой горизонтальный. Нарезка ствола правосторонняя (32 нареза). Противооткатное устройство — гидравлическое (накатник — гидропневматический).
Благодаря более длинному стволу удалось существенно улучшить баллистические характеристики: начальная скорость снаряда при применении самого мощного заряда составила 470 м/с против 395 м/с у le.F.H. 16. Соответственно возросла и дальность стрельбы — с 9225 до 10675 м.
Как уже отмечалось, в le.F.H. 18 использовали лафет с раздвижными станинами. Последние имели клепаную конструкцию, прямоугольное сечение и оборудовались сошниками.
Применение такого лафета позволило увеличить угол горизонтальной наводки по сравнению с le.F.H.16 в 14(!) раз — с4до56°. Немного увеличился и угол горизонтальной наводки — до + 42° против + 40°. В предвоенные годы такие показатели считались вполне приемлемыми для гаубиц.
Как известно, за все приходится платить. Вот и за улучшение огневых данных пришлось заплатить весом. Масса le.F.H. 18 в походном положении возросла по сравнению с предшественницей более чем на шесть центнеров и достигла почти 3,5 т. Для такого орудия как нельзя более подходила механическая тяга. Но автомобильная промышленность не поспевала за росшим, словно на дрожжах, вермахтом. Поэтому основным средством транспортировки большинства легких гаубиц была шестиконная упряжка.

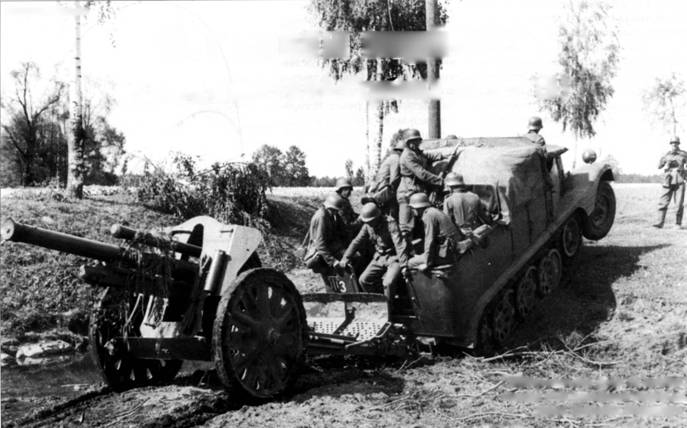

Первые серийные le.F.H. 18 комплектовались деревянными колесами. Затем их сменили литые колеса из легкого сплава диаметром 130 см и шириной 10 см, с 12 отверстиями облегчения. Колесный ход был подрессорен и оборудовался тормозом. Колеса гаубиц, буксируемых конной тягой, снабжались стальными шинами, поверх которых иногда надевали резиновые ленты. Для батарей на механической тяге применялись колеса со сплошными резиновыми шинами. Такое орудие буксировалось (без передка) полугусеничным тягачом со скоростью до 40 км/ч. Отметим, что для артиллерии на конной тяге нужен был целый день марша, чтобы преодолеть те же 40 км.
Кроме базового варианта для вермахта была подготовлена и экспортная модификация, заказанная в 1939 г. Нидерландами. Голландская гаубица отличалась от германской чуть меньшим весом и еще более увеличенными углами обстрела — до + 45° в вертикальной плоскости и 60" в горизонтальной. Кроме того, она была приспособлена для стрельбы боеприпасами голландского образца. Из-за загруженности предприятий «Рейнметалл» производство гаубиц на экспорт осуществлял завод концерна «Крупп» в
Эссене. После оккупации Нидерландов в 1940 г. около 80 гаубиц было захвачено немцами в качестве трофеев. После смены стволов их приняли на вооружение вермахта под обозначением le.F.H. 18/39.| Номер заряда | Начальная скорость, м/с | Дальность стрельбы, м |
| 1 | 200 | 3575 |
| 2 | 232 | 4625 |
| 3 | 264 | 5760 |
| 4 | 317 | 7600 |
| 5 | 391 | 9150 |
| 6 | 470 | 10675 |
Для стрельбы из 105-мм гаубицы le.F.H. 18 применялись шесть зарядов. В таблице приведены данные при стрельбе стандартным осколочно-фугасным снарядом весом 14,81 кг.
В боекомплект гаубицы входила довольно широкая гамма снарядов различного назначения, а именно:
— 10,5 cm FH Gr38 — стандартный осколочно-фугасный снаряд массой 14,81 кг с зарядом тринитротолуола (ТНТ) весом 1,38 кг;
— 10,5cmPzgr — первый вариант бронебойного снаряда весом 14,25 кг (вес ТНТ 0,65 кг). Для стрельбы применялся заряд № 5. Начальная скорость составляла 395 м/с, эффективная дальность прямого выстрела — 1500 м;
— 10,5 cm Pzgr rot — модифицированный бронебойный снаряд с баллистическим наконечником. Вес снаряда 15,71 кг, ВВ — 0,4 кг. При стрельбе зарядом № 5 начальная скорость составляла 390 м/с, бронепробиваемость на дистанции 1500 м при угле встречи 60" — 49 мм;
— 10,5cmGr39rotHL/A — кумулятивный снаряд весом 12,3 кг;
— 10,5 cm FH Gr Nb — первый вариант дымового снаряда весом 14 кг. При взрыве давал облако дыма диаметром 25–30 м;
— 10,5 cm FH Gr38 Nb — усовершенствованный дымовой снаряд весом 14,7 кг;
— 10,5 cm Spr Gr Br — зажигательный снаряд весом 15,9 кг;
— 10,5 cm Weip-Rot-Geshop — агитационный снаряд весом 12,9 кг.

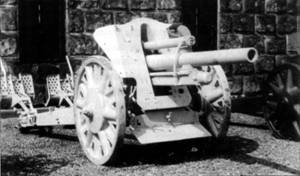

Гаубица le.F.H. 18М в экспозиции музея Войска Польского (Варшава). Это орудие изготовлено в 1937 г., а впоследствии модернизировано до уровня le.F.H. 18М.
Гаубица 37М (le.F.H. 18) венгерской армии на механической тяге, Будапешт, 1941 г.
Опыт первых месяцев Второй мировой войны наглядно показал, что легкие гаубицы le.F.H. 18 представляют собой вполне эффективное оружие. Но при этом в рапортах с фронта встречались нарекания на недостаточную дальность стрельбы. Простейшим решением этой проблемы было увеличение начальной скорости снаряда за счет использования более мощного метательного заряда. Но это обусловило необходимость уменьшить силу отката. Как следствие, в 1940 г. началось производство нового варианта гаубицы, оборудованного двухкамерным дульным тормозом. Эта система обозначалась le.F.H.18М (М — от Mundungsbremse, т. е. дульный тормоз).
Длина ствола le.F.H. 18М с дульным тормозом составляла 3308 мм против 2941 мм у базовой модели. Возрос и вес орудия — на 55 кг. Специально для стрельбы на максимальную дальность разработали новый осколочно-фугасный снаряд 10,5 cm FH Gr Fern весом 14,25 кг (масса ТНТ — 2,1 кг). При стрельбе зарядом № 6 начальная скорость составляла 540 м/с, а дальность стрельбы — 12325 м.
Производство le.F.H. 18М продолжалось до февраля 1945 г. В общей сложности изготовили 6933 таких орудия (в это число вошло и некоторое количество гаубиц базовой модели, выпущенных после начала Второй мировой войны). Кроме того, в ходе ремонта новый ствол с дульным тормозом получили и гаубицы le.F.H. 18.
