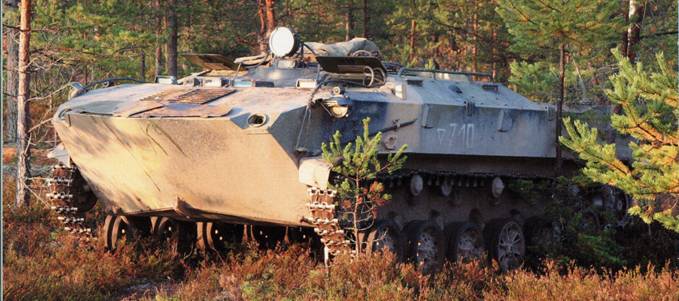

Стоит описать подготовку БТР-Д для транспортировки раненных и грузов. Используются только детали и приспособления из комплекта БТР-Д. Комплект для перевозки раненных состоит из несъемной (постоянно установленной на машине) и съемной частей. Для размещения четырех раненных на санитарных носилках в среднем отделении снимаются по три сиденья правого и левого бортовых рядов и сдвоенное сиденье заднего ряда, одно из снятых сидений устанавливается в пазы кронштейна среднего ряда у перегородки силового отделения. Далее в пазы гнезд устанавливаются кронштейны для носилок и крепятся стопорами. Гнезда под кронштейны расположены на подкрылках и на полу среднего отделения машины, причем два кронштейна с хомутами монтируются в гнезда, имеющиеся на подкрылках у перегородки силового отделения. Носилки располагаются в два яруса вдоль правого и левого бортов. Ручки носилок верхнего яруса с одной стороны закрепляются в кронштейнах, а с другой подвешиваются на ремнях и фиксируются от перемещения с помощью оттяжных ремней и хомутов кронштейнов. Носилки нижнего яруса закрепляются своей передней частью в кронштейнах на полу, а задние ножки этих носилок устанавливаются в гнезда листов пола. Ручки носилок нижнего яруса, обращенные к перегородке, закрепляются ремнями. На неснятых сиденьях среднего ряда размещаются легкораненые и медперсонал.

Перевозимый груз могут составить двенадцать ящиков с боеприпасами или две 200-литровые бочки с ГСМ. В среднем отделении БТР-Д демонтируются все сиденья кроме трех сиденьев переднего ряда и устанавливаются два ограничителя на днище отделения, после чего крепежные цепи подсоединяются к кронштейнам, расположенным на левом борту. Клевым и правым концам ограничителей подсоединяются две стойки, которые закрепляются при помощи цепей. На ограничители укладываются 12 ящиков с боеприпасами в три ряда, при этом планки ящиков нижнего яруса должны входить в пазы ограничителей. На углах ящиков верхнего яруса монтируются предохранительные уголки, через кольца которых пропускаются цепи. Закрепленные цепи при помощи муфт стяжек натягиваются и фиксируют ящики от перемещения.

Погрузка бочек с горючим и смазочными материалами производится при минимальном клиренсе. Сиденья среднего отделения снимаются в таком же порядке, как и при перевозке ящиков с боеприпасами. Далее на машину устанавливаются две аппарели. Основание каждой аппарели закрепляется на полу среднего отделения четырьмя специальными болтами. Затем концы цепей, имеющих кольцо, закрепляются за кронштейны, находящиеся слева и справа на входе в среднее отделение через кормовой люк, после чего свободные концы цепей расстилаются на грунте и на них накатывают бочку. Экипаж БТР-Д, находясь на крыше машины, затягивает за свободные концы цепей бочки на крышу и закатывает бочку по наклонной части аппарелей на их основание до соприкосновения с упорами аппарелей. Аналогично происходит погрузка второй бочки, после чего свободные концы обеих крепежных цепей поверх бочек соединяются с крючками стяжек на кронштейнах впереди бочек и натягиваются стяжками. Выгрузка из машины осуществляется с помощью цепей аналогичным способом, но в обратной последовательности.

Фото предоставлены службой информации и общественных связей ВДВ РФ.

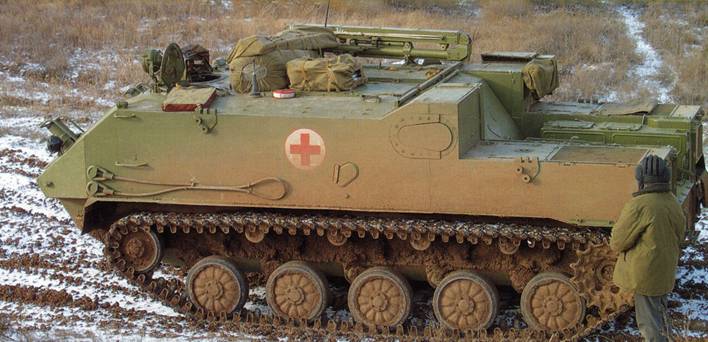

Бронированная медицинская машина БММ-Д.

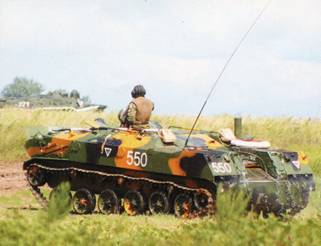

Многоцелевой бронетранспортер БТР-МД.

В настоящее время завершились войсковые испытания представленных на фото новых боевых машин для Воздушно-десантных войск. После принятия на вооружение они начнут поступать в соединения ВДВ. Предполагается, что бронетранспортеры БТР-МД заменят машины предыдущего поколения БТР-Д.

Продолжение следует

Материал предоставлен службой информации и общественных связей ВДВ РФ.

Десант под Новороссийском

24 августа 2007 г. в ходе командно-штабного учения с 7-й гвардейской десантно-штурмовой дивизией (горной) из военно-транспортных самолетов Ил-76 прошла выброска техники и личного состава 108-го гвардейского десантно-штурмового полка. В ходе учения отрабатывалась десантно-штурмовая тематика — десантирование проводилось для захвата аэродрома с целью обеспечить высадку главных сил дивизии посадочным способом.

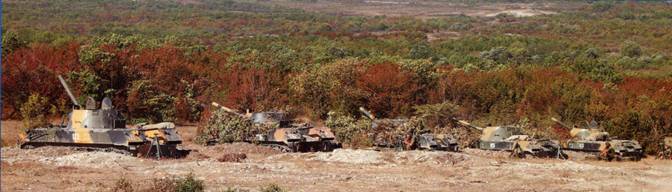

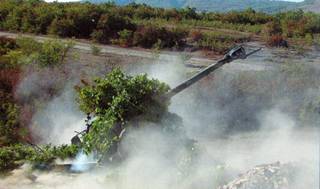

25 августа, после совершения марша на полигон, расположенный возле станицы Раевской, прошла стрельба в обороне силами десантно-штурмовой роты при поддержке противотанкового, самоходного и гаубичного артиллерийских дивизионов соединения.

Материал предоставлен службой информации и общественных связей ВДВ РФ.

Музей линии Мажино в Северном Эльзасе Часть 3

Михаил Петров

Фото автора

Продолжение.

Начало см. в «ТиВ» № 5,7/2007 г.

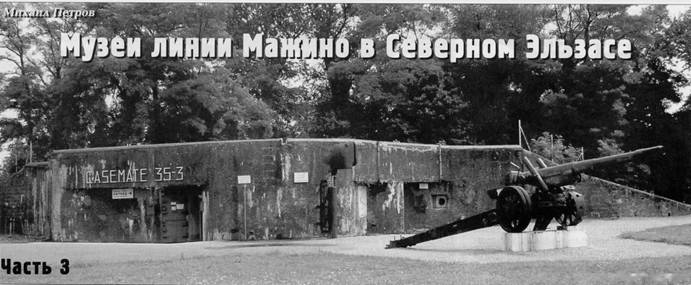

В предыдущих частях цикла (см. «Техника и вооружение» № 5,7/2007 г.) рассказывалось о пехотных казематах в поселках Хаттен и Оберроедерн, расположенных примерно в 40 км северо-восточнее Страсбурга. На этот раз мы «побываем» еще в одном сооружении этого типа, только «переместимся» на 45 км от Страсбурга на юг. В город Маркольсхайм (Marckolsheim), рядом с которым находится музей под названием «Мемориал линии Мажино на Рейне», расположившийся внутри пехотного каземата 35-3 (3-я линия каземат № 35).

Как следует из названия музея, организационно каземат входил в состав так называемых Рейнских укреплений, которые шли примерно от окрестностей Лейтенхайма на юг до швейцарской границы. Первая линия казематов — береговая. Третья проходила вдоль населенных пунктов на удалении примерно 5 км от первой. Между ними, на покрытой лесом территории, располагались бункеры и казематы, меньшего размера, которые прикрывали важные пункты и схематично образовывали вторую линию. В отличие от северного участка франко-германской границы, здесь не было крупных оборонительных сооружений — больших и малых крепостей. Это было обусловлено, во-первых, тем, что близкие грунтовые воды не позволяли вести подземное строительство. Во-вторых, этот участок считался труднопроходимым: с фронта естественную преграду создавал Рейн, заслон с тыла обеспечивали горы Вогезы. Но практике все оказалось не так…

15-17 июня 1940 г. (уже заняв Париж) германские войска обрушились на рейнский фронт силами семи дивизий 7-й армии, оснащенных большим количеством переправочно-десантных средств, на участке между Страсбургом и Неф-Бризахом (находится более 15 км южнее Маркольсхайма). Целью этой операции (под названием «Медведь») было опровержение выражения «Рейн есть непроходимая натуральная граница». В каземате 35-3 в то время располагалось до 30 французских солдат из состава 42-го крепостного пехотного полка 104-й крепостной пехотной дивизии. Их атаковали подразделения немецкой 221 — й пехотной дивизии. Соотношение сил было 7:1 в пользу немцев ^1*. Половина защитников каземата погибла, остальные были вынуждены сдаться. 80 % города Маркольсхайм было разрушено в то время.
