В отличие от B2(f), переоборудование танков «Гочкисс» проводила не частная фирма, а «Баукоммандо Беккер» — расположенное в Париже танкоремонтное предприятие Отдела вооружений сухопутных войск. При этом с танков снимались не только башни, но и вся верхняя часть корпуса. Сверху на корпусе устанавливалась открытая сверху рубка сварной конструкции из листов толщиной 20 мм (10 мм для задней стенки). Она почти не отличалась от рубки истребителя танков 7,5 cm Pak40(Sf) auf Geshutzwagen 38H(f).

Установленное в рубке орудие le.F.H. 18/4 имело больший, чем на предыдущем образце, угол горизонтальной наводки — по 30° вправо и влево. Угол вертикальной наводки составлял от -5 до + 22°. Также, в отличие от le.F.H.18/3, противооткатное устройство этой системы было защищено броней. К тому же, вес САУ не превышал 12,5 т — в 2,5 раза меньше, чем y le.F.H.18/3 (Sf) auf Geshutzwagen B2(f). Возимый боекомплект уменьшился несущественно и составлял 36 выстрелов. Расчет состоял, как и у предыдущей системы, из пяти человек — командира, наводчика, двух заряжающих и механика-водителя. Внутри боевого отделения укладывались пулемет MG34 и пистолет-пулемет МР40. Силовая установка — 6-цилиндровый карбюраторный мотор «Гочкисс 6L6» мощностью 120 л.с. Средства связи включали радиостанцию Fu.Spr.Ger. «f». Отметим, что по некоторым данным, часть САУ оснащались более старыми артсистемами — гаубицами le.F.H. 16.

Самоходные орудия, получившие обозначение 10,5 cm le.F.H. 18/4 (Sf) auf Geshutzwagen 38H(f), были изготовлены в течение второй половины 1943 г. Практически все они были поставлены в части 21 — й танковой дивизии, вновь формируемой с июля 1943 г. В частности, 200-й дивизион штурмовых орудий получил 12 таких установок в сентябре 1943 г. и еще 12 — в феврале 1944 г. Остальные машины поступили в 155-й артиллерийский полк. В составе этих частей самоходки принимали участие в боях в Нормандии, где и закончили свою боевую карьеру в августе 1944 г. в «котле» под Фалез.

В рапорте, датированном 21 октября 1944 г., упоминается факт привлечения военнослужащих 200-го дивизиона штурмовых орудий для монтажа семи 105-мм гаубиц на шасси танков «Гочкисс» на заводе «Дойче Айзенверке» в г. Дуйсбурге. Но отсутствие каких бы то ни было дальнейших упоминаний об этих системах позволяет предположить, что работы так и не завершились. Во всяком случае, 200-й дивизион, переформированный 30 ноября 1944 г. в бригаду, вооружили стандартными установками StuG40 и StuH42.

До наших дней сохранился один экземпляр 10,5 cm le.F.H.18/4 (Sf) auf Geshutzwagen 38H(f), находящийся в бронетанковом музее в г. Самюре (Франция).

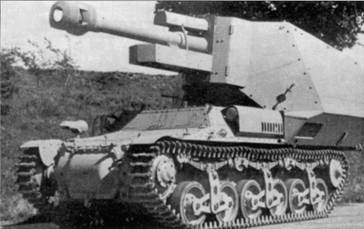

Самоходная установка 10,5 cm le.F.H. 18/4 (Sf) auf Geshutzwagen Lr.S.(f) на шасси бронированного гусеничного тягача «Лоррэн 37L».

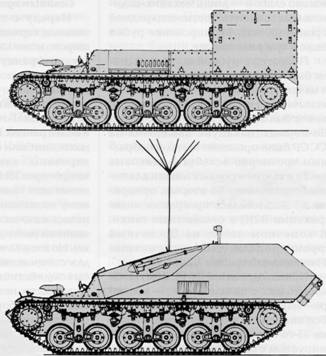

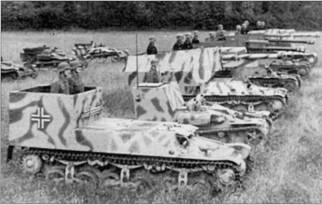

Машины передовых артиллерийских наблюдателей Ausfuhrung VBCP als behelfsma/Jiger Beobachtungspanzer (на переднем плане) и самоходные установки 10,5 cm le.F.H. 18/4 (Sf) auf Geshutzwagen Lr.S.(f) на шасси бронированного гусеничного тягача «Лоррэн 37L».

Подвижный командный пункт батареи Grofier Funkund Beobachtungspanzer auf Lorraine-S(f).

10,5 cm le.F.H. 18/4 (sf) auf Geshutzwagen Lr.S.(f)

Самой маленькой французской машиной, послужившей основой для самоходки со 105-мм гаубицей, стал бронированный гусеничный тягач «Лоррэн 37L».

В 1937–1940 гг. было построено 387 таких машин. Большинство из них (около 300 единиц) стало трофеями вермахта. Поначалу «Лоррэны» использовались немцами по прямому назначению — в качестве арттягачей и транспортеров боеприпасов. Но в мае 1942 г.

Гитлер отдал приказ о переоборудовании 160 французских тягачей в самоходные установки с 75-мм противотанковыми пушками (впоследствии получивших обозначение «Мардер I»), 150-мм тяжелой гаубицей s.F.H.13 и 105-мм легкой гаубицей le.F.H. 18.

Работы производила фирма «Алкетт» в Берлине. В сентябре 1942 г. здесь в самоходные установки 10,5 cm le.F.H.18/4 (Sf) auf Geshutzwagen Lr.S. (f) переоборудовали 12 «Лоррэнов», хотя первоначально планировалось переделать 60 — приоритет был отдан истребителям танков и тяжелым гаубицам. В кормовой части тягача на месте грузовой платформы установили открытую сверху легкобронированную рубку (толщина брони 7-10 мм), по конструкции аналогичную примененной на противотанковой САУ «Мардер I». Как и в САУ на шасси 38Н, эта установка имела бронезащиту противооткатных устройств. Двигатель — штатный для тягача 6-цилиндровый карбюраторный «Де ла Хайе 135» мощностью 70 л.с.

Но дюжиной построенных в Берлине самоходок дело не ограничилось. В том же 1942 г. еще 12 105-мм гаубиц на шасси «Лоррэнов» выпустило уже упомянутое предприятие «Баукоммандо Беккер». Машины этой партии отличались несколько другими очертаниями броневой рубки. Но главной особенностью стала установка в кормовой части САУ сошника, опускаемого при стрельбе. Он был совсем не лишним для обеспечения устойчивости легкой установки: масса 10,5 cm le.F.H.18/4 (Sf) auf Geshutzwagen Lr.S.(f) едва достигала 8,5 т. Углы горизонтальной наводки составляли по 14° вправо и влево, вертикальной наводки — от -6 до + 40°. Возимый боекомплект САУ — 20 выстрелов.

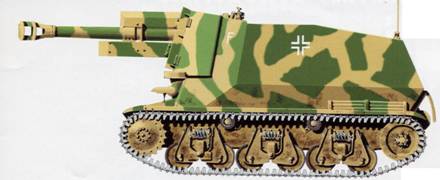

Самоходная установка 10,5 cm le.F.H.18/4 (Sf) auf Geshutzwagen 38H(f).

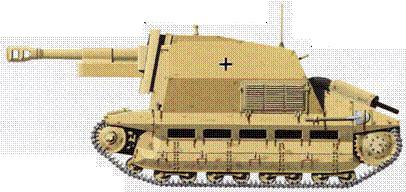

Самоходная установка 105 cm lefH.16 (Sf) auf Geshutzwagen FCM(f).

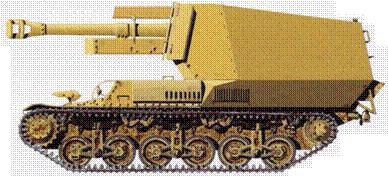

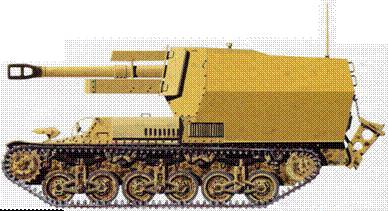

Самоходная установка 105 cm lefH.18/4 (Sf) auf Geshutzwagen LrS.(f): варианты фирмы «Алкетт» (вверху) и предприятия «Баукоммандо Беккер» (справа).

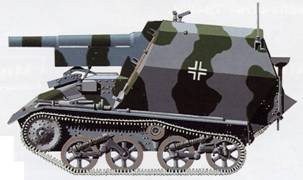

Самоходная установка 105 от lefR16 (Sf) auf Geshutzwagen Mk.VI(e).

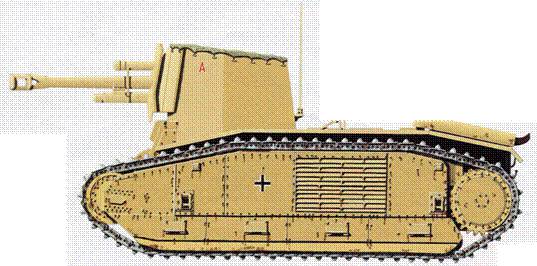

Самоходная установка 105 cm lefM.18/3 (Sf) auf Geshutzwagen B2(f).

Первая дюжина 10,5 cm le.F.H. 18/4 (Sf) auf Geshutzwagen Lr.S.(f) поступила в войска в октябре 1942 г. Они были распределены по шесть единиц между шестыми батареями 1-го и 2-го самоходно-артиллерийских полков. В декабре начались поставки САУ производства «Баукоммандо Беккер». Первые две такие машины получила 15-я батарея 227-го артполка. В 1943 г. все 105-мм гаубицы на шасси «Лоррэн» передали в 155-й артполк 21-й танковой дивизии (12 САУ поступило в июле, 6 — сентябре и 6 — в октябре). В этом полку находились и другие машины, созданные на шасси тягача «Лоррэн» — подвижные командные пункты батарей и машины передовых артиллерийских наблюдателей. А уже год спустя все самоходки 155-го полка установки были потеряны в боях в Нормандии.

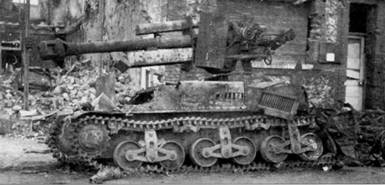

Самоходная установка 10,5 cm le.F.H. 18/4 (Sf) auf Geshutzwagen Lr.S.(f), уничтоженная союзниками в ходе боев во Франции, 1944 г.

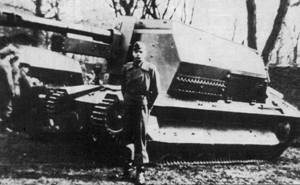

Самоходная установка 10,5 cm le.F.H. 16 (Sf) auf Geshutzwagen FCM(f) на шасси танка поддержки пехоты FCM-36.

ТТХ 105-мм самоходных гаубиц на трофейных шасси

le.F.H.18/3 (Sf) auf Geshutzwagen B2(f)

le.F.H.18/4 (Sf) auf Geshutzwagen 38H(f)

10 5 cm le.F.H.18/4 (Sf) auf Geshutzwagen Lr.S.(f)

10,5 cm le.F.H.16 (Sf) auf Geshutzwagen FCM(f)

10,5 cm le.F.H.16 (Sf) auf Geshutzwagen Mk.VI(e)

Боевой вес, т

325

12,5

8,49

12,8

6,25

Габариты, мм:

длина

7620

5300

5310

4770

3890

ширина

2520

2560

1830

2150
