Системы управления огнем для танков также серийно выпускаются на украинских предприятиях. Налажено производство усовершенствованных прицельных комплексов 1А43-У «Рось» с прицелом 1Г46М «ПРОМИНЬ», прицельно-наблюдательного комплекса командира ПНК-5 «АГАТ-CM» с встроенным лазерным дальномером и устройством ввода углов бокового упреждения (УВБУ) производства НПК «Фотоприбор» (ПНК-5 повышает эффективность ведения огня командиром на 20-50% и в 2 раза снижает время на подготовку выстрела). Для замены прицельного комплекса «Буран» имеется тепловизионный прицельный комплекс «Буран- Катрин» с импортным ФПУ.

Для модернизации устаревших танков типа Т-72 и др. предлагается система управления огнем «ОСКОЛ», включающая тепловизионный прицел «Скат-М» на базе камеры MATIS, танковый баллистический вычислитель ЛИО-В72 и комплекс датчиков входной информации.

Киевским НИИ «Квант» разработана система управления огнем с использованием оптико-телевизионных прицелов ОТП-20 и «Тандем», которые могут устанавливаться на боевые модули различного типа.

Также налажен выпуск полного спектра комплектующих, необходимых для замкнутого цикла производства бронетанковой техники – стабилизаторов (2Э42М), системы учета теплового изгиба ствола пушки (СУИТ-1), навигационного оборудования (ЛИО-Н), датчиков ветра (ДВЕ-БС) и многого другого. Производятся комплектующие для танков Т-54, Т-55, Т-62, Т-72 для модернизации СУО «Волна», «Бастион», «Рекрут» и др., которые изготавливаются на Феодосийском оптическом заводе.

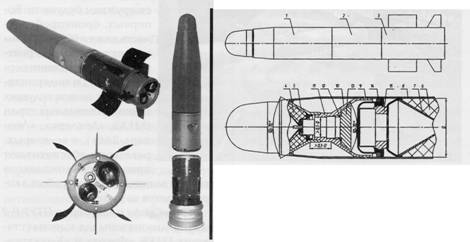

Выстрел с управляемой ракетой «Комбат».

I – боевая часть; 2 – двигатель; 3 – блок управления; 4 – кумулятивный предзаряд; 5 – корпус предзаряда; 6 – основной кумулятивный заряд; 7 – воронка кумулятивного заряда; 8 – корпус; 9 – переходник; 10 – конус;

II – цилиндрическая трубка; 12 – обод; 13 – защитный элемент; 14 – защитный кожух; 15 – пьезогенератор.

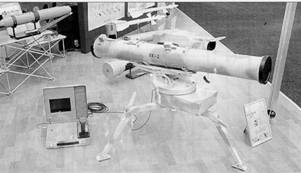

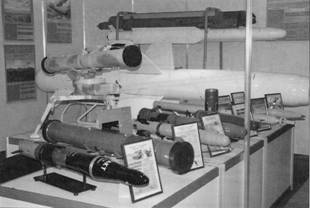

Управляемые ракеты разработки киевского КБ «Луч». Фото из архива автора.

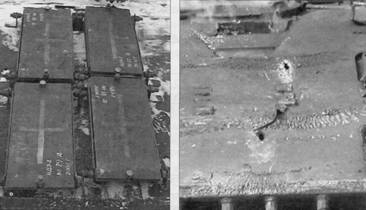

На фото видны результаты взаимодействия ТУР «Комбат» и «Стугна» с преградой, оснащенной контейнерами ДЗ с рабочей поверхностью более 500 мм. Фото из архива автора.

Технические характеристики ПТУР и ТУР

Р-3

ТУР «Комбат»

«Стугна»

Р-2/ Р-2В

«Альта»

Максимальная дальность стрельбы, м

1200

5000

5000

5000 7500

Свыше 7500

Время полета на максимальную дальность, с.

6

16

14

23

Масса ракеты/ в контейнере

8,7/12,5

25/-

24,2/-

16/26-/44

70/55

Система наведения

Телеориентирование в луче квантового генератора

Комбинированная

Калибр ракеты

100

125

100

130

170

Длина контейнера/ выстрела, мм

1200

930

1196

127 182

2000

Противотанковые ракетные комплексы

Танковые управляемые ракеты (ТУР) калибра 100, 105, 115, 120и 125 мм разработаны специалистами Киевского КБ «Луч». Система управления – полуавтоматическая (аналогичная российским КУВ «Рефлекс» и «Свирь»), реализующая телеориентирование в луче квантового генератора. Обеспечена помехозащищенность от активных и пассивных помех. Благодаря модульности построения на базе данной конструкции был разработан целый ряд управляемых ракет для вооружения танков, БМП (Т-55/Тип-69, Т-72, Т-80УД, «Ятаган», БМП-3), пушек МТ-12, а также ПТРК.

Основное назначение ТУР «Комбат» – поражение целей, находящихся вне досягаемости обычной гладкоствольной 125-мм пушки, а также вертолетов. Ракета имеет тандемную боевую часть (БЧ). Прицельная дальность стрельбы составляет 5 км, это расстояние «Комбат» преодолевает за 16 с. Конструкция тандемной кумулятивной БЧ оптимизирована для преодоления сложных комбинированных преград, оснащенных динамической защитой.

Стоит отметить, что в статьях М. Растопшина (ВПК №4, 2004 г.; №8, 2003 г.) высказывается мнение, что якобы эта ракета не способна преодолевать ДЗ с рабочей поверхностью 400-500 мм. Результаты испытаний подтвердили удовлетворительную эффективность ее преодоления.

Естественно, управляемая ракета «Комбат» (так же, как и ее российские аналоги) не может считаться оружием будущего. Во- первых, бронепробиваемость даже в 900- 1000 мм не дает требуемой вероятности при поражении перспективных и модернизированных танков ведущих танкостроительных стран (М1А2, «Леклерк», «Леопард-2А6»), а во-вторых, ракеты не обеспечивают преодоления комплексов активной защиты (КАЗ), разработка которых ведется за рубежом.

ПТРК «Скиф» и «Барьер» с ПТУРР-2 (Р-2В) предназначены для замены устаревших ПТРК «Фагот» и «Конкурс». Причем Р-2 является общей ракетой для ПТРК «Барьер», монтируемого на боевых машинах, и ПТРК «Скиф», переносимого вручную. Для установки на вертолеты используется ракета Р-2В с увеличенной дальностью стрельбы.

Система управления комплексами также унифицирована и использует дистанционное оптико-телевизионное наведение (наведение ракеты осуществляется телеориентированием в луче лазера). ПТРК «Скиф» в этом аспекте аналогичен таким ПТРК как, например, «Корнет», но у «Скифа» есть и свои преимущества – это, прежде всего, дистанционное управление комплексом. Оператор не должен находится в непосредственной близости от ПТРК, что увеличивает шансы его выживания и предотвращает возможность срыва наведения в результате ответного огня.

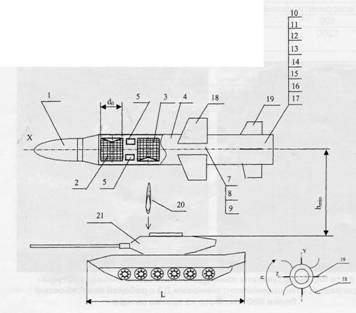

1 – управляемая ракета; 2,3 – боевая часть с «ударным ядром», направление полета которого перпендикулярно продольной оси ракеты; 4 – маршевый двигатель ракеты; 5 – неконтактный взрыватель с предохранительно-исполнительным механизмом; 7 – электронный блок; 8 – §лок электропитания; 9 – гирокоординатор; 10 – блок привода; 11 – электропривод; 12 – индуктор; 13 – сигнализатор; 14 – излучатель; 15 – приемник излучения; 16-оптический модуль; 17-фотоприемное устройство; 18 – крыло; 19 – руль; 20 – «ударное ядро»; 21 – танк-цель.

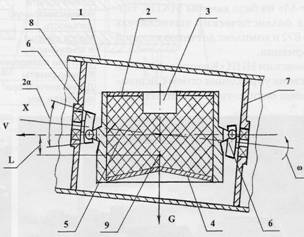

Боевая часть ТУР с «ударным ядром»:

1 – корпус ракеты для стрельбы из ствола танкового орудия с управлением по лазерному лучу с боевой частью типа «ударное ядро», которе будет поражать цель сверху; 2 – боевая часть с «ударным ядром»; 3 – детонатор предохранительно-выполняющего механизма боевой част; 4 – облицовка воронки боевой части; 5 – взрывчатое вещество; 6 – опора боевой части; 7 – задняя крышка; 8 – передняя крышка; 9 – центр масс боевой части.
