ТУР с управлением по лазерному лучу с боевой частью типа «ударное ядро», реализующие поражение цели «ударным ядром» на пролете.

Удар сверху как вариант модернизации существующих ПТУР/ТУР

Бронепробиваемость современной тандемной БЧ усовершенствованной ракеты 9М119М1, по данным разработчиков, составляет 900 мм по бронезащите, не оснащенной ДЗ. Отмечается, что это не предельные возможности бронепробития в пределах калибра 125 мм, однако создание БЧ с показателями бронепробития в 10-12 калибров является сложной задачей. Кроме того, широкие масштабы приобретает разработка комплексов активной защиты (КАЗ) за рубежом, которые могут с успехом нейтрализовать подлетающие управляемые ракеты. Возможным выходом из положения является создание боеприпасов, атакующих танк сверху или на пролете при помощи «ударного ядра» (не входя в зону действия КАЗ с высоты до 20 м без снижения над целью) . Такие конструкции были предложены специалистами Киевского КБ «Луч». Внедрение подобных разработок является также экономически оправданным (по сравнению с комплексами с автономным самонаведением), так как новая ракета формируется на базе уже отработанных и серийно производящихся элементов и не требует внесения изменений в систему управления огнем.

Одним из вариантов компоновки таких боеприпасов является размещение двух боевых частей с «ударными ядрами», расположенными под углом 180° одна относительно другой. При пролете обеспечивается поражение танка как минимум одной боевой частью.

Второй вариант – исполнение боевой части, подвешенной на оси вращения параллельно продольной оси снаряда с минимальным трением в опорах и обеспечением двух степеней свободы (установка БЧ на оси вращения на подшипниках дает ей возможность оставаться практически неподвижной при вращении снаряда).

Использование данной конструкции предоставляет следующие преимущества:

– исключит возможность столкновения снаряда с естественными и искусственными препятствиями между наводчиком и целью, ликвидирует влияние пыли и задымленности поля боя;

– нейтрализует действия комплексов активной защиты танка;

– даст возможность поражать танки, которые имеют лобовое бронирование более 1000 мм гомогенной стальной брони с динамической и многослойной защитой, за счет поражения сверху, где защита гораздо слабее;

– уменьшит эффективность средств противодействия за счет исключения облучения цели лучом наведения;

– даст возможность поражать современные танки, используя нетандемные боевые части;

– нейтрализует вредное влияние вращения снаряда вокруг продольной оси на бронепробитие кумулятивной боевой части за счет размещения ее практически под углом 90° к продольной оси снаряда (либо увеличит вероятность поражения цели при использовании нескольких боевых частей).

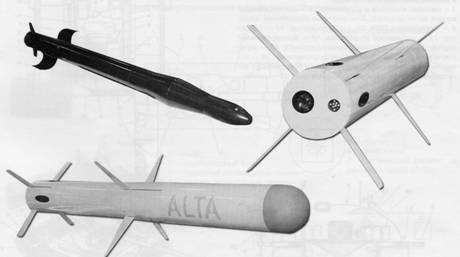

Ракеты Р-2В с наведением телеориентированием в луче квантового генератора и «Альта» с реализацией комбинированного наведения.

Новое поколение ПТУР

С совершенствованием защиты (пассивной многослойной, динамической, оптико-электронных средств подавления и средств снижения ИК-заметности) современных образцов бронетанковой техники и увеличением их огневой мощи (системы автоматического сопровождения цели и комплексы танкового управляемого вооружения с дальностью 5-6,5 км и более) разработчикам противотанковых комплексов предстоит решать все более сложные задачи.

Они состоят в сокращении времени обнаружения цели и открытия огня, увеличении дальности и точности стрельбы, повышении могущества боевых частей, помехозащищенности, возможности не осуществлять сопровождение цели на всем промежутке наведения управляемого оружия.

На современном этапе имеются образцы противотанковых комплексов, реализующие принципы наведения «выстрелил-забыл» (автономная ГСН) и «вижу-стреляю» (телеориентирование в луче квантового генератора). Оба этих принципа имеют свои ограничения и недостатки.

В первом случае – это необходимость наведения управляемой ракеты на всем продолжении ее полета, что позволяет противнику задействовать средства активного противодействия, срыва наведения и открывать ответный огонь. Принцип «вижу-стреляю» реализован во всех современных серийных отечественных ПТРК.

Комплексы, построенные по принципу «выстрелил-забыл», обладают такими недостатками, как ограниченный класс обстреливаемых целей – это лишь объекты бронетанковой техники, имеющие тепловой контраст на фоне местности, достаточный для захвата целей ИК ГСН. Другие, не менее важные цели – бункеры, инженерные сооружения, пулеметные гнезда, а также объекты бронетанковой техники, оснащенные комплексами снижения заметности, становятся для них недоступными. Значительное время переноса изображения с тепловизионного прицела в ИК ГСН ПТУР значительно ограничивает возможности таких комплексов в случае изменения целевой обстановки, маневрирования целей и использования ими средств активного противодействия. Кроме того, дальнейший управляемый полет ракеты до поражаемого объекта происходит автономно и не может контролироваться (в случае необходимости) оператором.

Наиболее оптимальным вариантом могла бы стать реализация комбинированной системы, включающей лучшие особенности двух указанных принципов. Это позволит поразить любую цель, представляющую опасность, даже обладающую недостаточной контрастностью на фоне местности. При необходимости можно осуществлять наведение ракеты как в полуавтоматическом режиме, так и применять ее в режиме самонаведения в случае угрозы ответного огня и в сложных условиях пониженной видимости благодаря активной радиолокационной ГСН.

Таким комплексом является ПТРК «Альта», реализующий комбинированное наведение с телеориентированием в луче квантового генератора на начальном и самонаведение с помощью РЛ-ГСН на завершающем участке наведения.

ПТРК «Альта», разработанный Киевским КБ «Луч», является первым отечественным комплексом с комбинированной системой наведения, объединяющей в себя лучшие черты надежных и проверенных временем комплексов с телеориентированием в луче квантового генератора и перспективных систем с автономным самонаведением при помощи активной РЛ-ГСН.

Наиболее близким зарубежным аналогом «Альты» является комплекс на боевом вертолете «Апач-Лонгбоу» – ПТРК «Хеллфайр» с ПТУР AGM-114L, на которой установлена активная РЛ-ГСН миллиметрового диапазона.

К сожалению, в ряде отечественных публикаций происходит необъективное восхваление зарубежных одноканальных комплексов с ИК и РА ГСН (М. Растопшин, «Ракета против танка», НВО №4/2001 и «Ми-28Н против Апач Лонгбоу», ВПК № 16/2004). Как преимущества ПТРК третьего поколения подчеркиваются такие их особенности, как наличие только одного канала наведения «ИК/РЛ-ГСН-цель», что, якобы, повышает помехозащищенность и вероятность поражения цели. Видимо, автор просто не осведомлен о наличии многоспектральных аэрозольных средств противодействия, дипольных отражателей, ложных целей с комплектами уголковых отражателей, которые могут создать эквивалент эффективных поверхностей рассеяния имитируемых объектов (танки, автомобили), движущейся техники, ложные тепловые цели, в том числе буксируемые за боевой техникой.

Кроме того, ключевым вопросом, боевых действий в последнее время является опознавание целей – как противника, так и своих. Решить это с помощью только РЛС весьма затруднительно и в случае ошибки на наведение ПТУР повлиять будет уже невозможно.

Производство танковых выстрелов повышенного могущества

На период распада СССР на вооружении Украины и России оказались устаревающие выстрелы для танковых пушек – БОПС БМ32 с урановым сердечником и БМ44 с сердечником из вольфрамового сплава. Оба выстрела обладали «классической» отечественной схемой наведения – стабилизация в канале ствола алюминиевыми секторами и калиберным оперением наряду с преимуществами по низкому весу ведущего устройства и, соответственно, очень высокой начальной скоростью. На дистанции свыше двух километров эти преимущества превращаются в недостатки – большая потеря скорости из-за сопротивления воздуха, на больших дистанциях снижается точность.
