Техника и вооружение 2010 06

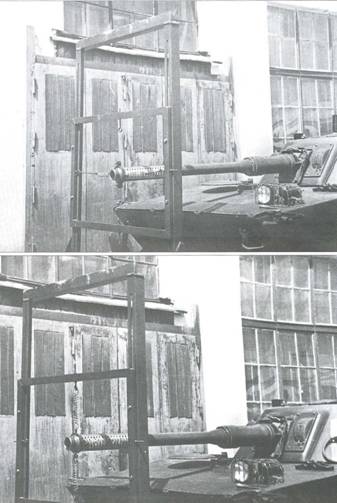

Для проверки опытной телевизионной установкой был оборудован опытный легкий танк ПТ-76Б, который в феврале-апреле 1960 г. прошел испытания на НИИБТ полигоне. В процессе испытаний были опробованы три различных варианта установки видеокамеры: на площадке крепления инфракрасного прожектора ночного прицела – справа и слева от него, и на стволе пушки. Наиболее удачным по результатам испытаний признали установку видеокамеры на стволе пушки, особенно при работающем стабилизаторе. Испытания подтвердили возможность практической реализации управления движением танка по пересеченной местности в дневных условиях с помощью телевизионной аппаратуры. В дальнейшем результаты работы использовали в ОКР по телемеханическим танкам 59.

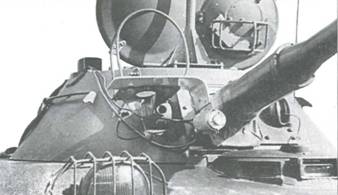

Установка видеокамеры на площадке ИК-прожектора опытного танка ПТ-76Б и видеомонитор механика-водителя. НИИБТ полигон, 1960 г.

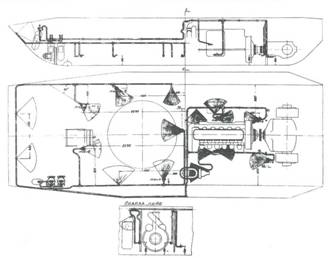

Вариант наиболее приемлемого расположения термоэлектродатчиков и распылителей УС ППО в танке ПТ-76. НИИБТ полигон, 1955 г.

Постановка дымовой завесы танком ПТ-76Б с использованием ТДА.

59 Более подробное описание этого типа боевых машин будет приведено в разделе«Телеуправляемые танки».

В 1954-1955 гг. в танке ПТ-76 на НИИБТ полигоне прошел испытания опытный образец унифицированной системы противопожарного оборудования (УС ППО). Она предназначалась к установке на всех типах отечественных танков и САУ. Целью испытаний являлось определение следующих факторов: эффективности и надежности данной системы при тушении пожара в танках; оценка их противопожарной защиты; уточнение необходимой концентрации углекислоты, необходимой для тушения пожара в боевом отделении; количества и мест установки термозамыкателей и распылителей в танке, а также целесообразности установки УС ППО и ее принятия в серийное производство. В процессе проведения испытаний было установлено, что эффективность данной системы – низкая из-за малой чувствительности к воздействию пламени термоэлектрозамыкате- лей с биметаллическими мембранами (ТЭЗ). Поэтому на НИИБТ полигоне разработали и изготовили принципиально новую конструкцию термопарного термоэлектродатчика (ТЭД) с измененным поляризованным реле РП-5, который по своей чувствительности к воздействию пламени в десятки раз превосходил ТЭЗ. В виду того, что СТЗ при подготовке танка ПТ-76 выполнил монтаж термоэлектрозамыкателей и распылителей без учета наиболее целесообразного их размещения, НИИБТ полигоном по результатам испытаний был предложен оптимальный вариант их расположения в отделениях танка. С учетом использования нового термоэлектродатчика ТЭД конструкции НИИБТ полигона и после устранения других выявленных недостатков, УС ППО была рекомендована для установки в танке ПТ-76. В дальнейшем опыт работы по данной системе использовали при создании унифицированной автоматической системы ППО (УА ППО), которая устанавливалась в серийных танках ПТ-76Б.

Для повышения защищенности танка ПТ-76 на поле боя в 1956- 1957 гг. была разработана система ТДА многократного действия. После проведения испытаний на НИИБТ полигоне и соответствующей доработки она с 1957 г. стала устанавливаться в серийных танках ПТ-76, а затем и ПТ-76Б.

Повышение подвижности танка ПТ-76 (ПТ-76Б) осуществлялось в направлении установки дизеля большей мощности, повышения запаса хода за счет увеличения емкости топливных баков и применения многотопливных двигателей. Работы по исследованию и установке в танках ПТ-76 и ПТ-76Б многотопливных двигателей начались на ВгТЗ совместно с НИИД в 1960 г. В 1961 г. к ним активно подключился НИИБТ полигон. В 1961 г. на ВгТЗ был изготовлен дизель В-6 мощностью 176 кВт (240 л.с.), приспособленный для работы на автомобильных бензинах А-66, А-72 и авиационных топливах ТС-1 и Т-2. Многотопливный вариант двигателя получил марку В-6М и в 1962 г. прошел испытания на НИИБТ полигоне в танке ПТ-76. Основной целью испытаний являлась проверка надежности работы двигателя при применении данных видов топлива в ходовых условиях в пределах его гарантийного срока службы (250 ч), а также оценка динамических качеств танка при работе двигателя на этих топливах. Кроме того, прошли испытания по постановки дымовой завесы с использованием системы ТДА, которые показали, что при применении топлива ТС-1 и бензина А-72 дымообразование в системе ТДА танка ПТ-76 было незначительным и не обеспечивало возможности постановки дымовой завесы. По окончании испытаний было решено провести дополнительные исследования многотопливного двигателя и его испытания для проверки надежности работы системы топливоподачи под нагрузкой и при пуске двигателя в условиях высоких температур на опытной партии танков в количестве 10-15 машин.

В течение 1964-1965 гг. в трех округах БВО, ТуркВО и ДВО провели опытную эксплуатацию установочной партии из девяти танков ПТ-76БМ, изготовленной в мае 1964 г. на ВгТЗ, с доработанными многотопливными двигателями В-6М мощностью 176 кВт (240 л.с.). В ходе эксплуатации данных машин было выявлено, что запас хода танков при использовании бензинов А-66 и А-72 оказался меньшим на 20-35% (из-за не полной выработки остатков топлива в баках) по сравнению с запасом хода на дизельном топливе. Это потребовало дальнейшей доработки топливной системы. Тем не менее, применение автомобильных бензинов и авиационных керосинов наряду с дизельным топливом по 1 /3 части от общего срока работы обеспечивало двигателю и танку пробег до капитального ремонта (700 ч).

Опытный легкий плавающий танк «Объект 907» (ПТ-76М). Музей бронетанкового вооружения и техники в Кубинке, 2007 г.

Испытания системы ТДА в танке ПТ-76 при работе двигателя B-6М на бензине А-72. НИИБТ полигон, 1962 г.

В октябре-декабре того же года в ТуркВО и ПрикВО прошли длительные полигонно-войсковые испытания пяти танков ПТ-76БМ с многотопливными двигателями В-6Д мощностью 176 кВт (240 л.с.), с повышенным до 1000 ч моторесурсом. Основной целью испытаний являлась проверка надежности работы двигателей В-6Д и их систем в пределах гарантийного срока службы 500 ч при работе на различных сортах топлив (1-й этап испытаний) и до 1000 ч – при работе двигателей на штатном дизельном топливе (2-й этап испытаний). В ходе испытаний на машинах прошли проверку на надежность работы серийные и отдельные опытные узлы трансмиссий, ходовой части и системы электрооборудования (генераторы, стартеры, контрольные приборы), а также крепления боекомплекта на надежность и сохранность боевых и эксплуатационных свойств артиллерийских выстрелов при длительной транспортировке (возке).

Попыткой комплексного повышения боевых свойств ПТ-76 (ПТ-76Б) стало создание на СТЗ в 1959 г. с использованием узлов и агрегатов опытного танка «Объект 740Б» его модернизированного образца, получившего заводское обозначение «Объект 907» и известного в технической литературе как ПТ-76М. Помимо установки стабилизатора основного оружия и ночных (инфракрасных) приборов наблюдения и прицела, форма корпуса машины была изменена в сторону некоторого увеличения водоизмещения с наклонным расположением броневых листов надгусеничных ниш, что в свою очередь усилило его броневую защиту. Кроме того, на танке использовались дизель повышенной до 221 кВт (300 л.с.) мощности и топливные баки увеличенной емкости. Опытный образец танка «Объект 907» представили на полигонные испытания, которые он не выдержал из-за неудовлетворительной остойчивости на плаву при движении на максимальной скорости. Дальнейшие работы по нему были свернуты в 1960 г.

С целью исследования дальнейших путей повышения подвижности, база танка ПТ-76 была использована в ряде ОКР при отработке принципа движения на подводных крыльях (на плаву) и на воздушной подушке. Так, в 1964 г. под руководством А.Н. Стеркина во ВНИИ-100 совместно с ЦНИИ-45 провели НИР по созданию опытных образцов танка на подводных крыльях. Была изготовлена и испытана модель танка в 1 /2 величины массой 1750 кг. Внешние обводы макета соответствовали обводам корпуса танка ПТ-76 (см. «ТиВ» №5/2009 г.). Анализ результатов выполненной работы показал практическую возможность создания быстроходного танка на подводных крыльях относительно небольших размеров. Максимальная скорость при движении на воде могла быть увеличена с 11-12 до 25-30 км/ч при удельной мощности 18,4 кВт/т (25 л.с./т).

В 1965 г. на базе танка ПТ-76 в ОКБ ВгТЗ создали ходовой макет машины на воздушной подушке «Объект 8М-906» массой 13,5 т 60 . Сравнительные испытания ходового макета на воздушной подушке с танком ПТ-76Б на проходимость по болотам подтвердили перспективность способа движения на воздушной подушке и его использования для создания боевых машин особо высокой проходимости.

Помимо проведения различных НИОКР по танкам ПТ-76 и ПТ-76Б, направленных на повышение боевых свойств, их база использовалась при создании различных типов боевых и обеспечивающих машин. Так, база ПТ-76 послужила основой для плавающего бронетранспортера БТР-50П, гусеничного самоходного парома ГСП, машины технической помощи МТП, самоходной установки 2П2 тактического ракетного комплекса 2К1 «Марс» и его транспортно-заряжающей машины 2ПЗ, машины командного состава «Объект 276», антарктического вездехода «Пингвин» и др. С использованием узлов и агрегатов танка был спроектирован подводный разведчик РПС-75.

На базе танка ПТ-76Б разработали машину управления БГР-50ПУ, самоходную установку 2П16 тактического ракетного комплекса 2К6 «Луна» и его опытную транспортно-заряжающую машину «Объект 161», самоходную установку разминирования УР-67, а также опытные образцы – зенитные самоходные установки ЗТПУ-2 и ЗТПУ-4, боевые машины пехоты «Объект 912», «Объект 914» и «Объект 914Б». Узлы и агрегаты танка использовались при создании самоходной артиллерийской установки СУ-85, зенитной самоходной установки ЗСУ-23-4 зенитного артиллерийского комплекса «Шилка» и опытной самоходной пусковой установки «Объект 910» тактического ракетного комплекса 9К52 «Луна-М».

Танки ПТ-76 и ПТ-76Б состояли на вооружении Советской (российской) Армии около шестидесяти лет (танк ПТ-76Б планировалось снять с вооружения в 2010 г.). В последние годы ими оснащались подразделений морской пехоты и внутренних войск МВД РФ. Эти машины приняли участие в проведении контртерростической операции в Чечне. Благодаря своим достоинствам плавающий танк ПТ-76 (ПТ-76Б) и машины на его базе широко экспортировались во многие страны. В Китае на танковом заводе, построенном с помощью Советского Союза, в конце 1950-х гг. был организован выпуск легкого танка «Тип 60», представлявшего собой танк ПТ-76, на котором дополнительно устанавливался 12,7-мм зенитный пулемет. С 1963 по 1970 г. серийно выпускался китайский легкий танк «Тип 63» с 85-мм пушкой, также являвшийся дальнейшим развитием советского танка ПТ-76.
